|
| |
| 葉臘石表面改性技術(shù)概述 |
| 來(lái)源：中國(guó)粉體技術(shù)網(wǎng) 更新時(shí)間：2013-06-03 13:56:23 瀏覽次數(shù)： |
|
| |
葉蠟石的表面改性一般采用硅烷及鈦酸酯偶聯(lián)劑。
葉蠟石是一種層狀硅酸鹽礦物，單晶片為T(mén)—O—T型，即為二個(gè)硅氧四面體和一個(gè)鋁氧（羥基）八面體組成的2:1型結(jié)構(gòu)。葉蠟石二個(gè)結(jié)構(gòu)單元層間無(wú)層間域，不安含水及陽(yáng)離子。單元層間僅靠微弱的范德華力連接，故很容易解理成薄晶片。葉蠟石晶體內(nèi)四面體和八面體同晶置換程度低，晶體結(jié)構(gòu)有序度高。葉蠟石具有二種表面特性，一為結(jié)構(gòu)中的上下表面層，為不活潑表面，具惰性和疏水特征，二為Al—Si晶體端面，由于在粉碎過(guò)程中價(jià)鍵斷裂，呈不飽和狀態(tài)，具親水特性，表面呈Al—OH和Si—OH結(jié)構(gòu)。葉蠟石的表面改性，實(shí)質(zhì)上是為了降低葉蠟石端面的疏水性，使端面覆以一層表面活性物質(zhì)，改善與橡膠和塑料的浸潤(rùn)性和化學(xué)親和性，改進(jìn)填充后的橡塑制品的性能。
葉蠟石與偶聯(lián)劑的作用如圖1所示。圖1（1）為葉蠟石與NDZ201的結(jié)合反應(yīng)式，鈦酸酯偶聯(lián)劑烷基鏈部分與葉蠟石端面羥基反應(yīng)形成醇，使葉蠟石表面與鈦酸酯偶聯(lián)劑結(jié)合。圖1（2）為葉蠟石與硅烷KH-590結(jié)合的反應(yīng)式，硅烷水解后的硅醇基與葉蠟石端面羥基脫水結(jié)合，達(dá)到葉蠟石表面硅烷偶聯(lián)的結(jié)果。
葉蠟石粉體的表面改性有干法和濕法二種。所謂干法改性是指葉蠟石粉體在改性機(jī)內(nèi)高速運(yùn)動(dòng)狀態(tài)下，直接加入改性劑，通過(guò)一定時(shí)間混合，即得表面改性葉蠟石粉體產(chǎn)品。改性設(shè)備主要有無(wú)重力粒子混合機(jī)、犁刀型高效混合機(jī)、高速加熱混合捏合機(jī)、SLG連續(xù)式粉體表面改性機(jī)等。

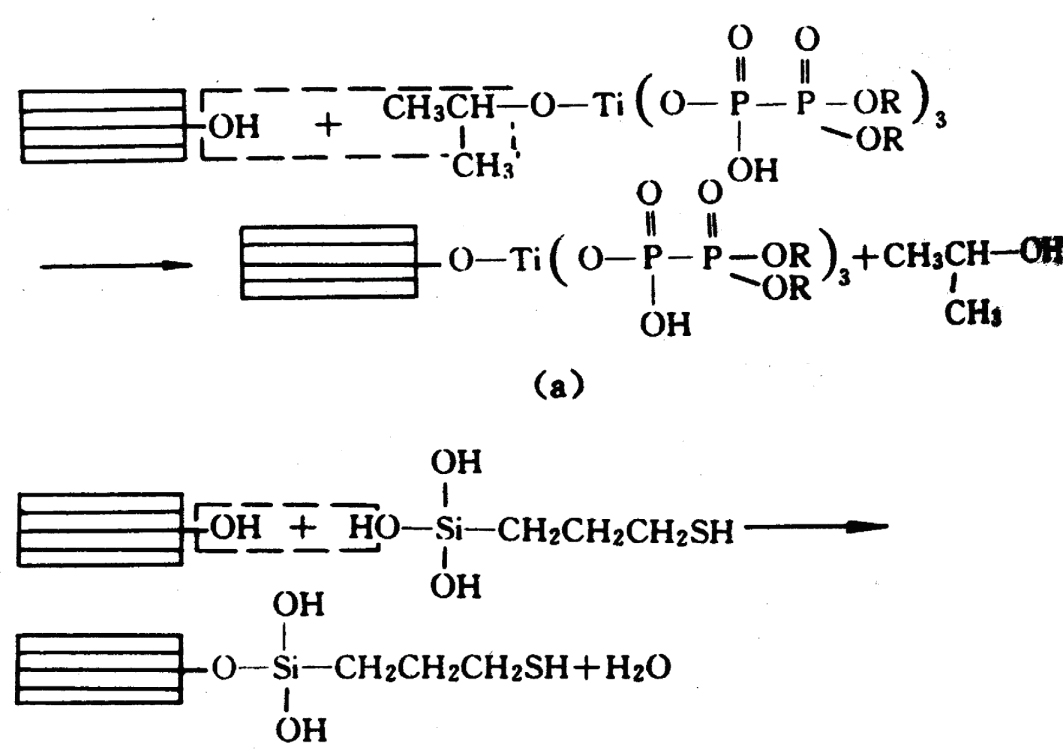

圖1 葉蠟石與偶聯(lián)劑的作用示意圖
（1）鈦酸酯NDZ201；（2）硅烷KH-590
所謂濕法改性是指偶聯(lián)劑通過(guò)介質(zhì)乳化，一定水解作用，在一定液固比例條件下通過(guò)機(jī)械攪拌、脫水、干燥、粉碎，即為改性葉蠟石。圖2為活性葉蠟石生產(chǎn)工藝流程圖。
將活性葉蠟石原礦用雷蒙磨粉碎至99%以上通過(guò)325目，在攪拌池內(nèi)加入一定量水，攪拌均勻。然后邊攪拌邊加入一定比例的偶聯(lián)劑，離心25min, 進(jìn)入轉(zhuǎn)筒烘干機(jī)，17min后出料，再用粉磨機(jī)粉碎后包裝，即為活性葉蠟石粉。

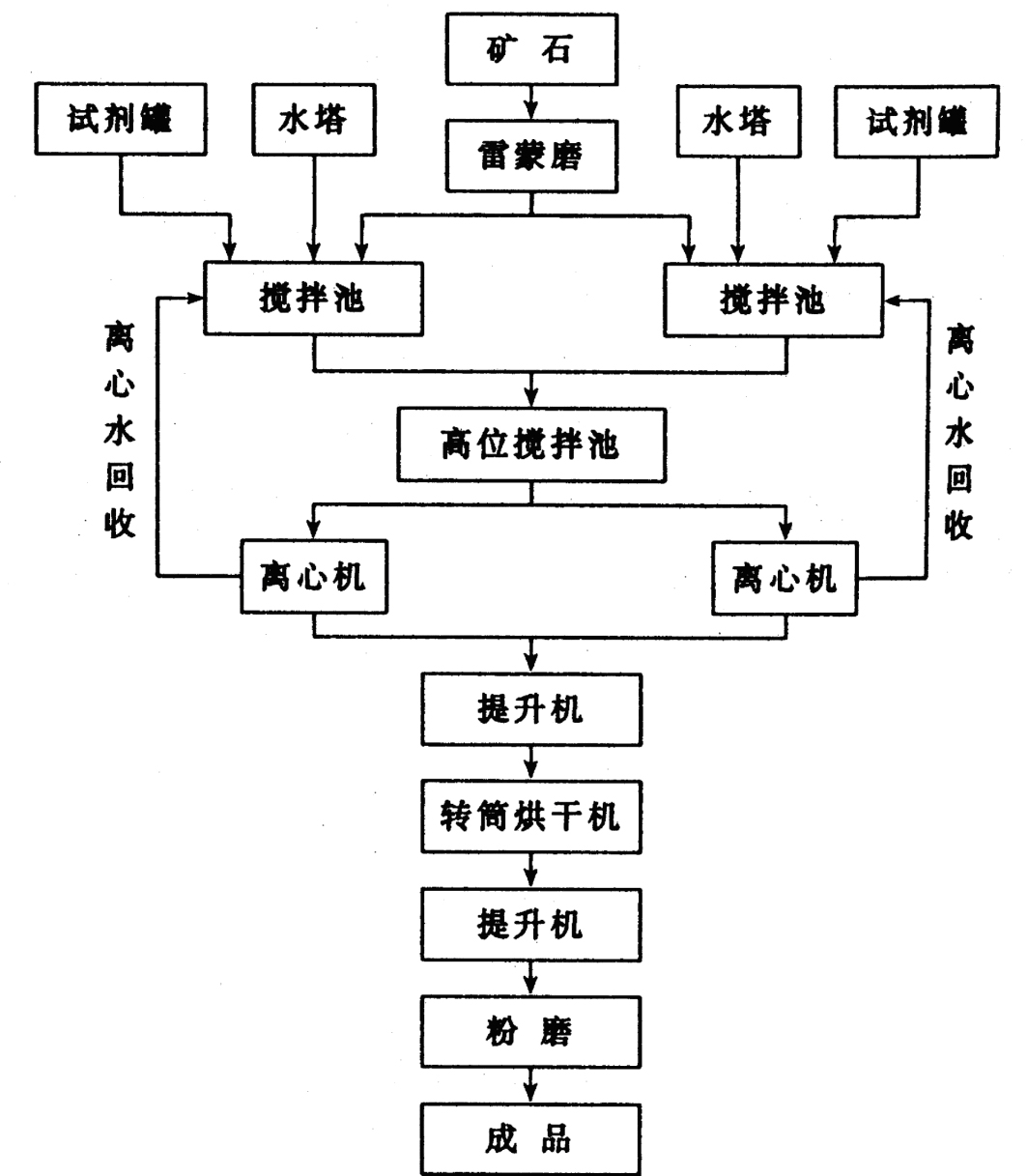

圖2 活性葉蠟石生產(chǎn)工藝流程圖
|
|
|
| |
|
|
|
|
|
|
