1、引言
石英是地殼中最常見、研究最多的一種礦物，其中主要包括石英巖、石英砂巖、脈石英和石英砂。我國石英礦分布廣，儲量大，開采量大，用途廣，是大約100種工業產品的原料，主要用于玻璃工業、鑄造業、填料領域及生產金屬硅、有機硅化合物。石英礦大部分都用作生產玻璃的原料，特別是我國近10多年經濟發展迅速，石英礦產量迅速增加。同時，對石英礦產品的質量不斷提出更高的要求，因此其選礦工藝和設備也得到發展。石英選礦有濕法和干法兩種，我國主要采用濕法選礦。雖然濕法選礦工藝各不相同，但一般工藝流程是三段破碎-濕磨-分級-除鐵。
除了一部分天然石英以外，石英巖、石英砂巖和脈石英礦都需要進行破碎，破碎一般包括粗碎、中碎和細碎，破碎設備主要有顎式破碎機、圓錐破碎機、反擊式破碎機、錘式破碎機、立式?jīng)_擊式破碎機、對輥式破碎機等。濕式磨礦設備主要有石碾磨、球磨機和棒磨機等；干式磨礦設備有高壓輥磨機。分機設備主要有螺旋分級機、圓筒篩、水力分級機、水力旋流器、高頻振動細篩等。除鐵設備主要有除鐵器、磁棒溜槽、磁板式磁選機、筒式永磁磁選機、水冷立環高梯度磁選機、強迫油冷立環高梯度磁選機等。
但是石英礦產品的質量還不能適應需要，因此，山東華特磁電科技股份有限公司依靠近幾年新
開發的加工石英礦的先進設備如高壓輥磨機、棒磨機、永磁筒式磁選機、濕式強磁板式磁選機、油水復合冷卻立環高梯度磁選機等，研發出更先進的棒磨-中磁-強磁-強磁選，和高壓輥磨-擦洗-中磁-強磁-強磁兩種選礦生產工藝供客戶選用，使石英礦產品在質量、產量方面得到提高，在節能降耗等方面有了顯著改善。
2、選礦工藝
2.1三段破碎-棒磨-脫泥·篩分-中磁-強磁-強磁選選礦工藝
為了適應我國玻璃工業的發展，滿足對石英礦產品的產量和質量提出的更高要求，華特公司對石英礦的生產工藝和設備進行了多方面的調查研究，并且根據自己的實踐經驗，在原有的基礎上，總結出采用新設備的合理選礦工藝，即三段破碎-棒磨-脫泥篩分-中磁選-強磁選礦工藝（圖1）。近年來的生產實踐表明，該選礦工藝不僅是合理的，而且主要是由于采用了新的先進的設備，使該選礦工藝加工的石英砂具有產量大、成品率高、鐵含量低等優點。

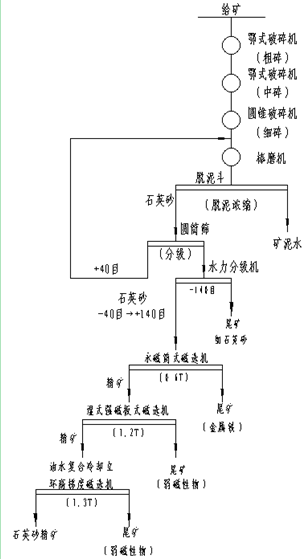

圖1三段破碎-棒磨-脫泥·篩分-中磁-強磁-強磁選選礦工藝示意圖
2.2兩段破碎-高壓輥磨-擦洗-脫泥·分級-中磁-強磁-強磁選礦工藝
隨著高壓輥磨機的成功應用，華特對非金屬礦制砂工藝進行了重新研究，經過反復論證和實際現場設備的考察，總結出一套全新工藝，即兩段破碎-高壓輥磨-擦洗-脫泥·分級-中磁-強磁-強磁選的選礦工藝（圖2）。該工藝與上述工藝最大的不同在于使用干式磨礦，在產量和節能降耗方面具有優勢。

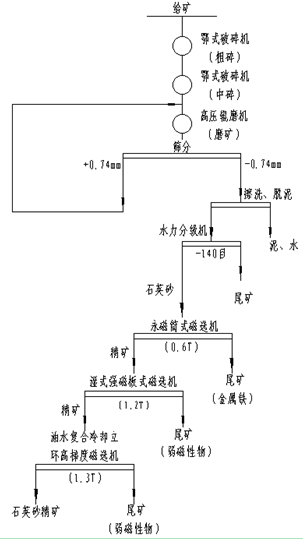

圖2兩段破碎-高壓輥磨-擦洗-脫泥·分級-中磁-強磁-強磁選選礦工藝示意圖
3、兩種工藝設備的選擇和改進
華特公司是研究制造磁選設備的專業廠家，同時也研制磨礦、分級等選礦設備，這些設備都是石英礦選礦的主要設備。
由于生產玻璃用石英砂用量大，我們決定選用破碎效果較好，處理量大的顎式破碎機作粗碎和中碎設備，選用破碎粒度較細、粒度均勻、處理量大、能耗較低的圓錐破碎機作細碎設備。為了使石英礦石達到生產玻璃所需要的粒度，即-40目～+140目，通常細碎至-9mm的石英礦石還必須磨礦。原來主要用石碾磨進行磨礦，其優點是在磨礦過程中不會給石英礦石造成鐵雜質污染，但缺點是磨礦效率低、處理量小、單位能耗大，于是我們決定選用處理能力大、能耗較低、適合粗磨的棒磨機和高壓輥磨機分別作為石英礦石的研磨設備。石英礦石經過磨礦之后，用脫泥斗脫泥濃縮，用圓筒篩和水力分級機進行分級，然后用筒式永磁磁選機、濕式強磁板式磁選機和油水復合冷卻立環高梯度磁選機除去鐵雜質。
為了制造出更適合石英礦石磨礦的棒磨機，華特公司專門對棒磨機做了改進，這主要體現在磨機筒體和進出料方面。原來常用的棒磨機筒體長度為3m，現在改為3.2m，這樣可顯著提高鋼棒的利用率，從而提高磨礦效率；棒磨機采用強迫給料方式和無螺旋出料方式，這樣可以讓礦石順利給入磨機并迅速通過磨機，以減少?gòu)U料即過磨的-140目石英砂量，并增加磨機產量。
高壓輥磨機是利用高壓料層粉碎原理設計的一種新型節能粉磨設備。由兩個相向同步低速轉動的擠壓輥組成，一個為固定輥，一個為活動輥，由大功率的電機帶動。物料從兩輥上方均勻給入，被擠壓輥連續帶入輥間，受到50-300MPa的高壓粉碎作用后，變成密實的料餅從機下排出。排出的料餅，除含有一定比例的成品外，在非成品顆粒的內部結構中，因受高擠壓力而產生了大量的微小裂紋，使物料的易磨性大為改善。料餅經過打散篩分后，小于0.08mm的成品細料可達30%左右。小于2mm的物料可達80%以上。無鋼材損耗，減少二次鐵污染，總能耗可降低30%-50%以上。破碎機能效比：35%-40%，球磨機：20%-25%，高壓輥磨機：55%-60%（節能效果明顯）。
經上述研磨設備磨細的石英砂給入脫泥斗，經脫泥、脫水后給入圓筒篩，+40目粗砂返回棒磨機再磨，-40目～+140目為合格產品，-140目細砂則作為尾礦脫除。脫泥斗和圓筒篩等設備均為華特公司精心設計、制造的優良產品，脫泥、分級效果良好。
分級得到的-40目+140目粒度合格的石英砂給入筒式永磁磁選機，其場強為0.6T，實際上屬于中場強磁選機，磁選目的是徹底除去在研磨過程中產生的鐵雜質。為了更好地除去這種鐵雜質（又稱機械鐵、金屬鐵），對永磁筒式磁選機的磁系、槽體和卸鐵裝置進行了針對性的優化設計；其中對磁系重新進行了設計，使得磁場強度均勻，磁極數量增加，物料翻轉次數增加，可達到更好的除鐵效果；根據石英砂漿的特性，磁選機的槽體在結構、尺寸上進行了優化設計，不僅能提高除鐵效果，還能提高處理能力；在卸鐵方面增加了感應輥裝置，使得強磁性鐵也能順利卸除。
在筒式永磁磁選機除鐵后的石英砂中，仍含有漏選的少量機械鐵和弱磁性的氧化鐵，它們是影響石英砂質量的主要成分，必須盡可能除去，濕式強磁板式磁選機是一種打破常規設計理念，集磁選、重選于一體，精心研制開發的一種全新磁選設備，具有磁場強度高（帶表面1.2T）；磁板面積大（目前最大寬度達2.5m，最大長度達3m）；布料均勻，卸鐵干凈；節能（總功率僅3kW）等特點，能有效地除掉漏選機械鐵和部分氧化鐵，起到承上啟下的作用。近來，華特公司在第三代強制油冷立環高梯度磁選機的基礎上，又研制出結構更先進、磁場強度更高（從1.0T提高到1.3T）的第四代立環高梯度磁選機—油水復合冷卻立環高梯度磁選機，并且用于石英砂除去弱磁性雜質，獲得了更好的除鐵效果。中磁-強磁-強磁選數據列于表1。
表1 中磁-強磁-強磁選化驗數據
| 地區 |
礦物名稱 |
原礦磨后鐵含量% |
永磁筒式磁選機除鐵后鐵含量% |
濕式強磁板式磁選機除鐵后鐵含量% |
強制油冷立環磁選機除鐵后鐵含量% |
| 山東 |
石英砂 |
0.24 |
0.13 |
0.08 |
0.06 |
| 安徽 |
石英砂 |
0.023 |
0.018 |
0.013 |
0.01 |
4、結語
三段破碎-棒磨-脫泥·篩分-中磁-強磁-強磁選選礦工藝和兩段破碎-高壓輥磨-擦洗-脫泥·分級-中磁-強磁-強磁選礦工藝是華特公司在自身特色裝備優勢的基礎上精心研制的石英礦濕法制砂兩種典型的加工工藝。主要不同之處在于制砂加工環節，前者工藝主要特點在于使用三段破碎加棒磨機研磨，屬干碎濕磨，具有成品率高的特點，另外改進后的棒磨機同時具備磨礦和擦洗的功能，產品品質高，粒型均勻；后者工藝主要特點在于使用兩段破碎加高壓輥磨研磨，屬干碎干磨，具有流程簡單，處理能力大，無鋼耗、無二次鐵污染，節能效果明顯的特點，但后面需增加專門擦洗或洗礦環節，來提高產品品質。兩者工藝在脫泥·分級和磁選除雜選礦過程中都采用相同工藝，即都采用脫泥斗脫泥和水力分級機分級，具有處理能力大，分級能耗低等特點；磁選除雜都采用永磁筒式磁選機-濕式強磁板式磁選機-油冷立環高梯度磁選機工藝并配置屬華特公司特有的專業裝備，磁選效果明顯，是目前石英砂應用磁選除雜的最先進裝備。上述兩種工藝都可以在全國范圍內推廣應用，為石英砂加工選礦行業增加新工藝和新裝備。特別是山東華特公司已發展成為大型選礦設備制造公司，還組建了一個集研究、設計、制造、安裝、調試、售后服務為一體的石英礦選礦專業團隊，能為各石英礦選廠進行良好的服務，確保選廠順利運行，讓用戶無后顧之憂。
資料來源：山東華特磁電科技股份有限公司
|
