一、來源

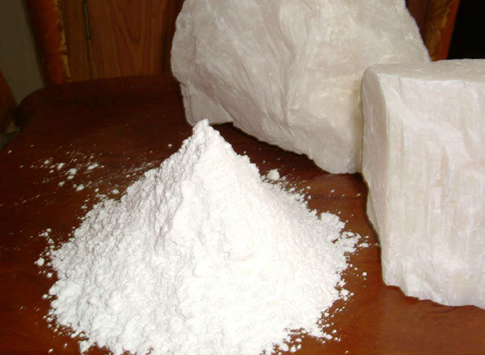

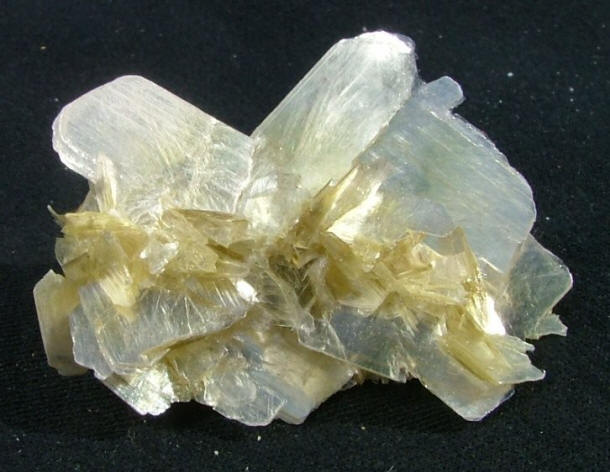

絹云母是一種天然細粒白云母，屬白云母的亞種，是層狀結(jié)構(gòu)的硅酸鹽礦物，結(jié)構(gòu)由兩層硅氧四面體夾著一層鋁氧八面體構(gòu)成的復(fù)式硅氧層。解理完全，可劈成極薄的片狀，片厚可達1μm以下（理論上可削成0.001μm），徑厚比大；與白云母相比：具有天然粒徑小，易超細加工的特點。絹云母的化學(xué)表達式是K0.5-1( Al,Fe,Mg )2 ( SiAl ) 4O10(OH)2，同時還含有不同程度的結(jié)晶水。
 二、理化性能
絹云母的莫氏硬度為2～3，比重2.7～3.2，pH 值為6～8，折射率隨鐵含量的增加而相應(yīng)增高，可由低正突起至中正突起，不含鐵的變種，薄片中無色，含鐵愈高時，顏色愈深，同時多色性和吸收性增強。云母是一種含有水的層狀硅酸鹽礦物，對紫外線具有極佳的屏蔽作用，外表呈絲絹光澤，手感細膩潤滑。云母粉具有獨特的耐酸、耐堿、化學(xué)穩(wěn)定性能，還具有良好的絕緣性和耐熱性、不燃性、防腐性。、
三、絹云母粉在橡塑材料中的應(yīng)用
（1）絹云母以其獨特的二維片狀結(jié)構(gòu)，剛?cè)嵯酀膬?yōu)良性能在塑料中有廣泛的用途，其優(yōu)良的性能表現(xiàn)在：能降低制品的收縮率、翹曲率、彎曲度和比重，提高制品的機械性能、耐熱性、絕性性、化學(xué)穩(wěn)定性和阻隔性，增加制品表面光澤度和耐候性。用于塑料食品容器、電子灶具時，可提高制品的微波透過性。目前絹云母主要應(yīng)用于PP、熱塑性聚酯、PC、PE、聚甲基戍烯、PA、不飽和聚酯、酚醛塑料、PU 等。
絹云母增強熱固性塑料的突出優(yōu)點在于：具有良好的介電性能、尺寸穩(wěn)定性高、硬度和熱畸變溫度高、抗?jié)B透性好。絹云母增強熱塑性塑料的突出優(yōu)點有：硬度高、填料體積比大、耐酸堿腐蝕性好、抗?jié)B透性好、介電性能優(yōu)良、翹曲小、熱膨脹系數(shù)小、可燃性低、模壓周期短、平面增強、熱畸變溫度高。
絹云母在塑料中分散均勻，物體流動性好，易擠出造粒和注塑成型，有利于工業(yè)生產(chǎn)的進行。絹云母相容性好，在塑料中與其他填材料如滑石粉、玻璃纖維、玻璃粉、微珠、硅灰石纖維、硅微粉等能很好相容。
（2）橡膠工業(yè)中常用的無機填料有碳酸鈣、滑石粉、陶土等，他們在改善橡膠制品的某些功能的同時也消弱了一些性能，而絹云母產(chǎn)品作為橡膠制品的多功能填料，兼?zhèn)涓鞣N性能。經(jīng)北京、河南、四川等橡膠廠家在輪胎、膠帶、膠板、膠管、汽車橡膠配件等產(chǎn)品中應(yīng)用，表明絹云母具有良好的加工性能，可取代30-50%的半補強或其他粗顆粒炭黑，同事還可提高制品的摩擦性能。
例如：采用適當粒徑和用量的濕法絹云母粉可以增強室溫硫化硅橡膠（RTV 硅橡膠）的拉伸強度、斷裂伸長率等力學(xué)性能，同時工藝性能也比較好；當絹云母粉粒徑在300 目左右、用量為10 份時，RTV 硅橡膠的綜合性能較好。
 （3）絹云母應(yīng)用在橡膠制品中的性能如下：
a.大大提高制品的強度，補強效果能達到或接近使用白炭黑的水平。
b.提高制品的尺寸穩(wěn)定性，耐應(yīng)力開裂性，增強制品的韌性，防老化、抗龜裂，增強制品的耐磨性能。
c.具有優(yōu)良的耐酸堿性，同時具有阻燃及抗腐蝕等特性。
d.提高制品的耐熱性能，降低收縮率、翹曲率；絹云母還能提高制品的耐氣解膨脹性。
e .利用絹云母的絕緣特性可改善橡膠制品的電性能。
?歡迎進入【粉體論壇】
|
