二氧化硅由于具有穩定的物化性質，良好的透光性及線膨脹性能，優良的耐高溫性能，是環氧模塑封料最理想的填充材料，其填充率達到70%以上，同時它也是半導體集成電路最理想的基板材料。
目前，國內已有上百家大中企業建立了后封裝生產線，用于環氧模塑封料填料的電子級硅微粉的需求量達到8000～10000t/a，其中高純?nèi)廴诠栉⒎奂s2000～3000t/a、結晶型高純硅微粉約5000～7000t/a。此外，用于集成電路基板材料的電子級硅微粉則有更大的需求量。我國生產電子級硅微粉的廠家并不多，產量約為4000～5000t/a，產量、質量均不能滿足國內市場的需求。特別是產品技術指標不穩定，更是影響了封裝廠對國產電子級硅微粉的采用。
一、我國電子級硅微粉生產工藝
國內廠家一般采用純度較高的結晶型石英砂（其中生產電子級熔融硅微粉時，需在熔融爐中進行熔融石英的煉制），破碎至適當粒度后，采用干法、濕法工藝研磨。干法采用超細振動磨加分級機的閉路系統，對物料進行超細碾磨，通過分級器、布袋除塵器分離和收集合格產品；濕法一般采用球磨工藝加沉降、水力旋流器等分級方法，分離出粒度合格的產品。產品細度均可達800～1250目。為保證純度，對粒度合格物料需先酸處理，除去暴露在顆粒表面的金屬物質；然后用高純水水洗，將已離子化的金屬物質與產品分離，所得活性硅微粉表面改性后，用壓濾機作脫水處理和用電加熱石英干燥器烘干。
二、我公司電子級硅微粉濕法生產工藝
我們的試驗表明，采用干法碾磨、氣流分級的工藝，較濕法碾磨具有生產成本低、產量高、工藝過程易控制等優點，其缺點是生產過程中粉塵的飄揚污染較嚴重，不利于環保。根據我公司的實際情況，我們確定選用干法碾磨、分級閉路循環工藝，同時為保證環境中的粉塵濃度達到國家標準，我們對振動磨機和分級裝置進行適當?shù)姆忾]處理：對于振動磨的加料采用WZG型振動給料機加料，這樣既可保證加料的均勻性，又可防止粉塵的排出；磨機出料口則進行封閉處理（僅留通氣口）；在布袋除塵器的引風機出口增加一個二次引風機，把粉塵引入一個自制的噴淋除塵系統中，使粉塵被細滴的水帶走。實踐表明，經過上述處理，車間的粉塵濃度可達到國家相關標準的要求。整個生產工藝流程，見圖1。
 公司在實際生產中選用的石英砂原礦（江蘇東海產）的化學成份為（%）：SiO2，99.43；Fe2O3，0.10；Al2O3，0.20；CaO，0.09；MgO，0.05；K2O+Na2O，0.1；TiO2，0.06；燒失量，0.20。粒度組成為（%）:>1mm，0.8；0.15～1mm，18.3；0.25～0.5mm，35.9；0.125～0.25mm，29.2；<0.125mm，15.8。
2.1 振動碾磨和旋風分級

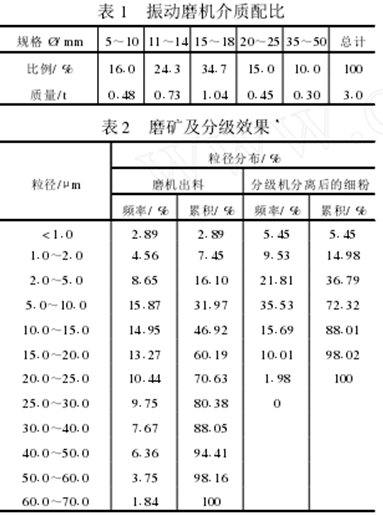

采用某機械設計研究院開發的振動磨機。該磨機采用特殊長徑比結構，二臺電機帶動，內襯超耐磨橡膠，生產能力比同等容積的其它振動磨高，而動力成本相當。其主要參數:筒體容積1.5m3，入磨粒度≤1mm，磨機振幅3～7mm，電機功率45kW，剛玉球介質，介質填充率80%，介質裝填量3.0t，產量0.85t/h（600目）。旋風分級系統由分級機、布袋收塵器、風機組成，其中的關鍵部分是分級機，選用沈陽飛機研究所粉體公司的FJJ-Ⅱ型分級機，其余自制。該分級機主要由分級部、擴散腔、窩殼和下機體等幾部分組成；分級部主要由分級輪、配流盤和殼體組成，物料的分級在此完成。被分散物料在分級輪和引風機產生的風力的共同作用下，將其中的細顆粒分離出來。磨介規格及配比見表1，磨礦及分級效果見表2。
 2.2 磁選設備及工藝

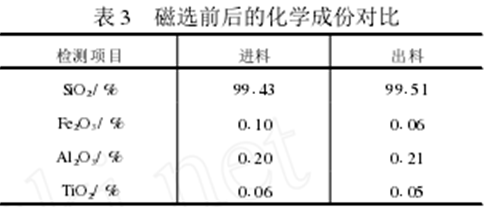

粒度合格的產品不經磁選工序時，仍可生產出合格的電子級硅微粉，但在生產實踐中發現:不同批次間的產品質量指標波動較大，不利于產品質量的穩定。因此，采用德國克虜伯公司的SOL-SCHEIDER 1200φ圓盤型濕式強磁選機先對物料進行磁選。該機去除磁性物質的性能較好，可減少磁性物特別是機械鐵的帶入而影響后續工序的操作。該機的參數為:電壓，220V；電磁功率，24kW；傳動功率，2.2kW（無級變速）；圓盤直徑，1200mm。磁選的工藝條件為:磁通密度，1.6T；圓盤轉速，10r/min；礦漿濃度，25%；處理速度，1.5m3/h。磁選的處理效果，見表3。
2.3 酸洗和純水洗滌
在特制的耐酸容器中酸洗，酸洗工藝條件:礦漿濃度20%，鹽酸濃度5%，攪拌速度350r/min，室溫處理24h。然后用LW型離心機進行多級分離洗滌，直至礦漿pH值>4.5，再將其送入FHXB-Ⅲ型高效全自動壓濾機壓濾（工藝條件:工作壓力0.6MPa，總壓濾面積100m2），用高純水多次洗滌，直至洗水中Cl-濃度<100ppm為止?；祀s在洗脫水中的超細二氧化硅，由陶瓷過濾機回收，凈化后的水部分可循環使用。
 回收的超細二氧化硅的理化指標:水份，0.08%；SiO2，99.4%；Fe2O3，0.08%；燒失，0.14%；產品中位徑（D50/μm），1.55。
2.4 干燥和打散
在自制的電加熱石英干燥器中進行，干燥溫度120～130℃，干燥時間2h，最終產品的含水率小于0.1%，然后再經WXM2110型打散機解聚還原，最后包裝成產品。
2.5 廢液處理和回收
酸洗過程產生的廢酸液，送入碳酸鈣生產線的廢水處理池，使鹽酸與碳酸鈣中和，最終使廢水的pH值大于6，可直接排放。水洗的廢水，可單獨儲存用于下次的酸洗，但要經常檢測水中雜質含量（如Fe3+，Cl-等）。當雜質含量過高時，則應排放。根據我們處理物料的經驗，水洗的廢水以循環利用2～3次為宜。
3、產品質量指標

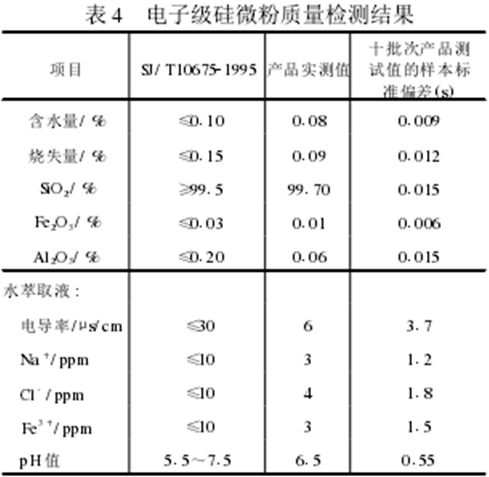

目前，國內電子級硅微粉的主要產品質量標準，為電子工業部于1995年8月18日發布的SJ/T10675-1995《電子及電器工業用硅微粉》。近一年的生產實踐表明，本產品的理化指標均達到或超過該標準的要求，且不同批次間的產品的技術指標穩定性好，完全可滿足電子工業用環氧塑封材料的要求。詳細檢測結果，見表4。
 4、討論
1.生產電子級硅微粉的關鍵是除去石英中的導電雜質，因此除選用較純的原料以外，在生產的每一個環節均應盡量減少容器、環境、化學藥劑等對產品的污染，嚴格操作。
2.采用濕式強磁選機除去部分磁性物質，然后再進行酸洗的工藝流程，雖然增加了一定的生產成本，但可以提高酸洗的效率，并使不同批次間的產品質量指標更加穩定。
3.采用陶瓷過濾機可回收壓濾水洗流失的超細二氧化硅，其產率可達3%，該部分產品粒度細，純度較好，可作為硅橡膠、涂料、環氧地坪等的填料。
作者：季理沅 王國水（浙江科地礦產開發有限公司，湖州313005）
