菱鎂礦選礦的目的是除去其有害雜質(zhì)和提高礦石品級(jí)，具體說，主要是解決硅酸鹽脈石礦物與菱鎂礦以及菱鎂礦與白云石的分離問題。
目前菱鎂礦的工業(yè)選礦方法主要有重介質(zhì)、熱選、浮選和化學(xué)選礦等。
（1）熱選

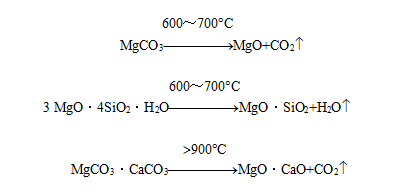

“熱選”是利用高硅菱鎂礦石中主要雜質(zhì)礦物滑石或白云石、綠泥石與菱鎂礦在熱學(xué)性質(zhì)上的差異進(jìn)行分選的。在煅燒過程中菱鎂礦與硅酸鹽脈石礦物分別按下式熱分解。
分解后的輕燒鎂具有脆性，松軟易碎，而脈石礦物滑石則隨溫度的升高變得堅(jiān)硬，利用二者之間的硬度差與密度差進(jìn)行選擇性破碎、篩分、風(fēng)選，從而菱鎂礦與其它礦物分離。“熱選”工藝流程見圖1。

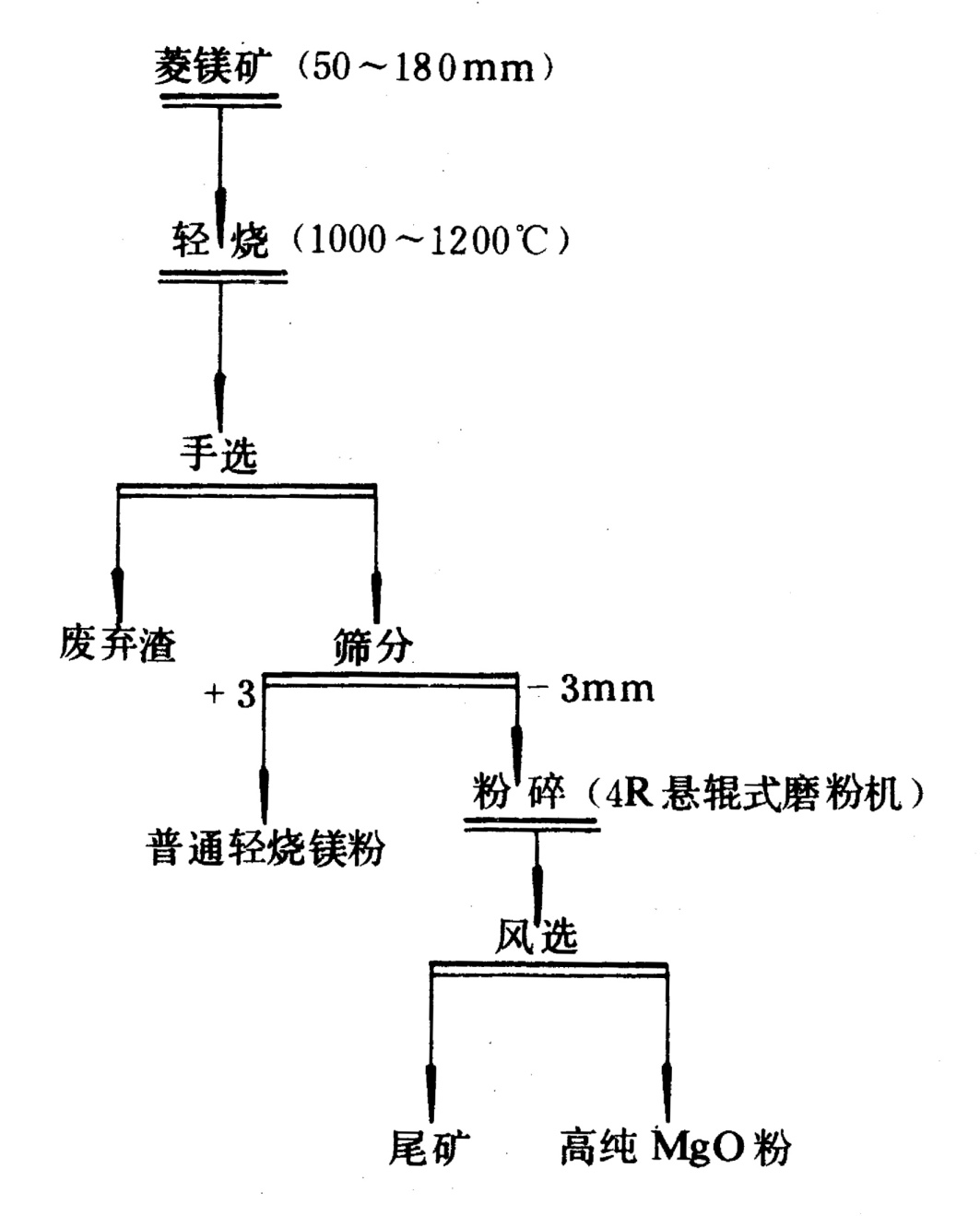

圖1 “熱選”工藝流程
（2）浮選
浮選是利用水鎂石和硅酸鹽礦物表面物理化學(xué)性質(zhì)的差異來進(jìn)行分選的方法。水鎂石和硅酸鹽礦物的浮選分離一般是交替使用反浮選和正浮選，即先用胺類捕收劑反浮硅質(zhì)礦物，然后用脂肪酸類捕收劑浮選菱鎂礦。其原則工藝流程如圖2所示。菱鎂礦的正浮選宜在堿性條件下進(jìn)行，添加水玻璃和六偏磷酸鈉可選擇性地部分抑制白云石等含鈣礦物。

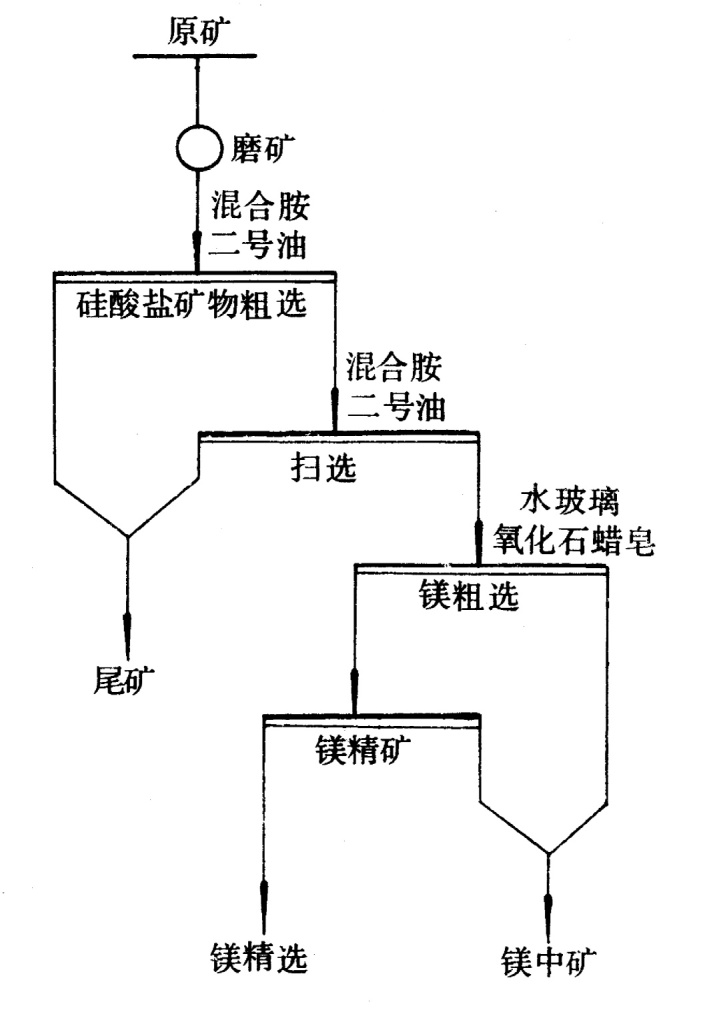

圖2 浮選工藝流程 （3）碳化法
碳化法的工藝過程是：將菱鎂礦煅燒使其分解出MgO，即MgCO3=MgO+CO2。輕燒后的MgO進(jìn)行濕磨，在磨礦過程中MgO與水反應(yīng)生成不溶性氫氧化鎂：MgO+H2O=Mg(OH)2。將研磨后的料漿置于壓力反應(yīng)器中，調(diào)好液固比，通入CO2，并控制一定的溫度、時(shí)間及CO2的壓力，使Mg(OH)2轉(zhuǎn)變?yōu)榭扇苄蕴妓釟滏V，即：Mg(OH)2+2CO2=Mg(HCO3)2。碳化后的料漿經(jīng)澄清、過濾與洗滌之后，將濾液加熱逸出CO2，便析出堿式碳酸鎂，即：4Mg(HCO3)2= 4MgO·3CO2·4H2O+5CO2。再將堿式碳酸鎂煅燒，就可獲得高純氧化鎂。碳化法的工藝流程如圖3所示。

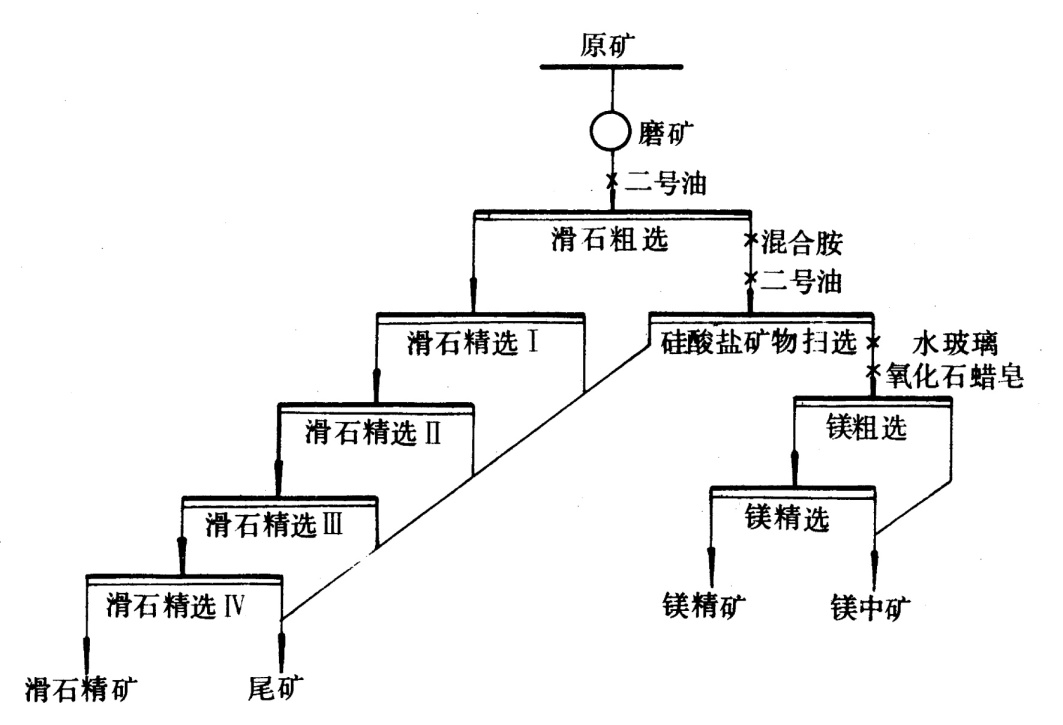

圖3 碳化法工藝流程
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
