1、雷蒙磨的工作原理
雷蒙磨主要由給料器、磨輥、磨盤、傳動機構、分離器等部分組成，其結構見圖1。

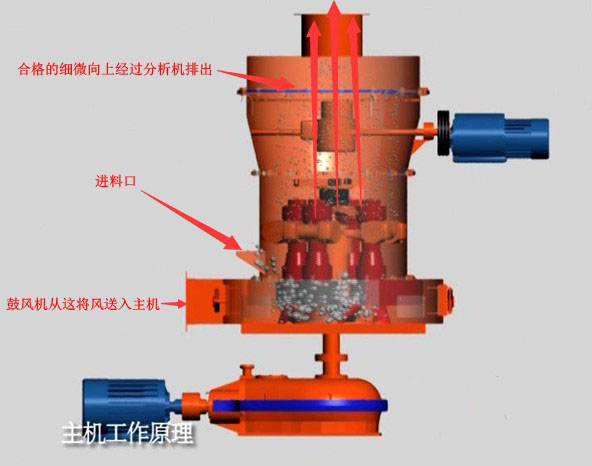

圖1 雷蒙磨的結構圖
雷蒙磨的工作原理是將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
2、雷蒙磨在非金屬礦粉體加工中的應用
（1）硅灰石造紙?zhí)盍?/span>
劉士亮等采用雷蒙磨制備硅灰石造紙?zhí)盍?，對硅灰石纖維形態破壞相對較小，填料粒子基本呈纖維形態。該硅灰石填料對于造紙機械漿和化學漿的加填性能具有很好的增強作用，具體測試結果見表1和表2。
表1 雷蒙磨制備的硅灰石填料在機械漿中的加填性能
表2 雷蒙磨制備的硅灰石填料在化學漿中的加填性能
（2）重質碳酸鈣
廣西桂林市某重質碳酸鈣廠采用雷蒙磨制備重質碳酸鈣為細粉，其原料的進料粒度約為10mm，生產能力可達到850kg/h，其重質碳酸鈣產品檢測結果見表3。

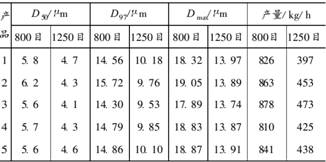

表3 重質碳酸鈣產品檢測結果
?。?）碳化硅微粉
新疆某公司6萬噸碳化硅微粉生產線采用雷蒙磨作為磨碎設備，其生產工藝為：硅灰石細料通過料倉在電振動給料機的振動下進入雷蒙磨研磨室，經磨輥和磨環研磨后，在引風機作用下，帶動粉末經置于研磨室上方的分級機進行分選。粒度過粗的顆粒重新落入雷蒙磨研磨室內進行研磨，合格的粒度群由一號閉風器進入一號螺旋機后排出。更微細的顆粒隨風流進入旋風分離器分選后排出。整個生產工藝運行穩定，碳化硅微粉的成品率和產量均較高。
雷蒙磨具有占地面積小、成品通篩率高、系統性強和運轉可靠等優點，除了用于硅灰石和硅微粉等粉體加工中，還可廣泛應用于石英、滑石、石灰石、白云石、高嶺土、鈦白粉、氧化鐵等物料的磨碎加工。
