一、筒式磁選機
磁系外包圍著圓筒的磁選機統稱為筒式磁選機。
1、永磁筒式磁選機

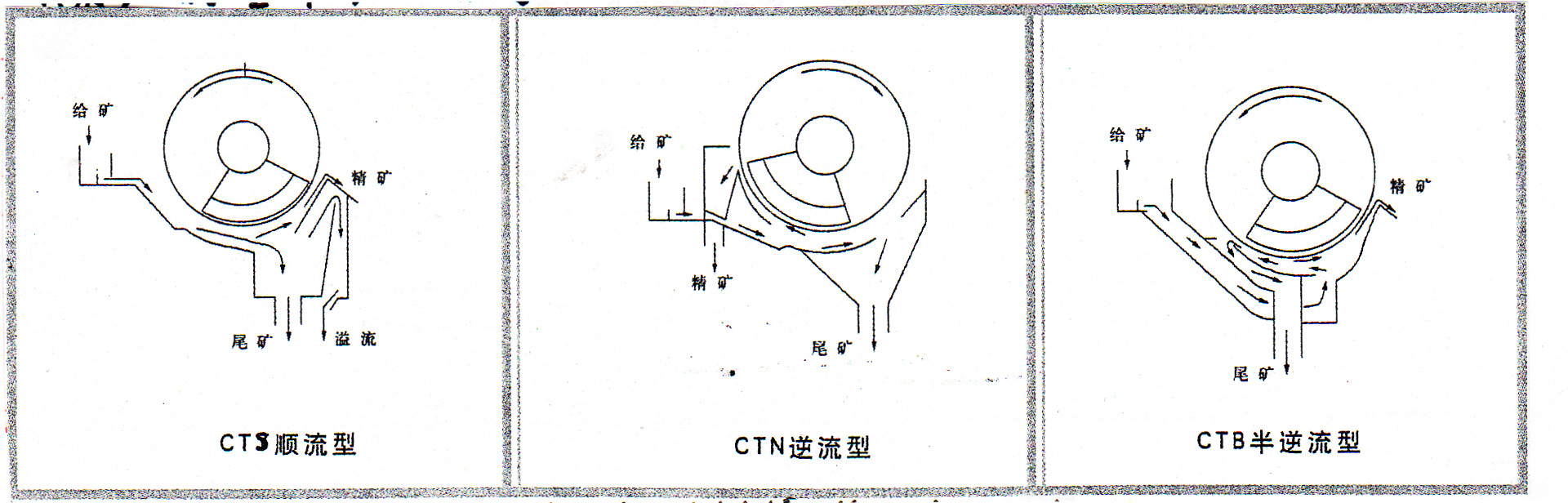

磁源為永久磁鐵，在鐵礦磁選廠應用非常廣泛。按槽體（或稱底箱）不同分為三種類型，即順流、逆流、半逆流。其示意圖如圖1所示。順流型適宜粒度6～0mm，逆流型0.6～0mm，半逆流型0.15～0mm。逆流型也常用于選煤廠的重介質回收。
圖1 永磁筒式磁選機示意圖 為了提高精礦質量，增加磁攪動（磁翻）次數，可以增加磁極個數到8～12極，大磁包角（145°～155°）（圖2）

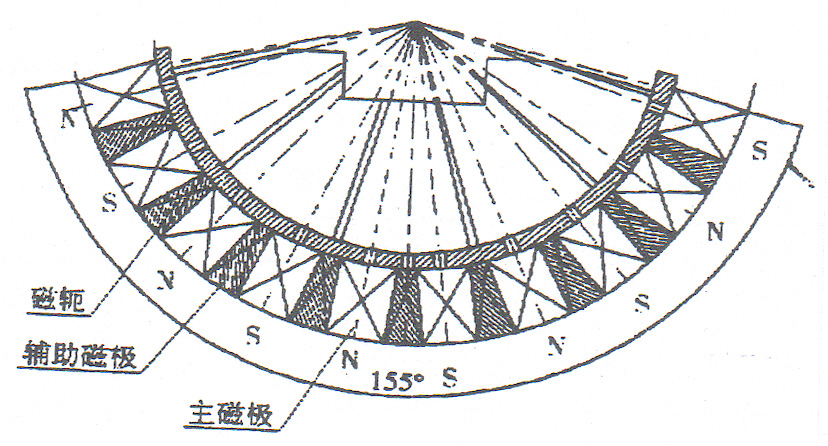

圖2 多極磁系

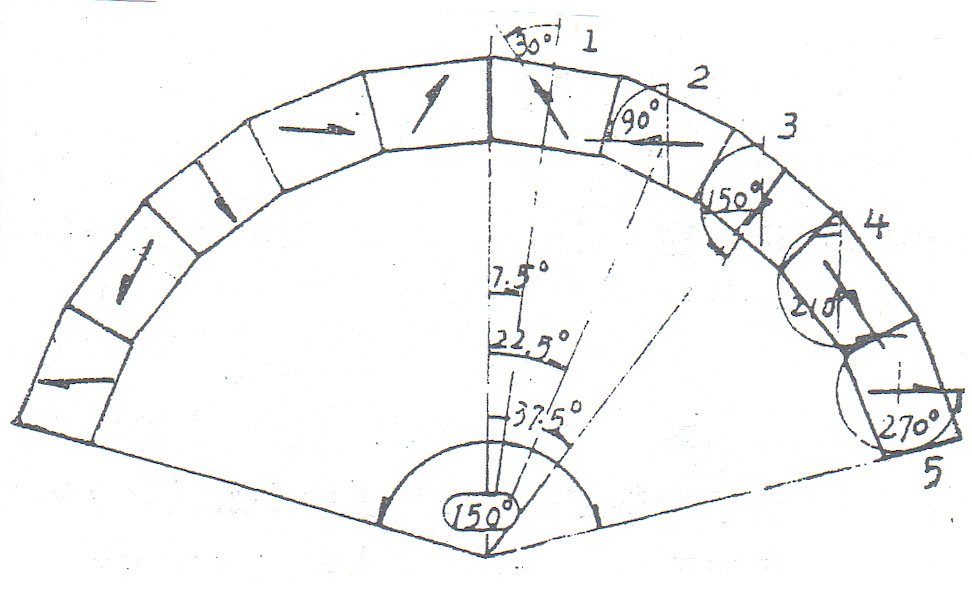

圖3 多極且磁化方向小角度變化磁系2、永磁旋轉磁場筒式磁選機（圖4）
磁場與分選筒反向旋轉，極大的增加磁翻次數，從而提前高精礦質量。

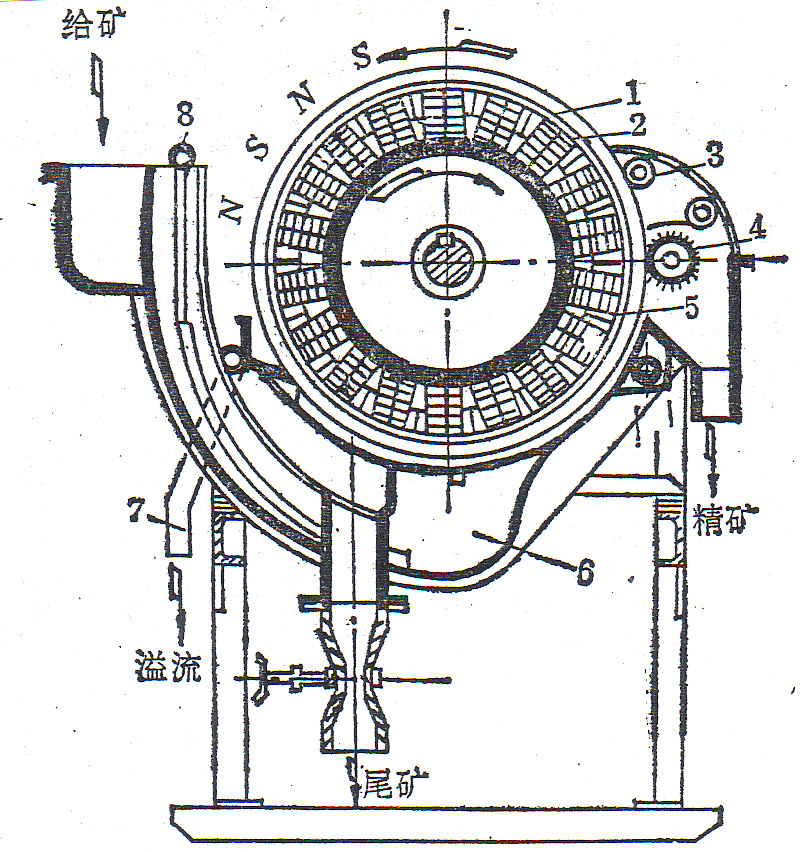

圖4 φ600×320mm永磁旋轉磁場磁選機的示意圖1-圓筒；2-旋轉磁系；3-沖洗水管；4-感應卸礦輥；5-反斥磁極；6-槽體；7-溢流管；8-吹散水管

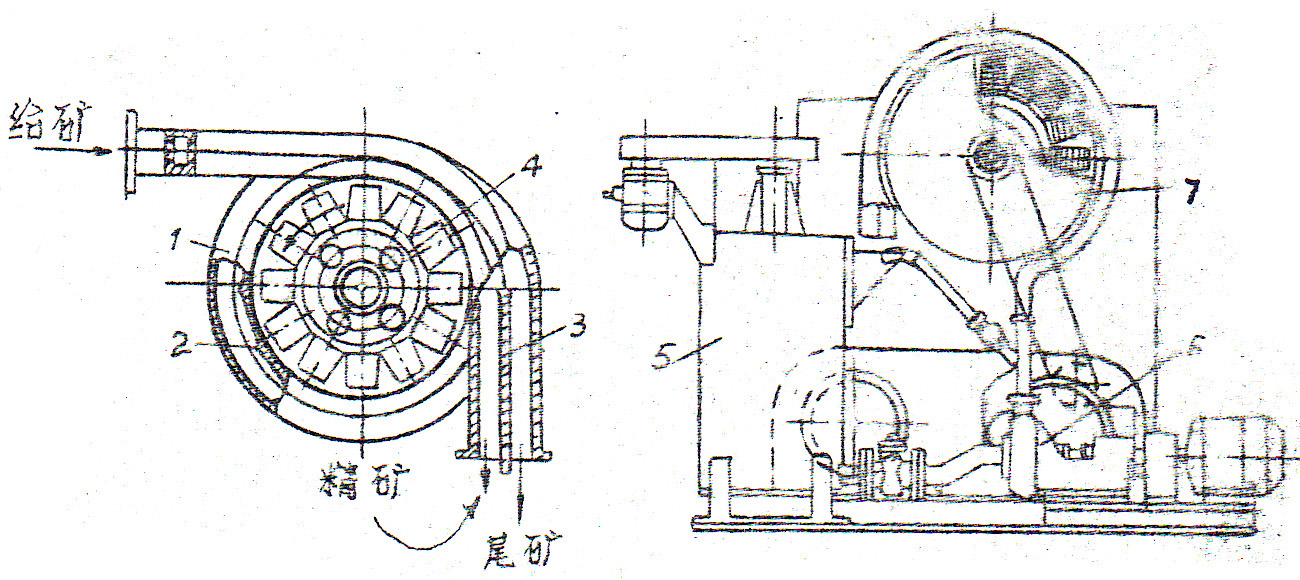

3、永磁旋轉磁場離心磁選機（圖5）
圖5 永磁旋轉磁場離心磁選機
1-溜槽；2-堰板；3-分離板；4-旋轉磁系；5-攪拌槽；6-泵；7-離心磁選機
離心磁選機的工作原理：礦漿從攪拌槽或管道壓入螺旋形溜槽后，礦粒即進入由多極旋轉磁系提供的高頻旋轉磁場的作用區。在離心力和磁力的作用下，在礦漿流中運動著的顆粒會分層，非磁性顆粒被拋到溜槽外壁，隨礦漿流流至自己的排礦端；磁性顆粒則被吸向溜槽的內側壁，在近內側壁處聚集起來，并在旋轉磁場和水壓作用下，也向自己的排礦端移動。在溜槽的端部，礦流被一塊分隔板分成磁性和非磁性兩種產品。

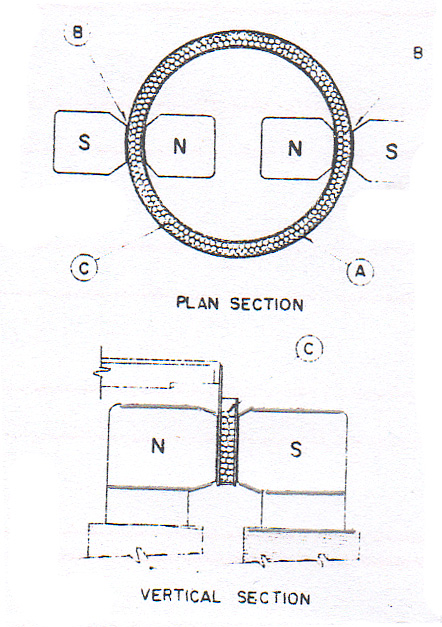

此機的技術特性如下：
處理物料粒度 3～0mm

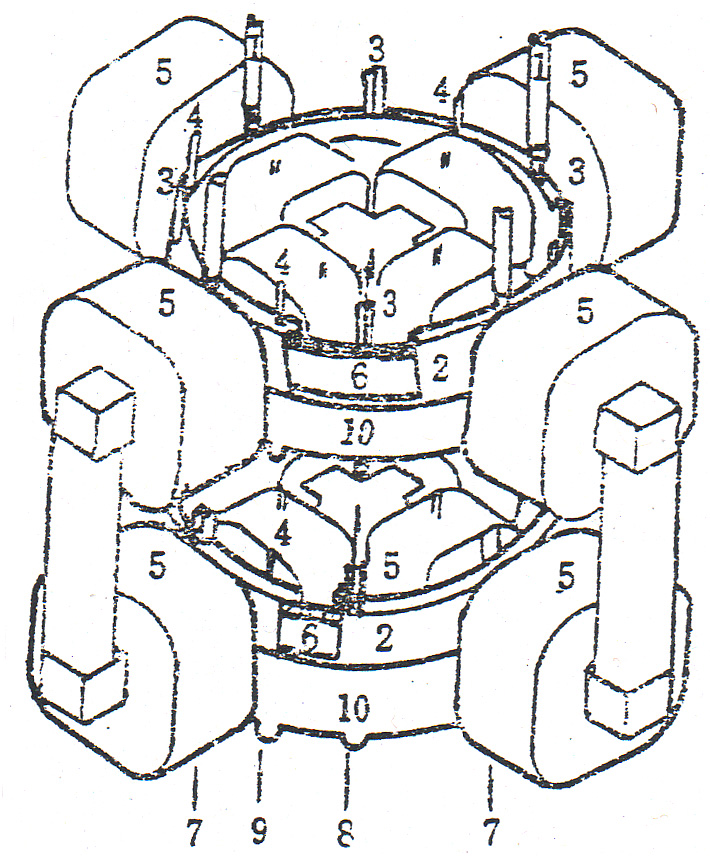

磁系旋轉轉數 150～700rpm
磁極表面場強 1300Gs
溜槽內截面高度 40mm
磁系極距 40mm
螺旋溜槽內徑 600mm

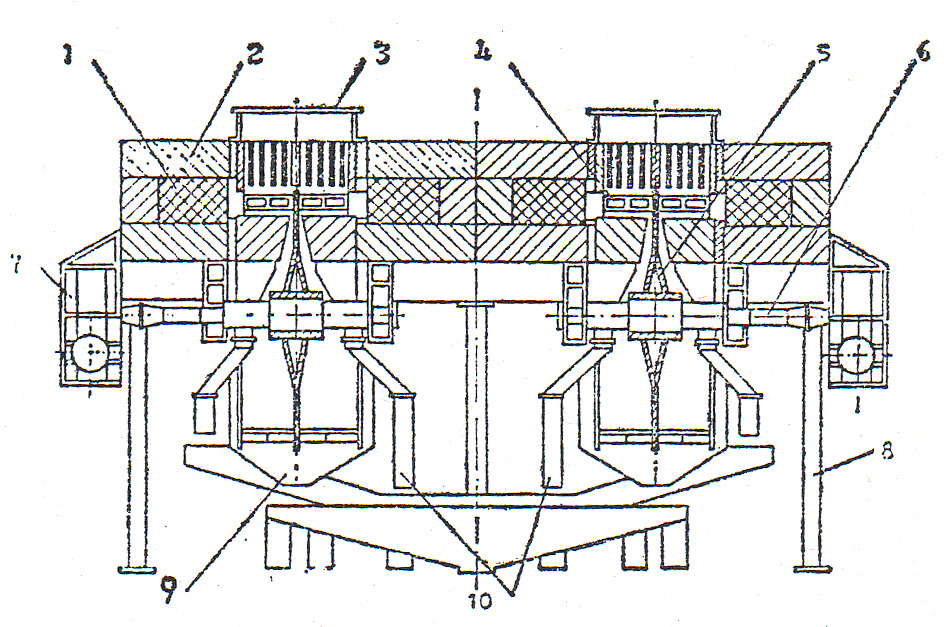

磁系傳動功率 1.5Kw
4、永磁脈動磁場磁選機
5、中、強磁場筒式磁選機
對于鐵礦中的假象赤鐵礦和半假象赤鐵礦可以用中場強（5000～6000Gs）進行分選。磁選機磁系材料應用釹鐵硼。
選純赤鐵礦或錳礦等弱性礦物需用強磁場（＞6000Gs），磁系材料用釹鐵硼，磁系結構為磁鐵與導磁鐵相間排列，導磁鐵兩邊磁鐵的極性相同，磁力線以互相排斥的方式從導磁鐵中擠出，故稱擠壓式磁系。
6、永磁磁滾筒
用于干選大塊礦石，其結構如圖6所示。扇形磁系，磁包角一般為140°～160°，磁極極性沿圓周方向交變。傳動軸通過端蓋和圓筒帶動給礦帶運動，磁系固定不動。

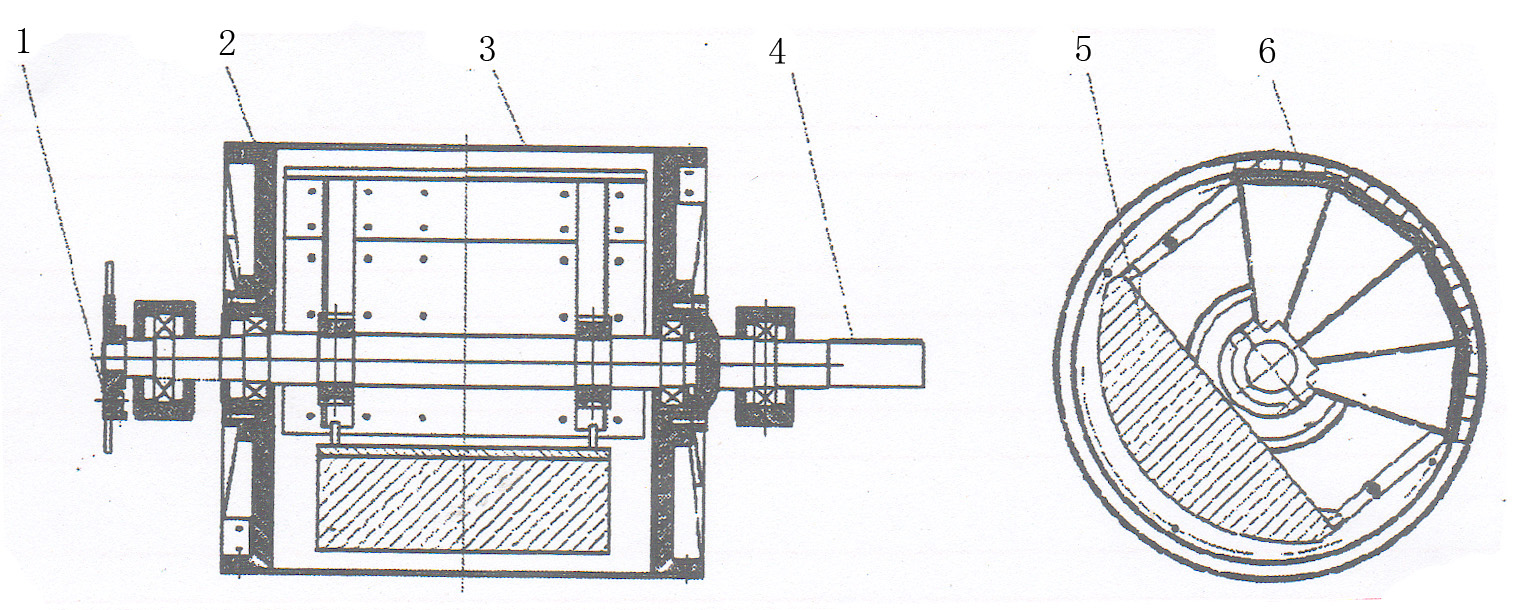

圖6 永磁磁滾筒
1-磁系調整裝置；2-端蓋；3-圓筒；4-主軸；5-配重；6-磁系7、永磁磁滑輪
其結構如圖7所示。滿圓磁系，磁包角為360°，磁極極性沿圓周交變，圓筒通過端蓋與磁系固定在同一軸上。磁系與圓筒同步旋轉并托動皮帶運動，其作用相當于提重物的滑輪，故稱磁滑輪。
圖7永磁磁滑輪結構圖
輥與筒不同，輥是實心的，它有時既是分選機構又是磁系。

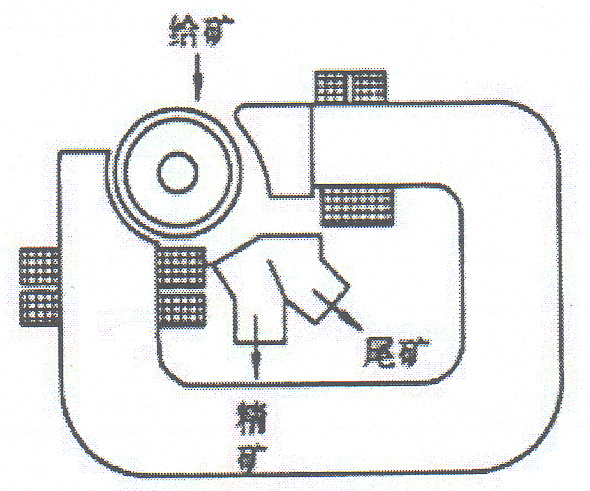

1、電磁感應輥式磁選機（圖8）
圖8 感應輥式磁選機
2、利用漏磁的感應輥式磁選機（圖9）

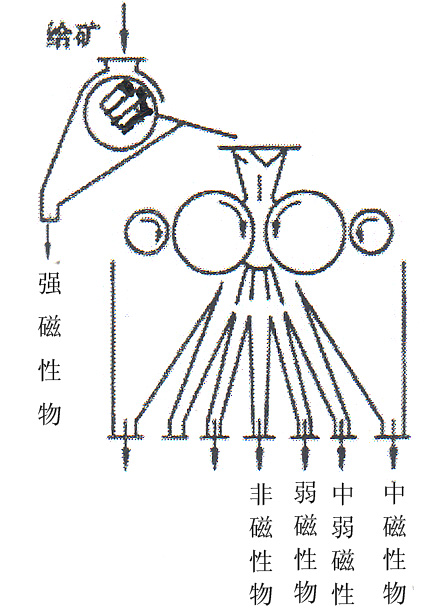

此磁選機共三個感應輥，最上面的輥是利用主磁路的漏磁場被感應而產生感應磁場，場強較低，主要是選出給料中的強磁性物。

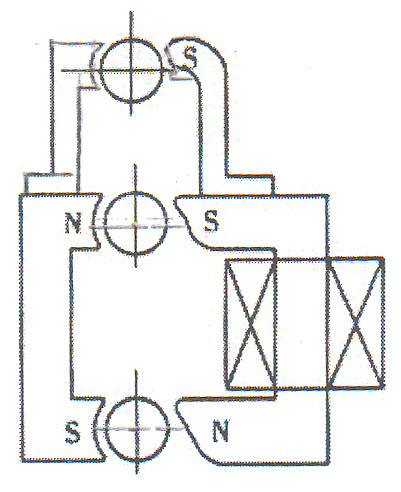

圖9 利用漏磁的感應輥磁選機3、對輥極磁選機（圖10）
圖10 對輥極磁選機

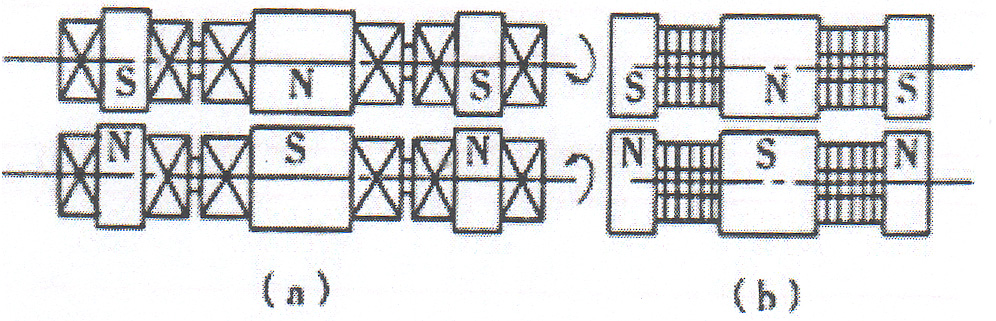

圖11 對輥極磁選機的磁系 此機的特點是場強高，可得多種產品，適于分選貴重物料，缺點是處理量低。其磁系結構如圖11所示。
4、永磁輥帶式磁選機（圖12）
此機目前有單輥、雙輥和三輥三種。永磁輥由軟鐵盤和永磁盤交替擠壓而形成整體，成為擠壓式磁系，其結構如圖13所示。
圖12 永磁輥帶式磁選機
1-永磁輥；2-超薄皮帶；3-尾輪；4-給料器；5-給料槽；6-分隔板；7-清掃器

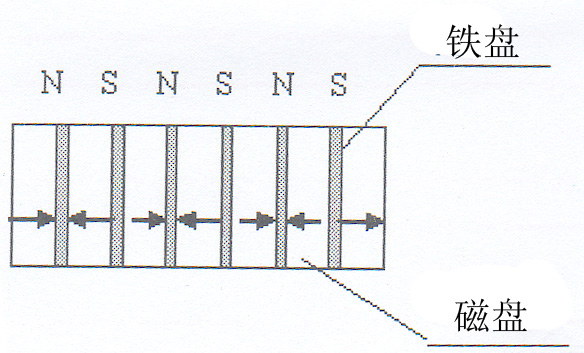

圖13 擠壓式磁系三、環式磁選機
有時也稱盤式磁選機。有平環和立環兩大類。
（一）平環式強磁選機
1、瓊斯型強磁選機
英國人瓊斯發明，德國洪堡公司生產。其結構示意如圖14。該機為雙環，還有單環及多環等類型。

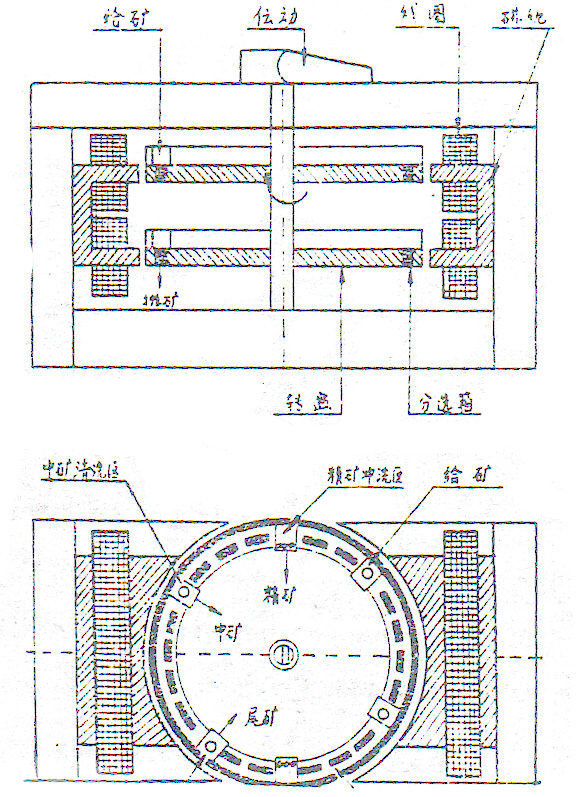

圖14 瓊斯?jié)袷綇?qiáng)磁選機結構示意圖
圖15

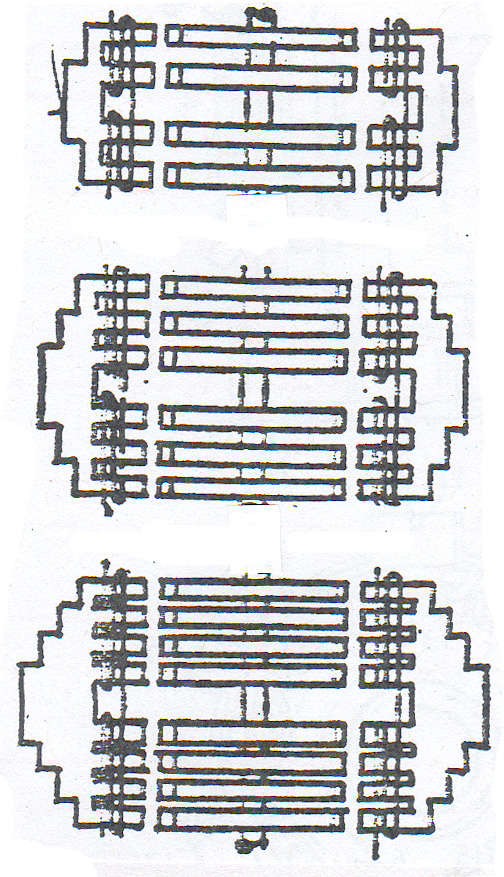

圖16 多環強磁選機示意圖 單環、雙環及多環等瓊斯型磁選機的缺點是磁路長、環中間的實心轉盤較重。
2、前蘇聯三環強磁選機
圖17的三環強磁選機與瓊斯型機相比有三點改進：（1）轉盤改為轉筒，重量減?。唬?）磁路變短；（3）最上的轉環利用主磁路漏磁場，磁場雖較弱，但除去強磁性礦物是足夠的。

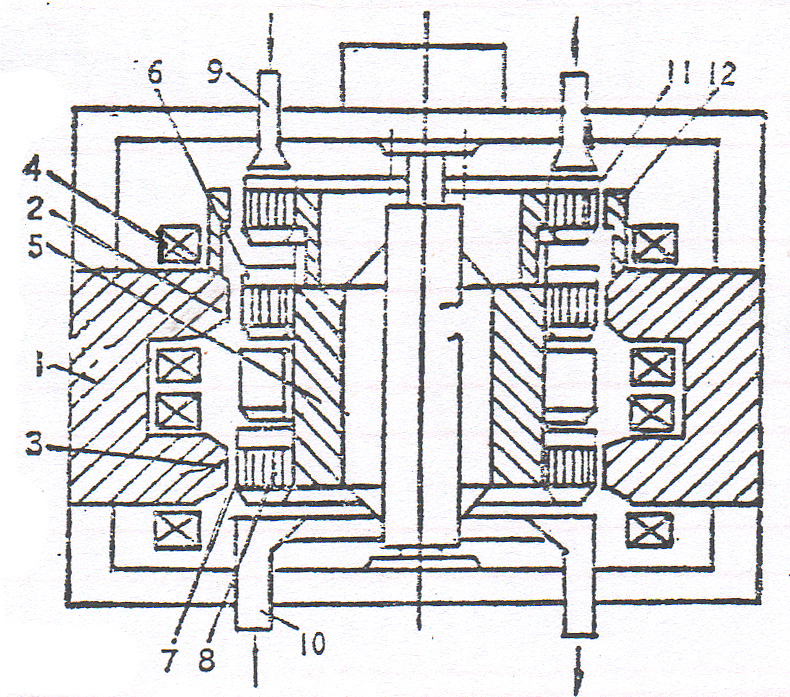

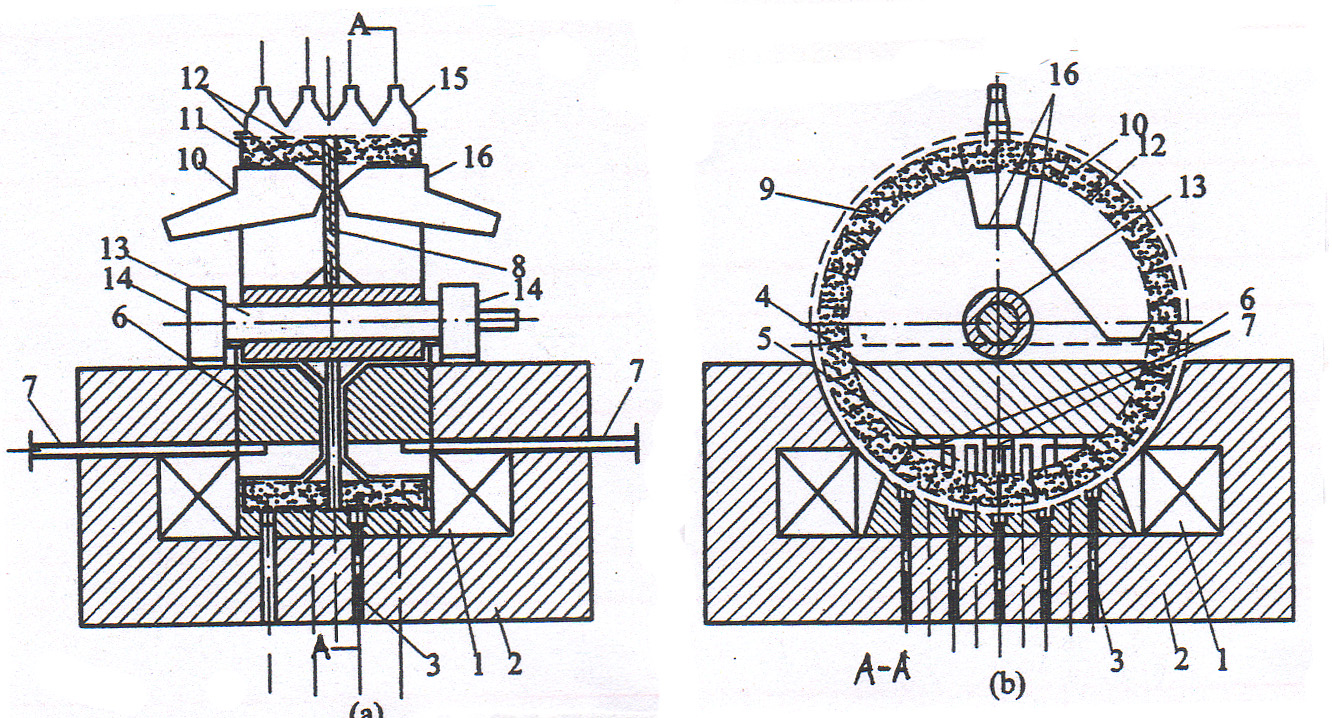

圖17 三環強磁選機的結構圖
1-鐵軛；2、3-磁極頭；4-線圈；5-轉子；6、7、11-分選環；8-磁介質；9-噴嘴；10-排礦漏斗；12-附加磁極頭3、伊利CF系列強磁選機
圖18為伊利CF單環磁選機，圖19為雙環磁選機。
圖18 伊利CF系列單環強磁選機
圖19 伊利CF系列雙環強磁選機
4、卡普柯型強磁選機（圖20）
圖20 卡普科強磁選機
5、博-菲型 （H1W-8）環式強磁選機（圖21）
此機由英國博克斯馬格-拉皮德公司和法國菲厄-卡爾巴布科公司合作研制的。它與1975年第7期《有色金屬》所載的磁選機類似，見圖22。
圖21 H1W-8型磁選機結構圖

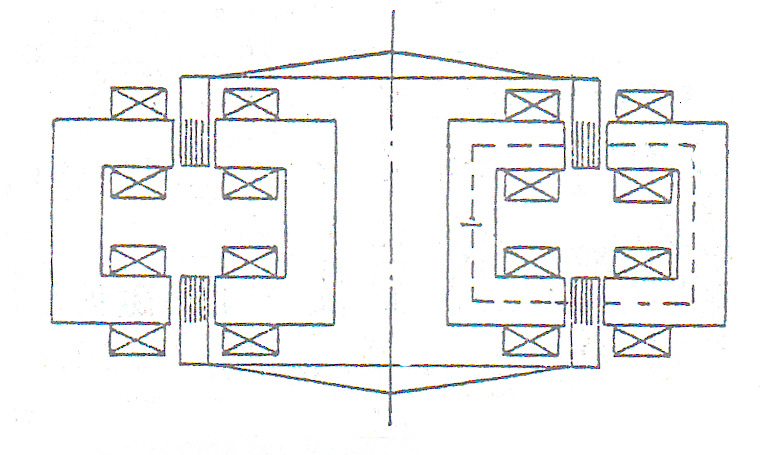

圖22 雙環強磁選機磁系圖
圖23 SQC-6-2770型濕式強磁選機1-給礦裝置；2-精、中礦沖洗；3-分選轉環；4-激磁線圈；5-鐵芯；6-接礦槽；7-機座；8-聯軸器；9-減速機；10-電動機。
圖23b為本機環鏈?zhǔn)酱畔?/span>
7、永磁環式磁選機（圖24）

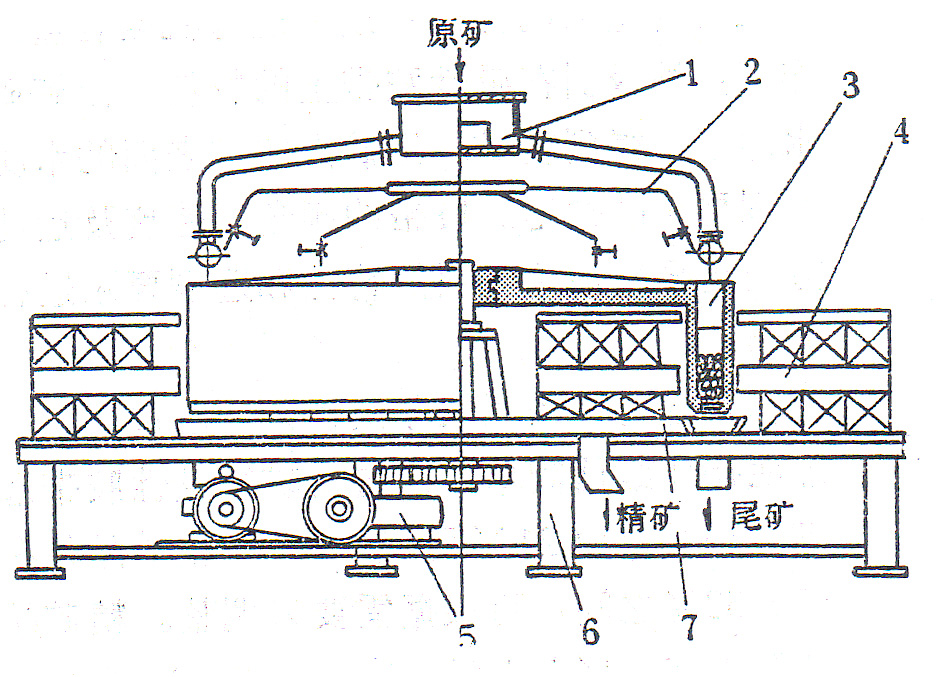

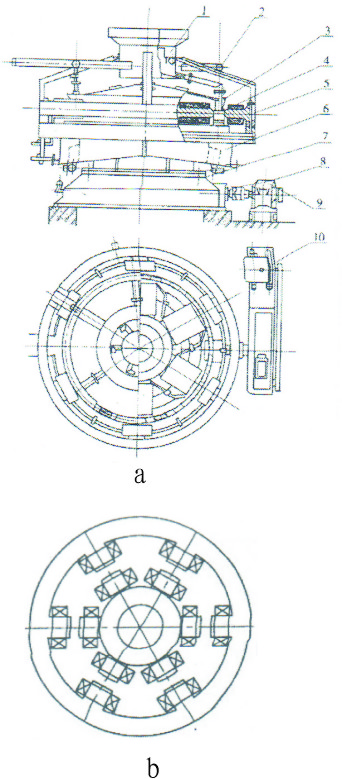

圖24 永磁環式磁機的結構圖1-給礦斗；2-沖洗系統；3-分選環；4-磁系；5-傳動系統；6-機架；7-接礦環槽
8、無鐵芯平環磁選機
（1）SOL型平環磁選機（圖25）

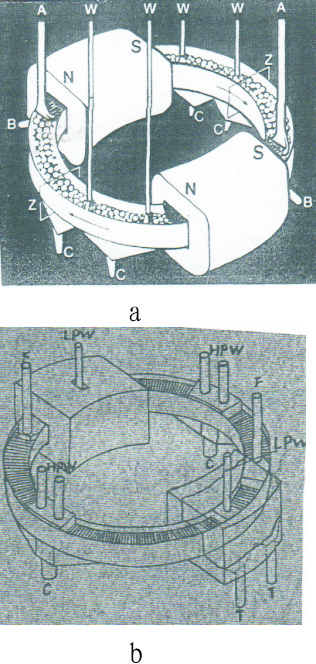

圖25 SOL型平環磁選機圖25a中A-給礦；B-尾礦；C-精礦；W-沖洗水；Z-磁場中性區
圖25b中 F-給礦；C-精礦；T-尾礦；LPW-低壓沖洗水；HPW-高壓沖洗水

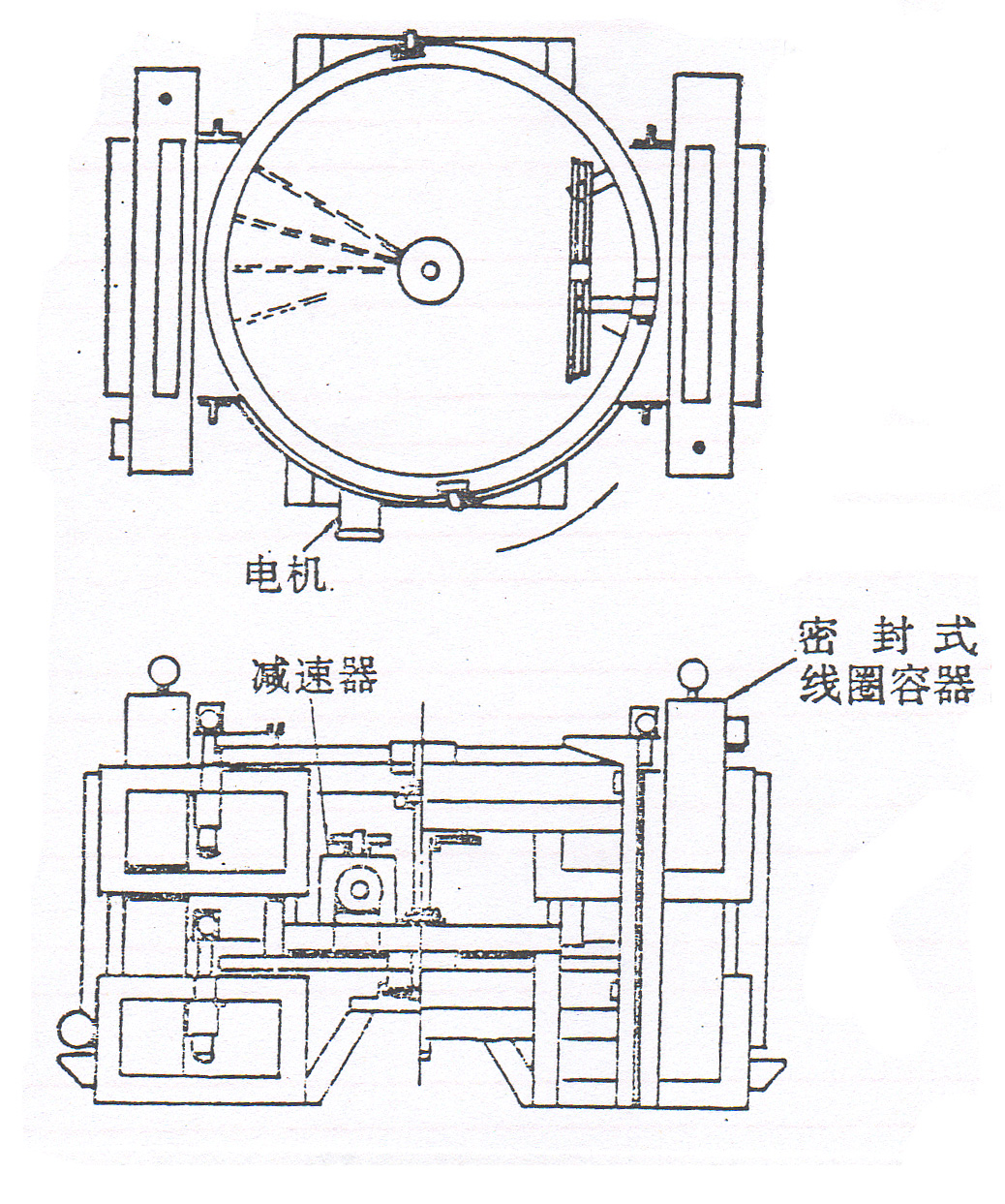

（2）Sala型平環磁選機（圖26）
圖26 Sala型平環磁選機
圖27 Sala型機的密封裝置
（二）立環式高梯度強磁選機

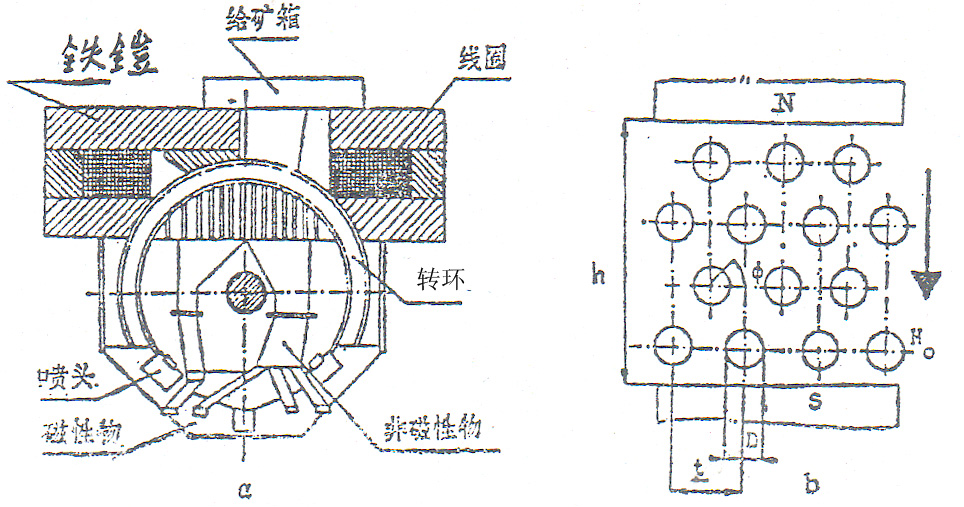

1、VMS型高梯度磁選機

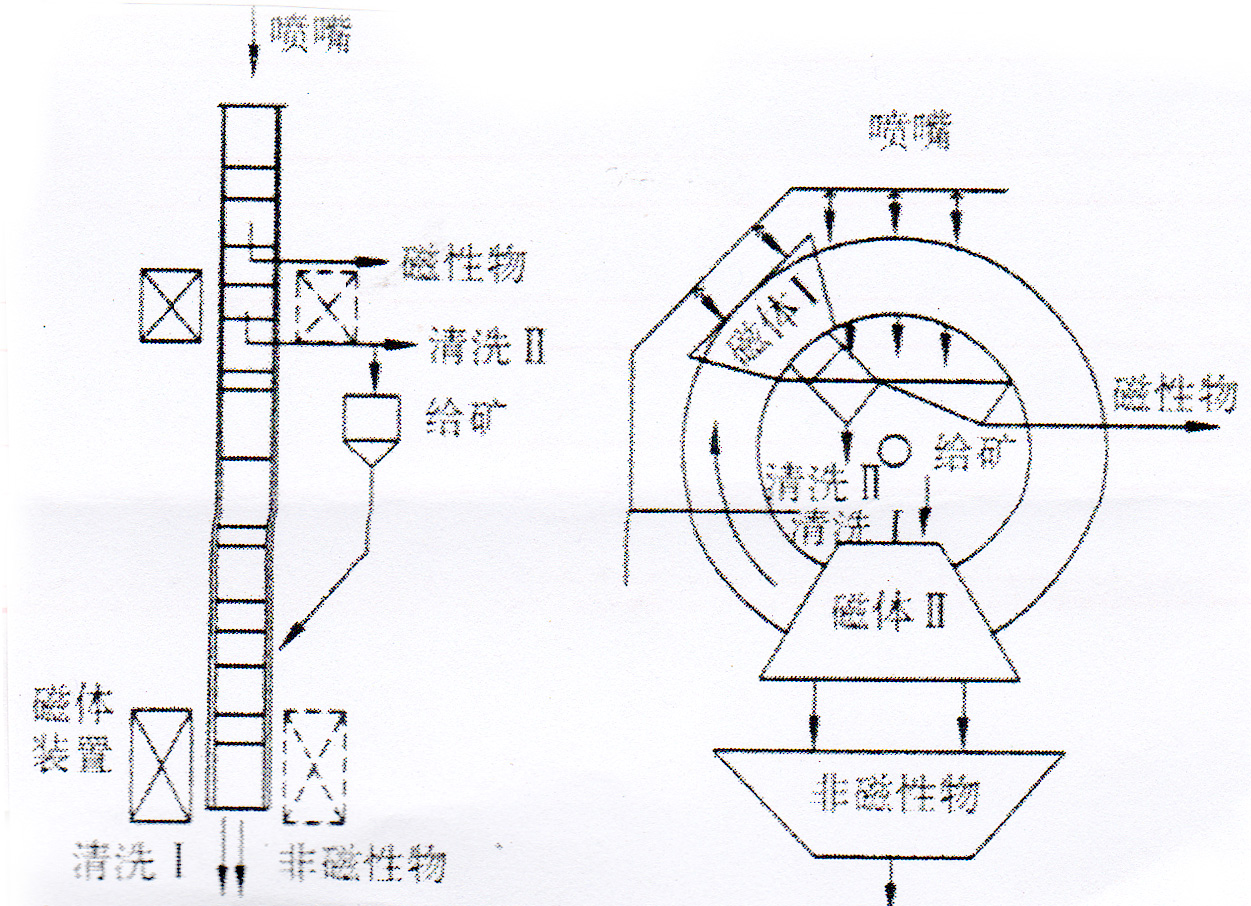

圖28 VMS型高梯度磁選機：a—結構示意圖；b—棒介質的排列
圖29工業型VMS磁選機
2、VMKS-1型高梯度磁選機（圖30）
圖30 VMKS-1型高梯度磁選機結構示意圖
此機是VMS機的發展，也是立環脈動高梯度磁選機發展的基礎。

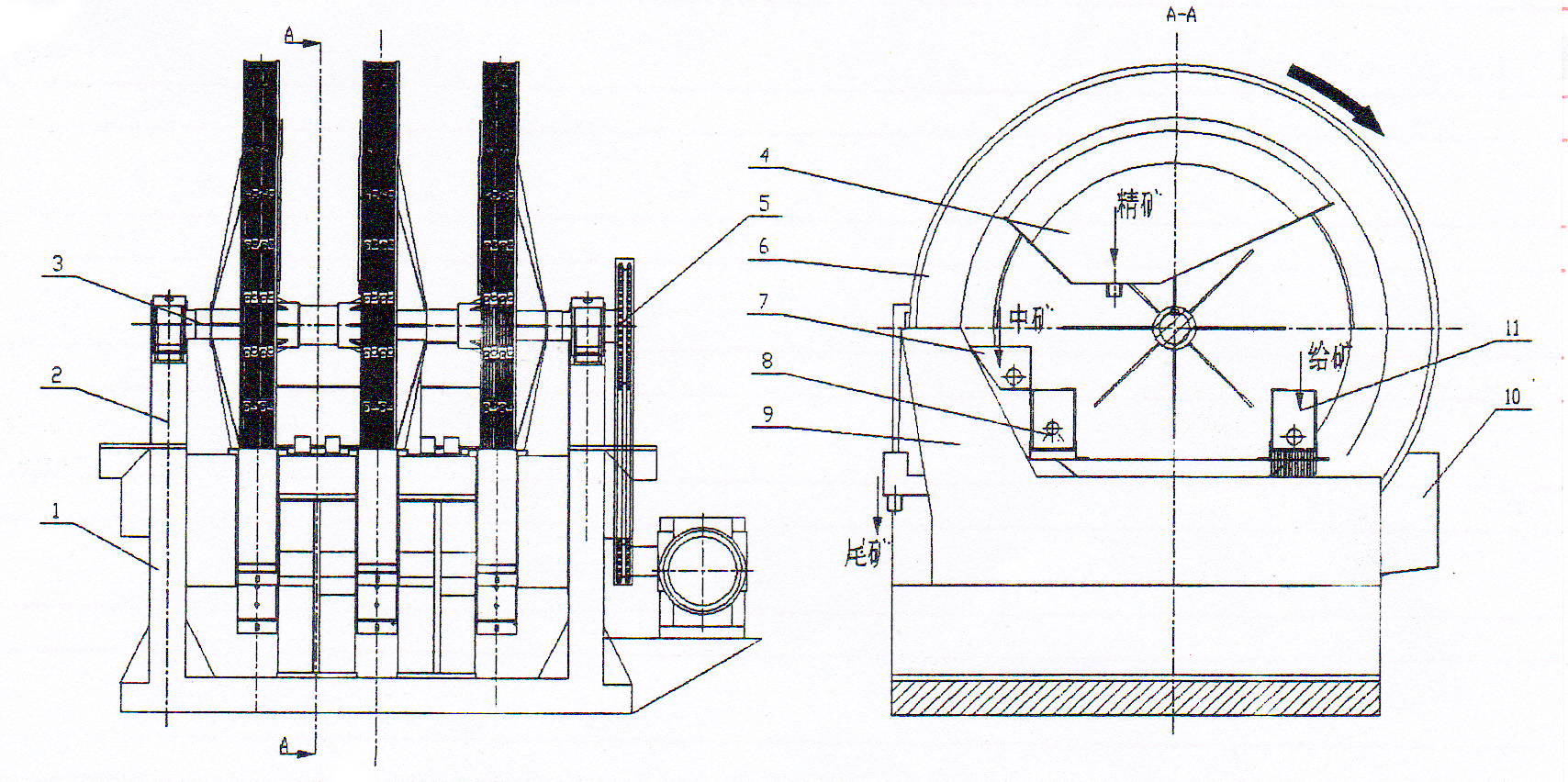

3、雙立環強磁場磁選機（圖31）

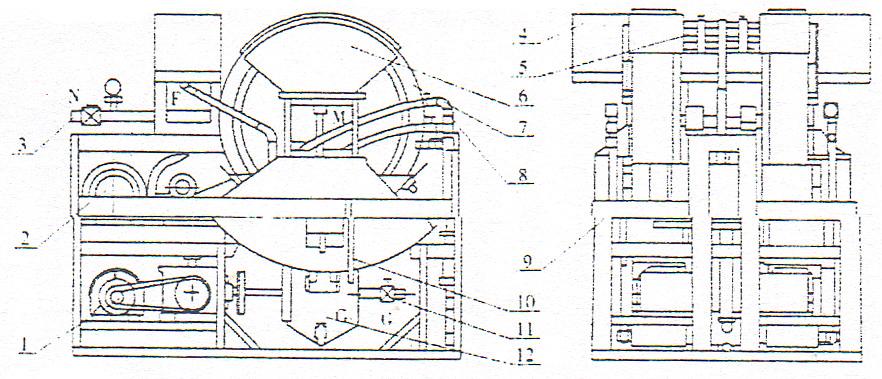

圖31 φ1500雙立方環濕式強磁場磁選機結構圖
4、立環脈動高梯度磁選機（圖32）
圖32 立環脈動高梯度磁機結構示意圖
此種機激磁線圈冷卻方式目前有三種：（1）空心銅管線圈水內冷；（2）實心導線繞制的小線圈之間通水冷卻；（3）實心導線線圈浸于油中冷卻。
5、濕式雙立環雙脈動SSS-Ⅱ型高梯度磁選機（圖33）

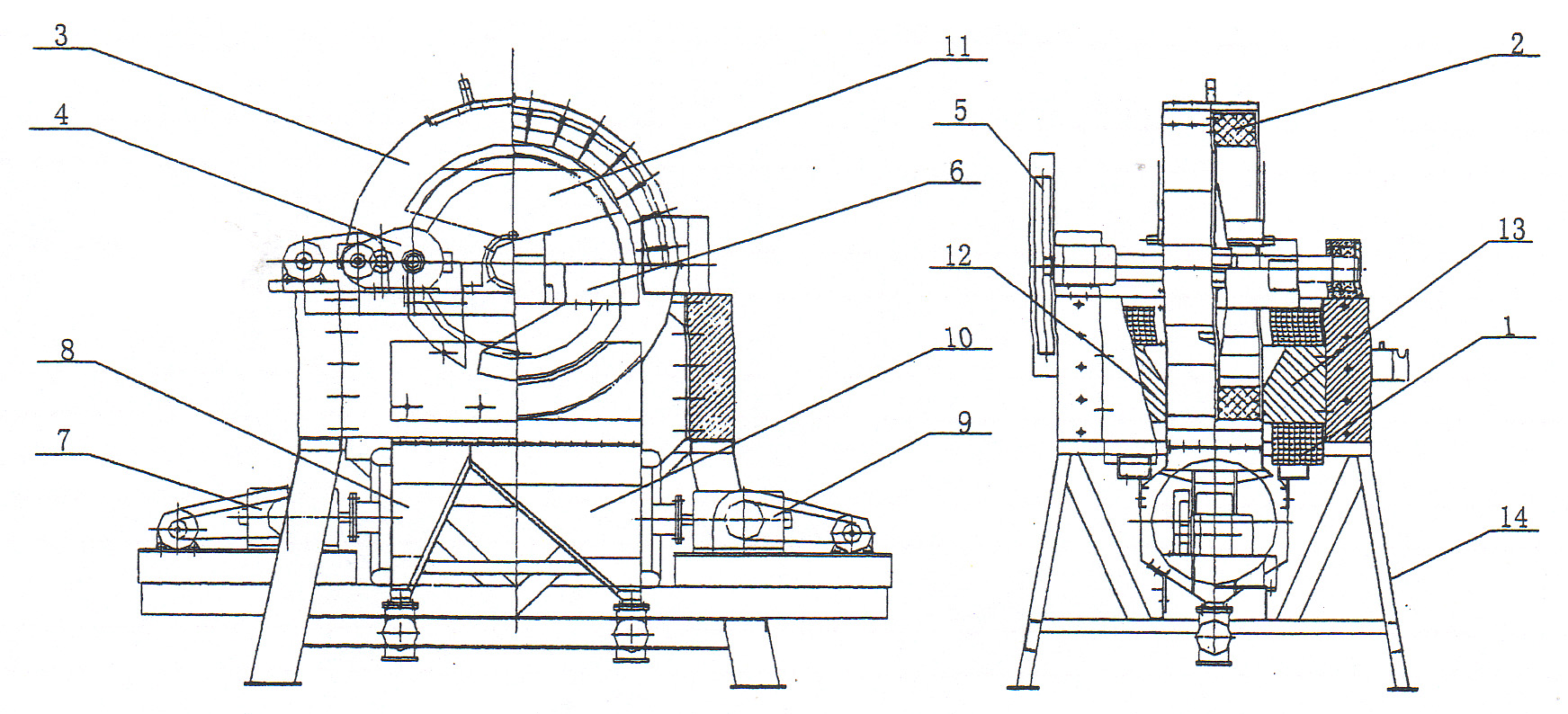

圖33 SSS-Ⅱ 型高梯度磁選機的結構圖1-激磁線圈；2-聚磁介質；3-分選環；4-電動機；5-齒輪付；6-給礦斗；7、9-脈動機構；8-中礦斗；10-尾礦斗；11-精礦斗；12-左磁極；13-右磁極；14-支架
此機與圖32機的區別為：圖32機為垂直磁場，給礦漿流與磁場平行，圖33機為水平磁場，給礦漿流與磁場垂直。

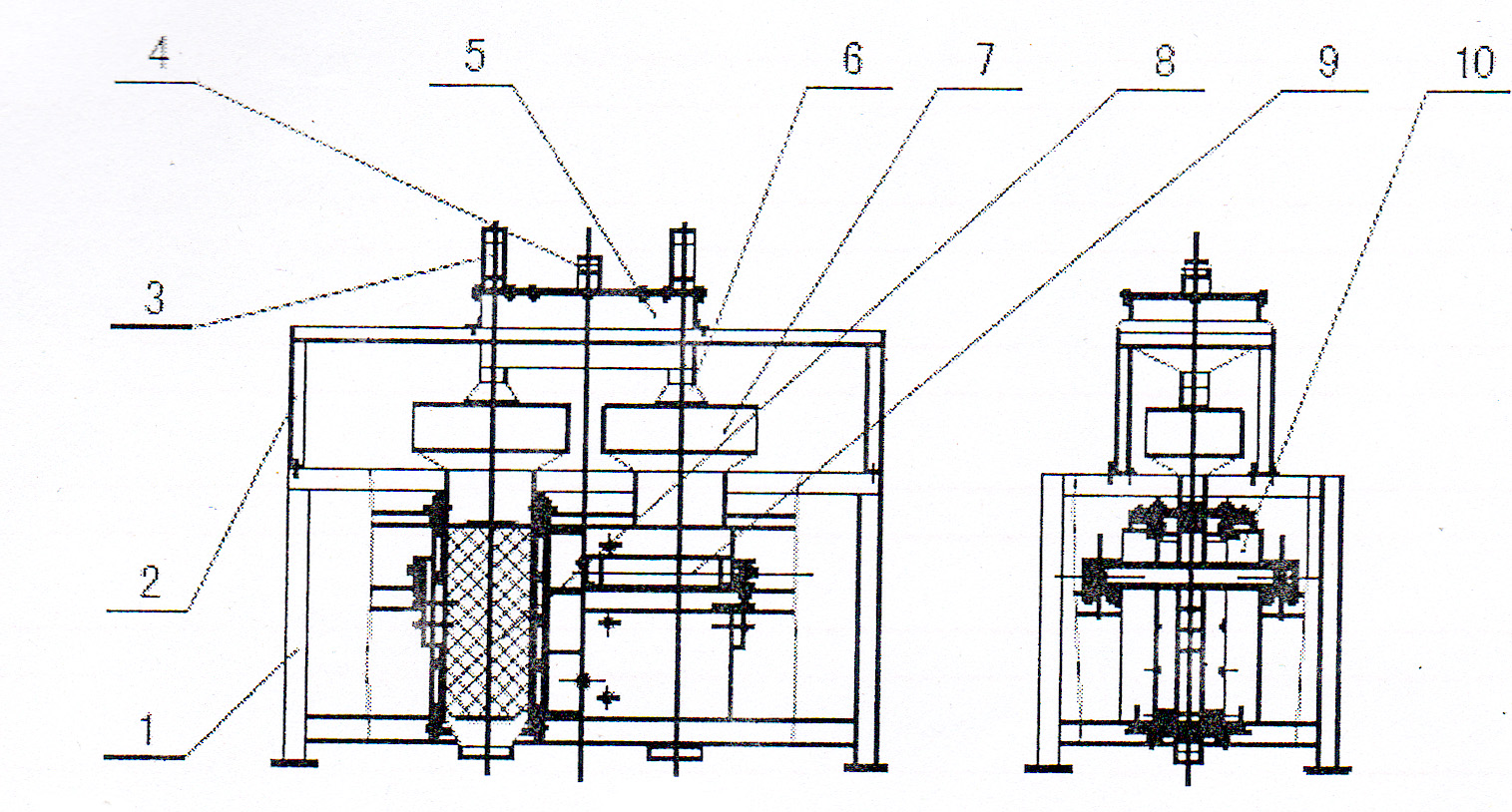

6、YG1-15永磁脈動雙立環高梯度磁選機（圖34）
圖34 YG1-15永磁雙立環高梯度磁選機結構示意圖
此機磁系由鐵氧體和釹鐵硼組成，背景場強0.5～0.6T（磁極距90mm）。
7、LYC-720型永磁立環高梯度磁選機（圖35）
圖35 LYC-720型永磁立環高梯度強磁選機整機結構示意圖
此機磁系材料為釹鐵硼，工作（感應）場強1.05T，磁極距可調，從而調整分選空間的場強。
8、YLHG永磁立環高梯度磁選機（圖36）
圖36 YLHG型永磁立環高梯度磁選機結構示意
此機分選環直徑為φ1000～φ1800，環寬度120～150mm，背景場強主磁極為0.6～0.7T，付磁極0.18～0.2T，付磁極的作用是使磁介質磁化，使吸于其上的磁性礦粒在向上運動時不脫落。
9、貝特曼永磁立環高梯度磁選機（也稱鐵輪式永磁高梯度磁選機）（圖37）
圖37貝特曼永磁立環高梯度磁選機
10、上部給礦立環高梯度的磁選機（圖38）
圖38上部給礦立環高梯度磁選機
四、槽式磁選機
圖39為雙槽往復式永磁高梯度磁選機。磁系為釹鐵硼，背景磁場強度0.8T。其分選過程為：當分選槽進入磁場區后，給入礦漿，磁性礦粒吸于磁介質上，非磁性礦粒不受磁力作用，直接由下部排出。
圖39 雙槽往復式永磁高梯度磁選機構圖
當磁介質吸附達到飽和后，給礦閥將自動關閉，驅動氣缸將分選槽推出磁場區，脫離磁場后，在上部沖洗水清洗的作用下磁性顆粒脫離磁介質排入磁性產品接礦槽；沖洗干凈的磁介質再由氣缸拉回磁場區，重復以上的分選作業。
結語
文中簡要介紹了筒式、輥式、環式和槽式等主要磁選設備的概況，目的是使讀者對上述幾種類型的磁選機有一較全面了解，為改進和創新磁選設備做參考。
作者：孫仲元 中南大學 教授 湖南長沙 郵編410083
