PP（丙綸）紡粘無紡布在生產(chǎn)過程中添加碳酸鈣填充母料讓其在價格、加工過程、生產(chǎn)成本、物理指標等方面占據(jù)了更多的優(yōu)勢。大大拓展了PP紡粘無紡布的應用領域和持續(xù)發(fā)展，節(jié)能減排是紡粘性無紡布行業(yè)發(fā)展的必然趨勢。今天我們就來介紹一下碳酸鈣在無紡布中的工藝及其應用！
碳酸鈣在PP紡粘無紡布中的制造工藝

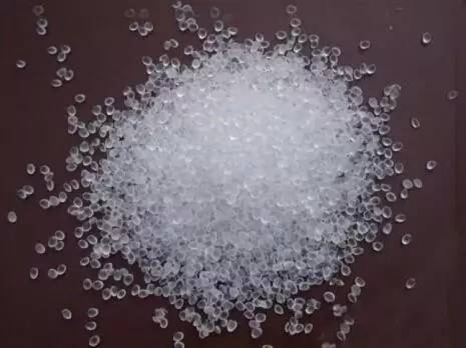

PP紡粘無紡布生產(chǎn)使用的原料為高熔指數(shù)聚丙烯，與碳酸鈣填充母料混合均勻，由料斗進入螺桿擠壓機中擠壓熔融后進入連續(xù)式預過濾器，再進入紡絲箱體。熔體經(jīng)計量泵進入紡絲頭，靠計量泵準確的計量，將熔體定量的輸送到噴絲板，并經(jīng)噴絲孔形成連續(xù)的熔體細流，即初生纖維。初生纖維再經(jīng)驟冷風冷卻和氣流牽伸而形成長絲束。長絲束經(jīng)擺絲輥往復擺動，均勻地鋪放在運行中的成網(wǎng)簾上形成纖網(wǎng)。
為什么選用碳酸鈣做填充母料？
碳酸鈣是一種極其重要的無機化工產(chǎn)品，廣泛應用于塑料、橡膠、涂料、造紙等工業(yè)中。目前工業(yè)上常用的幾種填充劑的特性如下：
碳酸鈣：在紡粘無紡布中加入填充料母粒的目的是為了降低成本，從塑料樹脂改性功能并降低成本的經(jīng)驗上看，最為價廉易得，外觀為白色、無味粉末。相對密度2.71，折光率1.65，莫氏硬度為3。
高齡土：易分散，比碳酸鈣價錢相對高些，外觀也為白色，相對密度為2.6，折光率為1.56。
滑石粉：易分散，加工過程中對設備有一定的潤滑性，為帶固體結(jié)晶的白色粉末。想對密度在2.7～2.8之間，而價格相對貴一些。
云母粉：相對白度低些，由于云母粉無毒可用于食品接觸的制品中，相對密度在2.8～3.0之間，折射率為1.59，莫氏硬度為3。
硅灰石：相對密度2.9，折射率1.63，莫氏硬度4.5，最大優(yōu)點是不吸濕，并對顏色母粒影響不大。
所以，無紡布制作過程中一般選擇填充劑一般都以碳酸鈣為主，生產(chǎn)過程中適當?shù)募右稽c高齡土或硅灰石增加分散性和透明性。一般選擇碳酸鈣目數(shù)在1500目以上，也不能太細，因為太細目數(shù)價格高，另外超細粉末一般分散不開。
填充料的填充方法
在不改變生產(chǎn)設備和生產(chǎn)工藝條件下，填充料放在色母粒的加料斗進行加入，但是添加比例也會因此受限。有些廠家另外增加一個大些的料斗和喂料器，來特意加填充料。這樣粒料最大加入量在20%左右，粉料在8%左右。而現(xiàn)在有些廠家增加一臺或幾臺拌料機把這些料攪拌均勻后人工投到料斗里，相對均勻些。添加比例高達30%，粉料也能達到15%左右。有的廠家攪拌均勻后吸到料斗里，均勻程度相對差些，但也可添加到20%～30%。
由于填充母粒是降低成本的，所以填充母粒中的填充劑濃度越高成本就越低，用戶添加比例較少。反之，濃度越低成本就越高，用戶添加比例就多。而且生產(chǎn)功能母粒不能加填充母粒，以免影響其功能性。
雖然用碳酸鈣作填充母料可以提高無紡布的產(chǎn)量，從而降低成本，但是該方法生產(chǎn)出來的無紡的抗撕裂性很差，在使用過程中極易受到磨損。為了改善這種弊端，
使用填充母粒注意事項如下：
1、生產(chǎn)功能母粒不能加填充母粒，以免影響其功能性，填充劑對部分功能劑有阻礙作用，而對顏色無影響。
2、填充母粒有一定的降解作用，影響到無紡布的壽命，尤其是粉料生產(chǎn)的無紡布降解很明顯。
3、本產(chǎn)品使用檢測標準有：
GWKB3-2000生活垃圾焚燒控制標準
GB 3682熔體流動速率
Q/TNGM 01-2006聚丙烯纖維色母粒壓力升指數(shù)測試方法
GB 1033填充母粒密度測試方法
GB 2913白度測試
4、填充母粒不易在空氣中長期放置，其吸潮性很強，會影響可紡性，不定期用可以選擇抽真空包裝填充母粒。
資料來源：leboo，粉體技術網(wǎng)
更多精彩！歡迎掃描下方二維碼關注中國粉體技術網(wǎng)官方微信（粉體技術網(wǎng)）
|
