近日，中國科學(xué)院合肥物質(zhì)科學(xué)研究院先進制造技術(shù)研究所研究員王曉杰課題組提出將少量石墨烯與聚二甲基硅氧烷（PDMS）混合，從而提升PDMS導(dǎo)熱性能的研究思路，并與強磁場科學(xué)中心方軍課題組合作，在10特斯拉強磁場設(shè)備下制備出各向異性的石墨烯/PDMS復(fù)合材料。研究結(jié)果表明，石墨烯在強磁場下的取向可以顯著地提升PDMS的熱導(dǎo)率。
PDMS作為高分子有機硅聚合物的一種，具有高光學(xué)透明度、化學(xué)惰性、無毒、非易燃等特性，廣泛應(yīng)用于生物微機電系統(tǒng)、微流體裝置以及柔性電子設(shè)備等多個領(lǐng)域。然而PDMS的低熱導(dǎo)率嚴(yán)重制約了它的應(yīng)用功能。近年來，科研人員持續(xù)探索通過填充高熱導(dǎo)率填料以提高聚合物導(dǎo)熱性能的方法，然而很難在保證聚合物本身的柔韌性等優(yōu)勢的前提下大幅度地提升聚合物的導(dǎo)熱性能。
該課題組選用石墨烯（室溫下熱導(dǎo)率可高達5000W·m-1·K-1）作為導(dǎo)熱填料，與PDMS基體混合均勻后，在10T強磁場下使石墨烯發(fā)生取向形成各向異性化的特殊結(jié)構(gòu)，從而有效地提升PDMS的導(dǎo)熱性能。

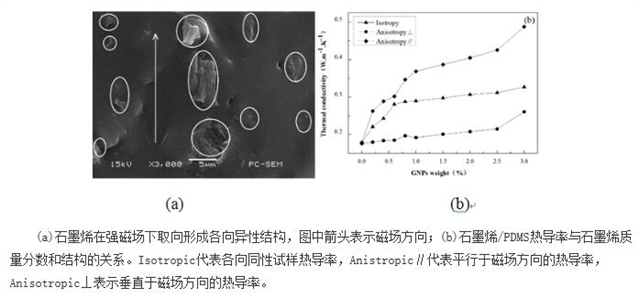

研究結(jié)果表明，在石墨烯質(zhì)量填充分?jǐn)?shù)為3%的情況下，各向異性石墨烯/PDMS的熱導(dǎo)率比純PDMS材料高出174%。并且，在如此低的石墨烯填充情況下，PDMS可以保持其良好的柔韌性和生物適應(yīng)性。該研究提出的在強磁場下使石墨烯發(fā)生取向形成各向異性化結(jié)構(gòu)的方法，可以有效地提升復(fù)合材料的熱導(dǎo)率，具有良好的應(yīng)用前景。
資料來源：中國科學(xué)院合肥物質(zhì)科學(xué)研究院
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
