為了解決硅在充放電過(guò)程中不穩(wěn)定的問(wèn)題，人們一直在尋找更加有效的方法以緩解這種現(xiàn)象。鎂熱還原是一種常用的還原方法。通過(guò)鎂熱還原法可以由二氧化硅制備納米硅，實(shí)現(xiàn)了使用地球上豐富的反應(yīng)物制備納米Si的可能性。已經(jīng)有研究用該方法制備出納米硅材料，電化學(xué)性能得到改善，但是該方法有一個(gè)缺點(diǎn)，就是反應(yīng)溫度高，導(dǎo)致產(chǎn)生Mg2Si等副產(chǎn)物。雖然后來(lái)也有在熔融的AlCl3中進(jìn)行，以降低反應(yīng)溫度，但在該方法中需要大量的無(wú)水熔融鹽，這對(duì)于隨后的分離是沉重的負(fù)擔(dān)。
最近，北京大學(xué)的研究者們提出了一種“活性球磨”法，解決了以往制備硅時(shí)出現(xiàn)的操作復(fù)雜，雜質(zhì)含量高的問(wèn)題，所得材料表現(xiàn)出極具優(yōu)勢(shì)的電化學(xué)性能。

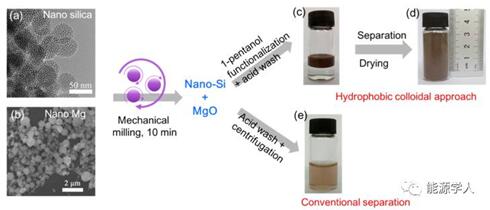

圖1. 球磨納米二氧化硅制備疏水性膠體納米硅的示意圖；（a）SiO2的TEM圖像；（b）納米Mg的SEM圖；（c）疏水性納米Si上層與含有MgCl2的透明水溶液清楚分離；在一批（d）中可以以?5g的規(guī)模獲得納米Si的干粉。（e）為了比較，常規(guī)的酸洗和離心形成的高度混濁液。
研究人員通過(guò)對(duì)這種經(jīng)典反應(yīng)的改善，更有效地制備出了納米Si。使用Mg納米顆粒作為還原劑，以機(jī)械研磨代替高溫條件。此外，通過(guò)表面官能化將納米Si以疏水性膠體的形式分離，使納米Si顆粒的損失最小化。研究小組用乙氧基官能化納米Si，做成優(yōu)異的分散體，可以通過(guò)這樣就可以使硅很好的分散在溶劑中，輕松地實(shí)現(xiàn)了表面碳涂層前驅(qū)體包覆。碳涂層包覆納米Si表現(xiàn)出優(yōu)異的鋰儲(chǔ)存性能，與現(xiàn)有技術(shù)的Si基負(fù)極材料相當(dāng)。當(dāng)電流密度為2.1A/g時(shí)，500次循環(huán)后的可逆容量仍高達(dá)1756mAh/g。

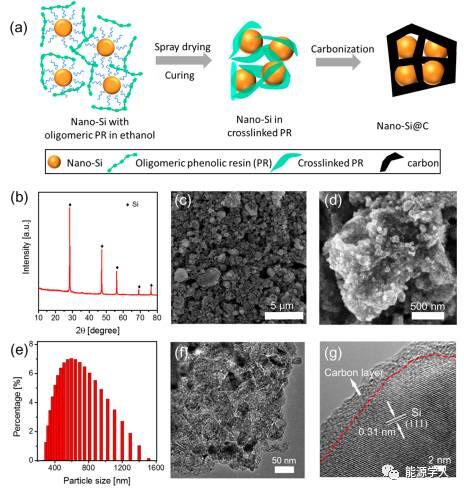

圖2. （a）納米硅碳化示意圖。（b-g）碳含量為21 wt％的納米Si@C樣品結(jié)構(gòu)表征：（b）XRD圖，（c，d）SEM圖像，（e）粒度分布，（f，g）TEM和HRTEM圖像。

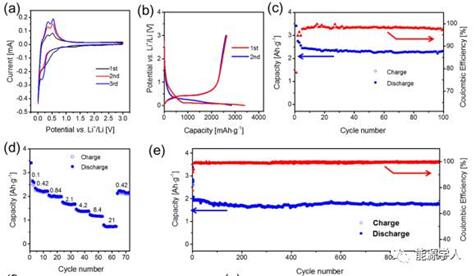

圖3. 納米SiC樣品的電化學(xué)性能。（a）前三個(gè)周期的CV曲線；（b）電流密度為0.1A/g時(shí)的充放電曲線；（c）電流密度為0.1A/g時(shí)的循環(huán)性能。（d）電極倍率性能；（e）電流密度為2.1A/g時(shí)的循環(huán)性能。在（c-e）中，前三個(gè)循環(huán)以0.1A/g進(jìn)行測(cè)試。
總的來(lái)說(shuō)，研究人員對(duì)該方法提出了兩點(diǎn)改進(jìn)：
●通過(guò)球磨法代替高溫反應(yīng)條件，減少副反應(yīng)
●納米Si與1-戊醇反應(yīng)以疏水膠體的形式分離，減少Si顆粒的損失。
這些結(jié)果表明，具有良好鋰儲(chǔ)存性能的納米Si可以大量制備，并且原料豐富、操作簡(jiǎn)單。這為下一代高性能、低成本鋰離子電池硅基負(fù)極的開(kāi)發(fā)提供了新的借鑒。
資料來(lái)源：能源學(xué)人
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
