硅微粉是以石英砂、熔融石英砂等為原料，經研磨、精密分級、除雜等多道工藝加工而成的二氧化硅粉體材料，廣泛應用于大規模集成電路封裝中覆銅板以及環氧塑封料填料。

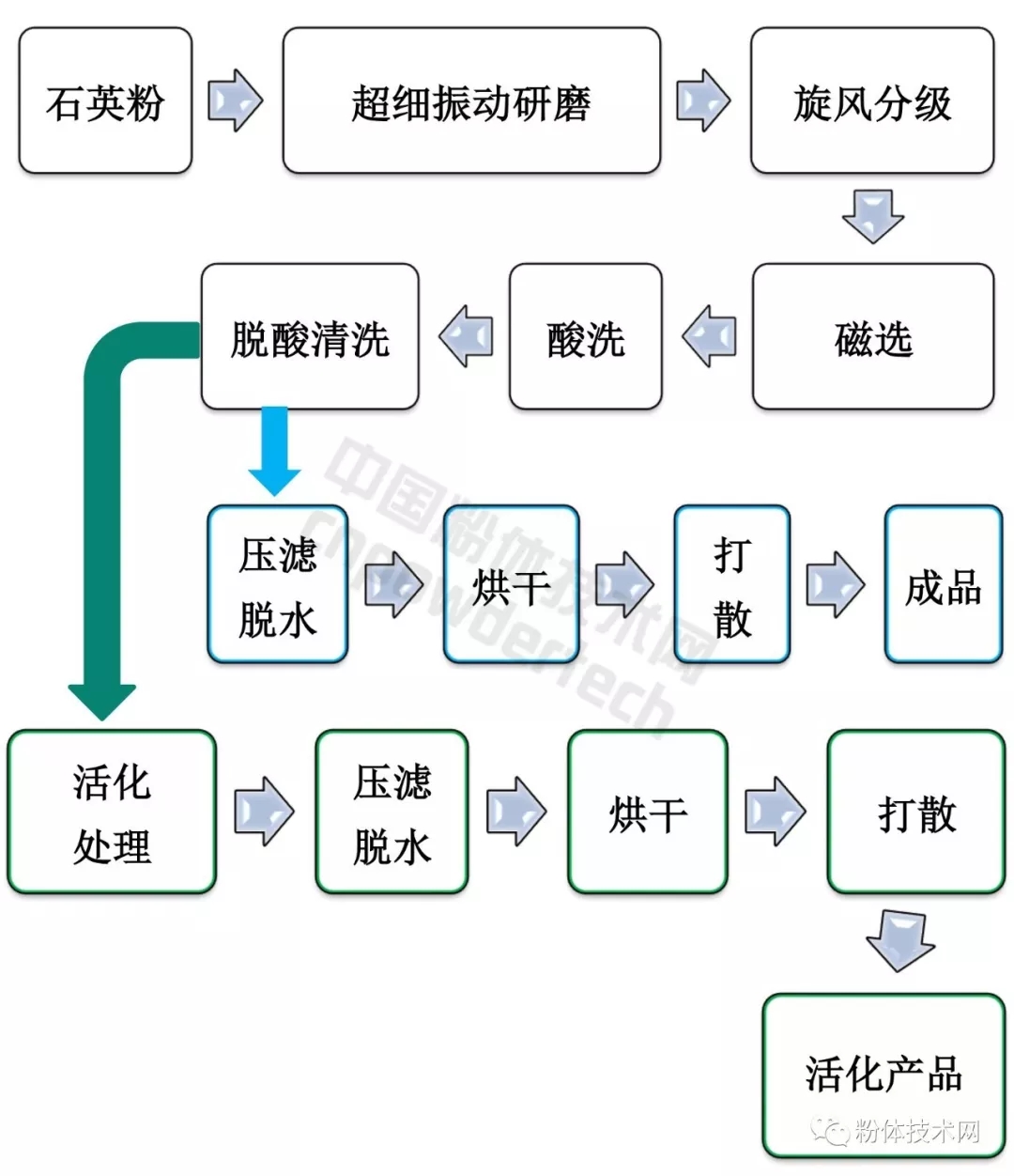

▲超細硅微粉生產工藝
在超細硅微粉生產過程中，常采用的研磨設備有球磨機和振動磨，并配備精細分級設備。振動磨是利用磨礦介質受磨機的振動作用，在磨機腔體內滑動、滾動而對物料進行研磨，其粉磨作用主要靠磨介的劇烈沖擊和不斷的旋轉（自轉和公轉），使物料迅速粉碎。
相對于球磨機，振動磨填充率可高達80%，高填充率導致磨介更頻繁的沖擊，對細顆粒物料能量利用率更高。

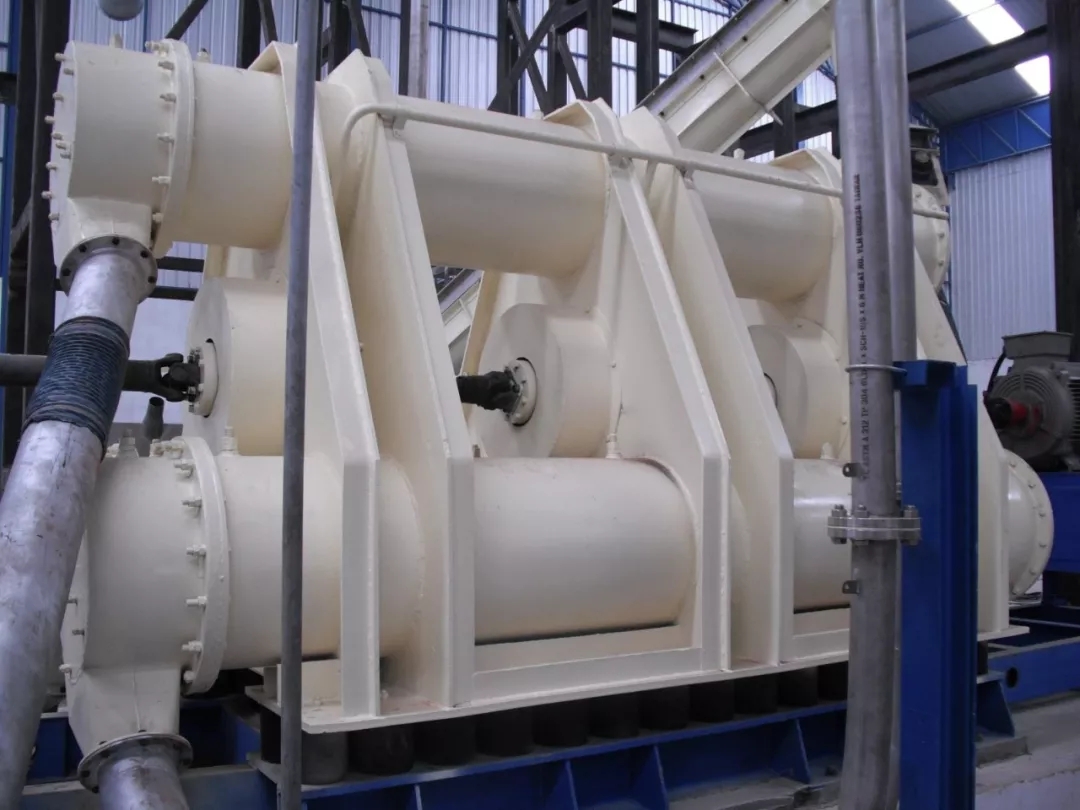

▲振動磨
那么，在硅微粉實際生產過程中，如何優化振動磨分級系統工藝呢？
1、振動磨貼內襯后的有效直徑及振動頻率
振動磨一般采用氧化鋁作為內襯，提高磨腔有效直徑。介質也多為氧化鋁介球，比重大，有利于物料的粉碎研磨。在振動頻率選定的情況下，有效直徑越小，粉碎效率越小，產量越低。
振動頻率直接影響著產品的研磨效率以及設備損耗和能耗。根據產能及分級機的處理能力確定適當?shù)恼駝宇l率是高效可控生產出粒度分布合理的產品的一個關鍵因素。
2、中間料倉的下料方式
中間料倉進料方式為通過氣力輸送把粉體抽到料倉上方的真空料倉，通過聯動閥板的開關將粉體落入中間料倉，使密閉的中間料倉中帶入大量氣體形成料拱，導致粉體下料不均勻。
另外，微米級硅微粉表面吸附強，且物料含水、吸潮或靜電作用增強了物料與倉壁的粘附力，從而在卸料處導致結拱，影響下料流暢性。
下料不順暢會導致振動磨進料不均勻，進而影響出料均勻和粉體粒度分布，需要頻繁調整分級機頻率等設備參數，造成產量不穩定、產品合格率低等問題。
針對中間料倉下料不暢，可采用振動料斗輔助下料，便可有效解決下料不暢問題，保證生產的順暢高效。
3、分級機的主要參數調節
在產品控制階段，通過調節分級器的葉輪片數、葉輪轉速、引風機的風壓、風量及二次風柵淘洗器的大小等來調節產品的粒度和產量。
如果風量過小，則產品粒度容易變細，產量降低；葉輪片數過少，則易形成高轉速，不利于分級，產品質量降低；二次風柵陶洗器開度過小，粗料中夾雜的細粉提取不干凈，影響分級效率。
4、耐磨防護
由于石英硬度高，對設備磨損嚴重，容易污染產品，必須對設備進行耐磨防護處理，尤其是電子級高純硅微粉，對雜質含量要求在幾個ppm以下，設備的防護方法是十分關鍵的。
所有腔體及管道等靜止件，采用陶瓷或有機耐磨材料作內襯是十分有效可靠的。但分級轉子由于其高速旋轉，構造復雜，磨損最嚴重，防護難度較大。
使用振動磨分級系統生產的電子級高純超細硅微粉為類球形粉體，相比球磨分級系統生產的不定形硅微粉其比表面積大，可以與環氧樹脂之間充分接觸，分散性較好。同時類球形硅微粉的粒徑比無定型粒徑要小，分散在環氧樹脂中后相對增加了與環氧樹脂間的接觸面積，增多了結合點，更有利于提高兩者的相容性。
來源：振動磨分級系統在電子級高純超細硅微粉生產中的應用，作者：武英峰
