吸油值也稱樹脂吸附量，表示填充劑對樹脂吸收量的一種指數(shù)。在實際應(yīng)用中，大多數(shù)填料用吸油值這個指標(biāo)來大致預(yù)測填料對樹脂的需求量。吸油值不同，則粉體填料的粒度、比表面積、分散性、潤濕程度、吸附性能不同，從而影響粉體與高聚物作用的相容性，所以吸油值直接影響材料質(zhì)量、性能及用途。
▲粉體吸收油的兩種主要形態(tài)
因此，吸油值的準(zhǔn)確測定至關(guān)重要，今天粉體技術(shù)網(wǎng)專門總結(jié)了各類非金屬礦粉體的吸油值檢測方法及其步驟，以期對大家有所幫助。
碳酸鈣吸油值的檢測方法及步驟
高嶺土吸油值的檢測方法及步驟
滑石粉吸油值的檢測方法及步驟
砂狀粗顆粒吸油值的檢測方法及步驟
1、碳酸鈣吸油值的檢測方法及步驟
（1）試劑
鄰苯二甲酸二辛脂（DOP）
（2）儀器
調(diào)刀：長178mm，寬7mm-8mm；
玻璃板或釉面瓷板：20cm×20cm；
滴瓶：60mL。
（3）分析步驟
稱取約5g試樣，精確至0.01g，置于玻璃板或釉面瓷板上，用已知質(zhì)量的盛有DOP的滴瓶滴加DOP。在滴加時用調(diào)刀不斷進(jìn)行翻動研磨，起初試樣呈分散狀，后逐漸成團(tuán)直至全部被DOP所潤濕，并形成一整團(tuán)即為終點(diǎn)。稱取滴瓶質(zhì)量，精確至0.01g。整個測定要求在10min-30min內(nèi)完成。
（4）結(jié)果計算
吸油值以每100g碳酸鈣所吸收DOP的質(zhì)量（g）表示，按下式計算：
式中：
m1：滴加DOP之前滴瓶和DOP的質(zhì)量的數(shù)值，單位為克（g）；
m2：滴加DOP之后滴瓶和DOP的質(zhì)量的數(shù)值，單位為克（g）；
m：試料的質(zhì)量的數(shù)值，單位為克（g）。
取平行測定結(jié)果的算術(shù)平均值為測定結(jié)果，平行測定結(jié)果的絕對差值符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定。
2、高嶺土吸油值的檢測方法及步驟
（1）試劑
蓖麻油（分析純）
（2）儀器
平板磨砂玻璃：尺寸不小于300mm×400mm；
鋼制調(diào)刀：長280mm，寬22-28mm
其他：滴管、滴瓶、電子天平（精度0.001g）

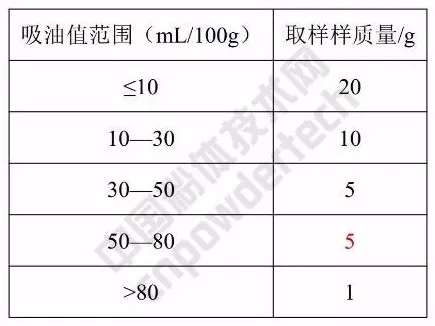

（3）取樣量
（4）分析步驟
稱樣，在千分之一天平上稱取5g被測樣品量，稱取樣品量應(yīng)準(zhǔn)確到±0.002g，記為W1；
將盛有蓖麻油的滴瓶連同滴管放在天平上稱重，記為W2；
將試樣置于平板上，用滴管滴加蓖麻油，每次加油量不能超過10滴，而后用調(diào)刀用力壓研，使油充分滲入樣品中，繼續(xù)以此速度滴加至油和試樣近團(tuán)塊時止。從此時起，每加一滴油后需用調(diào)刀充分研磨，當(dāng)形成稠度均勻的膏狀物，恰好不裂不碎，又能粘附在平板上時即為終點(diǎn)。用鋼刀壓研整個過程最好控制在20±1分鐘；
再將盛有蓖麻油的試劑瓶連同滴管放在天平上稱重，記為W3；
全部操作過程應(yīng)在20-25分鐘內(nèi)完成。
（5）結(jié)果計算
吸油值以每100g高嶺土所吸收蓖麻油的質(zhì)量（g）表示，按下式計算：
3、滑石粉吸油值的檢測方法及步驟
滑石粉吸油量是指干燥滑石粉用精制亞麻汕調(diào)和成恰好潤濕粉體的團(tuán)塊時，所需要的精制亞麻油的量。用100g滑石粉所需要的精制亞麻油的克數(shù)表示。
（1）材料和儀器
平板：磨砂玻璃或大理石板，尺寸不小于300mm×400mm；
調(diào)墨刀：鋼制，錐形刀身，長約140mm-150mm，最寬處為20mm-25mm，最窄處不小于12.5mm；
天平：感量不大于0.001g；
滴瓶：容量100mL；
精制亞麻油：酸值為5.0mgKOH/g-7.7mgKOH/g；
滑石粉取樣量：試樣2個，每個7g。
（2）試驗步驟
準(zhǔn)確稱量裝精制亞麻油的滴瓶的質(zhì)量（精確到0.001g）并記錄；
稱取干燥后的滑石粉試樣約5g<精確到0.001g），置于平板上；
將滴瓶中的精制亞麻油用點(diǎn)滴的方式加入平板上的試樣中。每次加油量不超過10滴，加完油后用調(diào)墨刀壓研，使油滲入試樣中，繼續(xù)滴加至油和試樣可成團(tuán)塊為止。從此時起，每加一滴油后需用調(diào)墨刀充分壓研，形成稠度均勻，恰好潤濕粉體的團(tuán)塊，不裂不碎，又能黏附在平板上時，即為終點(diǎn)；
稱量終點(diǎn)后滴瓶和精制亞麻油的質(zhì)量（精確到0.001g）并記錄。
（3）結(jié)果計算
滑石粉的吸油量按下式計算（保留小數(shù)點(diǎn)后2位數(shù)字）：
式中：
m1：滴油前滴瓶和精制亞麻油的質(zhì)量，單位為克（g）；
m2：滴油后滴瓶和精制亞麻油的質(zhì)量，單位為克（g）；
m：試樣的質(zhì)量，單位為克（g）。
取兩個平行試驗結(jié)果的平均值為報告值。
允許差：兩個平行試驗結(jié)果之間的絕對誤差應(yīng)不大于2.0g/100g口否則，應(yīng)重新測定。
4、砂狀粗顆粒吸油值的檢測方法及步驟
目前吸油值的檢測主要是針對細(xì)粉，其實粗顆粒在下游應(yīng)用也是非常廣泛，如人造大理石、人造石英石、防腐樹脂涂料等等，特別是對裝飾類樹脂制品，粗顆粒物料是少不了的一個基礎(chǔ)填料。
因此，檢測砂狀粗顆粒吸油值指標(biāo)，吸油值的大小對評價物料的密度、表面光潔度、顆粒大小均勻度等有參考價值，對板材、涂料等生產(chǎn)工藝配方調(diào)整有重要借鑒意義。
具體步驟：
顆粒不像粉體一樣可以用調(diào)刀翻滾，加了亞麻油或二辛酯（DOP）也黏合不到一起。這里規(guī)定：顆粒完全濕潤亞麻油或二辛酯（DOP）后，在某恒定時間內(nèi)亞麻油或二辛酯（DOP）不再外滴。稱重計算其吸油值。
▲ 砂狀粗顆粒吸油值的檢測方法及步驟
準(zhǔn)備精確度為0.1g%的分析天平；
取一個Ф100mm的試驗篩網(wǎng)，篩網(wǎng)目數(shù)選取比檢測物料顆粒目數(shù)尺寸小一倍（即4個目數(shù)），如檢測樣品是4目，選取篩網(wǎng)是8目，檢測樣品是12目，選取篩網(wǎng)是20目。以此類推；
通過天平，用篩網(wǎng)稱100g物料；
在這100g物料加入過量的亞麻油或二辛酯（DOP），然后把篩網(wǎng)連物料放到托盆上，靜置30分鐘。把多余的亞麻油或二辛酯（DOP）流滴到托盤上。
靜置時間到，然后稱重，計算吸油值。
2018年第四期礦物精細(xì)加工與應(yīng)用技術(shù)高級研修班
2018年12月2日-4日 廣州
培訓(xùn)大綱：
1、非金屬礦粉體精細(xì)加工技術(shù)要點(diǎn)分析
2、非金屬礦粉體表面改性技術(shù)要點(diǎn)與應(yīng)用解決方案
3、非金屬礦粉體在涂料中的應(yīng)用技術(shù)解決方案
4、非金屬礦粉體如何打開涂料行業(yè)市場解決方案
5、2018涂料狼群工程師技術(shù)沙龍
6、聯(lián)誼晚宴
報名咨詢和交流：18701083278（微信同號）
來源：《GB/T19281-2014碳酸鈣分析方法》、山西金洋煅燒高嶺土有限公司、《GB/T15344-2012滑石物理檢驗方法》
編輯整理：粉體技術(shù)網(wǎng)
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
