對(duì)于造紙用碳酸鈣來(lái)說(shuō)，磨耗率是一項(xiàng)重要指標(biāo)。磨耗率過(guò)高且長(zhǎng)期使用，勢(shì)必造成紙機(jī)以及涂布設(shè)備的快速磨損，尤其對(duì)于流漿箱、網(wǎng)部、壓榨部各相關(guān)部件產(chǎn)生明顯的損傷。因此，造紙使用的填料級(jí)碳酸鈣的磨耗率一般要求≤22g/m2。
今天，粉體技術(shù)網(wǎng)就與大家分享一下碳酸鈣磨耗率的測(cè)定方法。
碳酸鈣磨耗率的測(cè)定
1、試劑
丙酮。
2、儀器
磨耗測(cè)試儀：配有測(cè)試網(wǎng)、金屬墊片和PVC軟管。
電熱恒溫干燥箱：溫度能控制在105℃±2℃。
超聲波水浴。
鋁盤。
3、測(cè)試銅網(wǎng)的預(yù)處理
警告：測(cè)試過(guò)程使用丙酮時(shí)，應(yīng)在通風(fēng)櫥內(nèi)操作，并遠(yuǎn)離明火。
將測(cè)試銅網(wǎng)用水清洗后，再用丙酮清洗。然后將測(cè)試銅網(wǎng)浸入盛有丙酮的燒杯中，置于超聲波水浴中，清洗約60s±5s。用金屬鑷子小心取出測(cè)試銅網(wǎng)，放入鋁盤中，待測(cè)試銅網(wǎng)上的丙酮基本揮發(fā)后，將盛有測(cè)試銅網(wǎng)的鋁盤置于電熱恒溫干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷卻，稱量測(cè)試銅網(wǎng)，精確到0.0001g。
4、測(cè)試漿料的制備
（1）固體樣品
稱取100g±1g預(yù)先在105℃±2℃下干燥2h的樣品，置于預(yù)先盛有300mL水的1000mL燒杯中。用攪拌器以大約1000r/min的轉(zhuǎn)速攪拌約5min（或用超聲波水浴分散2min）后全部轉(zhuǎn)移至1000mL容量瓶中，用水稀釋至刻度，搖勻。
（2）漿（膏）狀樣品
稱取固含量100g±1g的漿（膏）狀樣品，置于1000mL燒杯中，加水至約300mL，用攪拌器以大約1000r/min的轉(zhuǎn)速攪拌約5min（或用超聲波水浴分散2min）后全部轉(zhuǎn)移至1000mL容量瓶中，用水稀釋至刻度，搖勻。
5、分析步驟
將測(cè)試儀的金屬墊片（每做25次實(shí)驗(yàn)后應(yīng)更換一個(gè)）放入測(cè)試容器底部，微凸一面朝上。用金屬鑷子把預(yù)處理好的測(cè)試銅網(wǎng)小心放在金屬墊片上，確保測(cè)試網(wǎng)磨耗面朝上，壓上圓形金屬環(huán)，同時(shí)把裝置固定在測(cè)試容器上。在測(cè)試容器中加入測(cè)試漿料。把磨耗測(cè)試轉(zhuǎn)子安放在磨耗測(cè)試儀主動(dòng)軸頂端，確保PVC軟管正對(duì)測(cè)試網(wǎng)。
提升磨耗測(cè)試儀主動(dòng)軸，把測(cè)試容器放置在其固定位置后，放低主動(dòng)軸，確保主動(dòng)軸嵌入。將測(cè)試周期設(shè)置在174000個(gè)磨耗來(lái)回（一個(gè)測(cè)試周期大約2h），啟動(dòng)磨耗測(cè)試儀開始測(cè)試。測(cè)試完成后，卸下測(cè)試容器，用金屬鑷子小心取出測(cè)試銅網(wǎng)，并用水徹底清洗，再用丙酮洗凈。然后將測(cè)試銅網(wǎng)浸入盛有丙酮溶液的燒杯中，置于超聲波水浴中，清洗約60s±5s。
用金屬鑷子小心取出測(cè)試銅網(wǎng)，放入鋁盤中，待測(cè)試銅網(wǎng)上的丙酮基本揮發(fā)后，將盛有測(cè)試銅網(wǎng)的鋁盤置于電熱恒溫干燥箱中，在105℃±2℃下干燥15min。取出后放入干燥器中冷卻，稱量測(cè)試銅網(wǎng)，精確到0.0001g。
6、結(jié)果計(jì)算

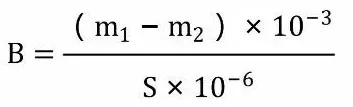

磨耗率以測(cè)試一組174000個(gè)磨耗來(lái)回的單位面積的測(cè)試銅網(wǎng)失去的質(zhì)量（B）計(jì)，數(shù)值以g/m2表示，按下計(jì)算：
式中：
ml：測(cè)試前測(cè)試銅網(wǎng)的質(zhì)量，單位為毫克（mg）；
m2：測(cè)試后測(cè)試銅網(wǎng)的質(zhì)量，單位為毫克（mg）；
S：磨耗面積（S=305），單位為平方毫米（mm2）。
取平行測(cè)定結(jié)果的算術(shù)平均值為測(cè)定結(jié)果，結(jié)果的絕對(duì)差值符合產(chǎn)品標(biāo)準(zhǔn)規(guī)定。
來(lái)源：《GB/T 19281-2014 碳酸鈣分析方法》
編輯整理：粉體技術(shù)網(wǎng)
2018年碳酸鈣精細(xì)加工應(yīng)用技術(shù)提升及實(shí)操培訓(xùn)班
2018年11月6日-8日 廣西賀州
培訓(xùn)大綱：
1、碳酸鈣粉體清潔生產(chǎn)技術(shù)
2、碳酸鈣粉體精細(xì)加工制備技術(shù)
3、碳酸鈣粉體表面改性技術(shù)開發(fā)與應(yīng)用
4、碳酸鈣粉體在有機(jī)聚合物材料中的應(yīng)用技術(shù)
5、碳酸鈣精細(xì)加工技術(shù)實(shí)操
培訓(xùn)咨詢和交流：18301216601（微信同號(hào)）
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
