重質(zhì)碳酸鈣是塑料行業(yè)的首選填料，廣泛應(yīng)用于塑料薄膜、型材、管材，塑編拉絲和人造革等塑料工業(yè)生產(chǎn)中，其在塑料加工中所起作用包括：
為塑料制品增容、增重、降低成本；
提高加工性能，分散性能；
提高尺寸穩(wěn)定性、剛性和韌性；
提高耐熱性能、抗老化以及抗紫外線性能；
并可取代昂貴的白色顏料起到一定的增白作用、提高制品的表面光澤和表面平整性等。

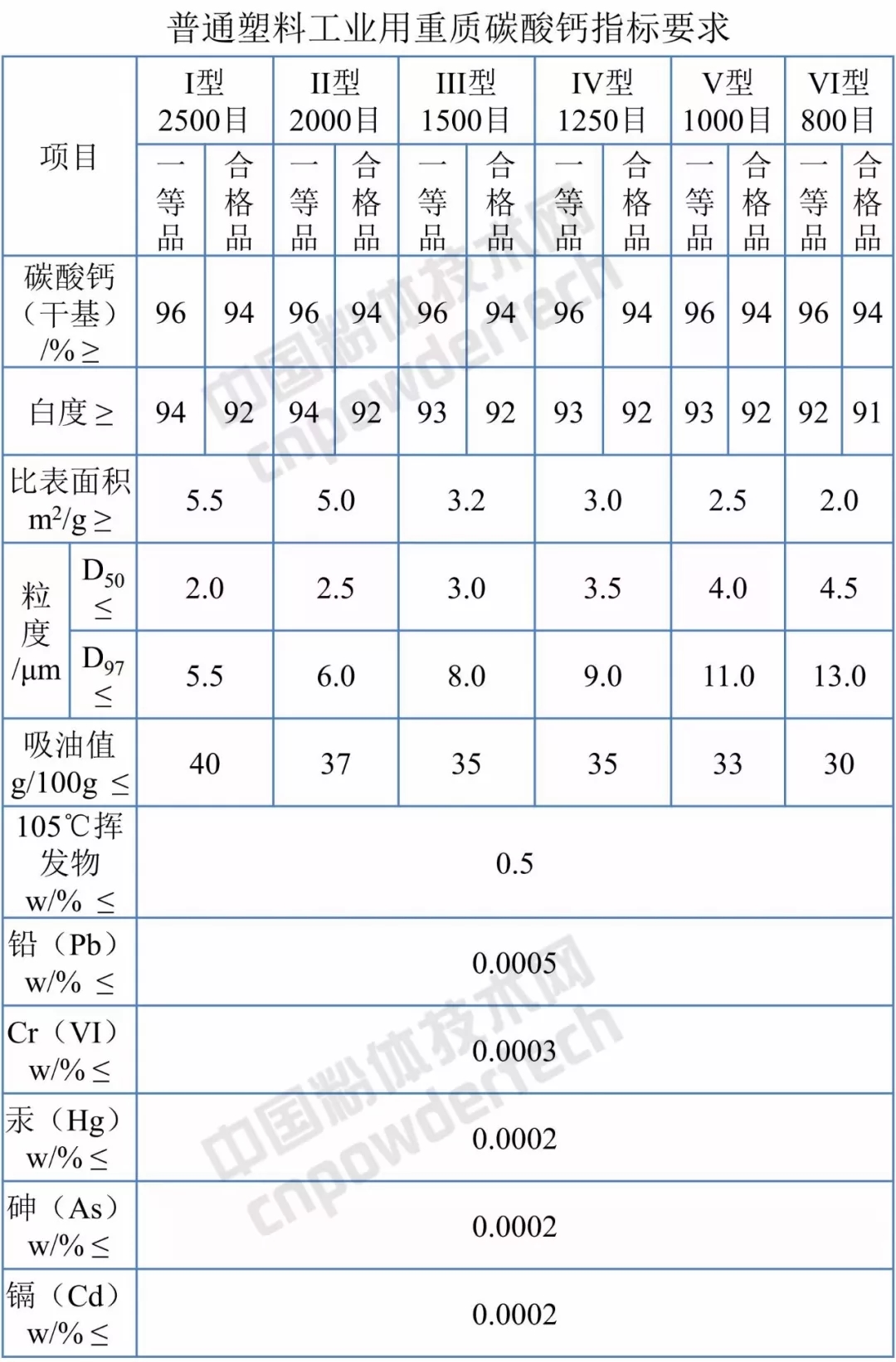

那么，塑料行業(yè)用重質(zhì)碳酸鈣都有哪些指標(biāo)要求呢？為什么會要求這些指標(biāo)呢？
1白度
白度高低主要影響填充塑料制品的色澤、外觀，并不影響材料的力學(xué)性能和加工性能。白度越高，對填充塑料著色的影響越??；性能相同條件下，白度高更具有競爭優(yōu)勢。
塑料用重鈣原則上要求白度越高越好，如普通塑料用重鈣的白度要求大于92%，高檔塑料填充母粒用重鈣的白度要求達(dá)到95%。
2雜質(zhì)含量
雜質(zhì)含量高低不僅影響填充塑料制品的色澤、外觀，還對材料的力學(xué)性能和加工性能產(chǎn)生影響。
塑料行業(yè)用重鈣原則上要求雜質(zhì)含量越低越好，碳酸鈣含量越高越好，影響塑料的主要雜質(zhì)指標(biāo)有Fe2O3、MgO、SiO2等。
Fe2O3含量高會影響重鈣粉的色澤，易發(fā)黃，特別是在進(jìn)行表面處理時與硬脂酸等酸性物質(zhì)結(jié)合，在高溫條件下極易發(fā)黃，同時鐵離子可加速塑料老化。
MgO含量高的重鈣粉會發(fā)灰，如含白云石的重鈣粉加入聚乙烯和聚丙烯類塑料中會使整個填充物呈現(xiàn)灰色，因?yàn)榘自剖闹饕煞质翘妓徕}和碳酸鎂。
SiO2的存在，可能使聚氯乙烯發(fā)生輕度交聯(lián)或引發(fā)熱降解，降低其熱穩(wěn)定性；再者重鈣粉中硅含量高會導(dǎo)致顆粒硬度增大，對塑料加工機(jī)械的磨損影響較大。例如用含硅高的重鈣粉制作的填充母料用于聚丙烯扁絲生產(chǎn)時，分切刀片易磨損。
3粒度及其分布
粒度及其分布是衡量重鈣產(chǎn)品檔次的一個重要指標(biāo)，主要影響材料的力學(xué)性能。理論上來說，塑料用重鈣粉粒徑越細(xì)，填充到塑料中可使制品強(qiáng)度大大提高，但實(shí)際應(yīng)用并非如此，重鈣粒徑越細(xì)，比表面積越大、表面能就越大，原生粒子極易團(tuán)聚以多聚集態(tài)（凝集體）形式加入樹脂中，分散不均勻，難以形成穩(wěn)定的界面，使產(chǎn)品性能下降。
因此，塑料用重鈣要求細(xì)度適當(dāng)，并非越細(xì)越好，目前常用的重鈣粉粒度普遍在400-1250目之間，400-800目左右的粉約占65%的市場份額，800-1250目的粉約占30%，1250目以上約占5-10%。
對填充塑料來說，在同樣填充比例條件下，所用的填料粒徑越細(xì)，其填充塑料的力學(xué)性能越好，但是，其前提是重鈣顆粒在塑料基體中需均勻分散。塑料用重鈣的粒度分布要求不一，如注塑制品要求填充材料有良好的流動性，細(xì)粉含量少，粗粉含量高的重鈣，就有助于填充材料的加工流動性，前提是保證產(chǎn)品D100指標(biāo)的條件下，平均粒徑大些為好。
粒度及其分布的指標(biāo)，不僅要求其D97、D100指標(biāo)，還要求其產(chǎn)品的2μm含量、平均粒徑D50和比表面積等，因?yàn)檫@些指標(biāo)間接反映了重鈣粉的分散性好壞和吸油值高低。
4顆粒形態(tài)與晶型
重鈣的顆粒形態(tài)對塑料的填充與改性影響較大，如纖維狀、薄片狀對聚氯乙烯復(fù)合材料機(jī)械強(qiáng)度有利，但對成型加工性能不利；而球形填料與之相反，可提高材料成型加工性能，但降低了材料機(jī)械強(qiáng)度。
晶型構(gòu)造的影響已經(jīng)在行業(yè)內(nèi)開始受到關(guān)注，一般來說，細(xì)粒狀他形，半自形變晶、等粒狀或塊狀結(jié)構(gòu)的天然方解石生產(chǎn)的重鈣粉更受塑料行業(yè)青睞。
5吸油值
塑料用重鈣原則上要求其吸油值越低越好，因?yàn)槲椭蹈邥言鏊軇┪盏教盍现?，使其失去增塑樹脂的作用，為了使材料達(dá)到一定的柔韌度又必需加大增塑劑用量，造成成本升高。

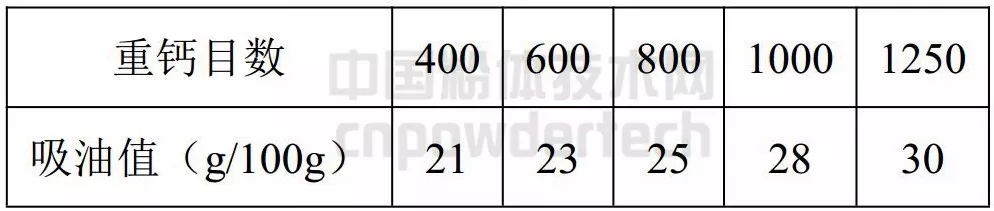

▼國內(nèi)某企業(yè)塑料用重鈣吸油值要求
6水分和低分子物質(zhì)
水分和低分子物質(zhì)對任何塑料制品都是一大忌，因?yàn)樗趾偷头肿游镔|(zhì)使制品表面產(chǎn)生缺陷和皺紋，嚴(yán)重時會使制品內(nèi)呈蜂窩狀或物料輸送產(chǎn)生架橋斷料，它不僅影響制品的力學(xué)性能，還影響制品外觀。
重質(zhì)碳酸鈣產(chǎn)品的白度、雜質(zhì)含量和晶型結(jié)構(gòu)主要受原礦品位的影響，顆粒形態(tài)、粒度及其分布與原料、加工裝備、工藝技術(shù)和控制水平緊密有關(guān)。
因此，重鈣生產(chǎn)企業(yè)應(yīng)首先要根據(jù)塑料行業(yè)的應(yīng)用要求進(jìn)行原礦選擇，然后保證加工裝備與工藝滿足重鈣產(chǎn)品精細(xì)化加工的要求，才能在各自適應(yīng)的塑料行業(yè)中實(shí)現(xiàn)重鈣產(chǎn)品的價值和價格優(yōu)勢，提高產(chǎn)品附加值。
來源：塑料用重質(zhì)碳酸鈣產(chǎn)品精細(xì)化開發(fā)與立式磨應(yīng)用，作者：秦廣超等；《HG/T 3249.2-2013 涂料工業(yè)用重質(zhì)碳酸鈣》
編輯整理：粉體技術(shù)網(wǎng)
2018年第四期礦物精細(xì)加工與應(yīng)用技術(shù)高級研修班
2018年12月2日-4日 廣州
培訓(xùn)大綱：
1、非金屬礦粉體精細(xì)加工技術(shù)
2、非金屬礦粉體表面改性技術(shù)
3、非金屬礦粉體在涂料中的應(yīng)用技術(shù)
4、非金屬礦粉體如何打開涂料行業(yè)市場
5、2018涂料狼群工程師技術(shù)沙龍
6、聯(lián)誼晚宴
報名咨詢和交流：18701083278（微信同號）
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
