雷蒙磨，又稱懸輥式盤磨機，主要由給料器、磨輥、磨盤、傳動機構、分離器等部分組成，是非金屬礦加工過程中重要的粉磨設備。
▲雷蒙磨結構圖
1. 雷蒙磨的工作原理
雷蒙磨工作原理是：將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。

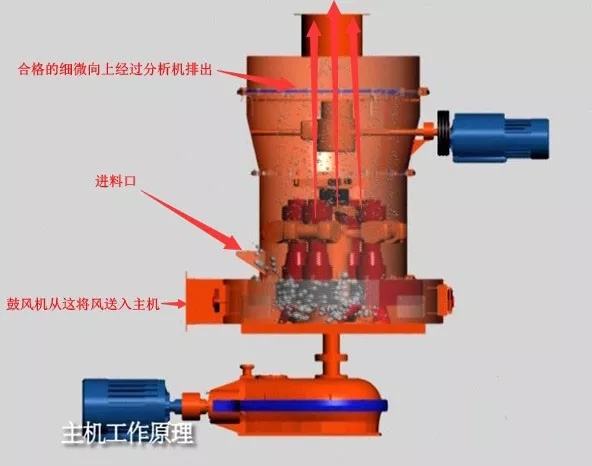

▲雷蒙磨工作原理
風力分級機是單排或雙排葉輪式分級機，由一臺單獨的電動機驅動。為了提高分級效率并在廣泛范圍內調節分級粒度，可用雙排葉輪式分級機。葉輪的轉速越高，分級粒度越細。
2. 雷蒙磨的特點
雷蒙磨所設的空氣離心式分級機對于密度、硬度不同的礦粒具有一定的分選作用，即經過雷蒙磨細磨后的細粒產品的純度較原礦比有一定程度的提高，這對于非金屬礦物的細磨有重要意義。
此外，如送入熱風，雷蒙磨還可作為磨細與干燥聯合使用，給料水分可達10%-12%，而產品的水分接近于零。

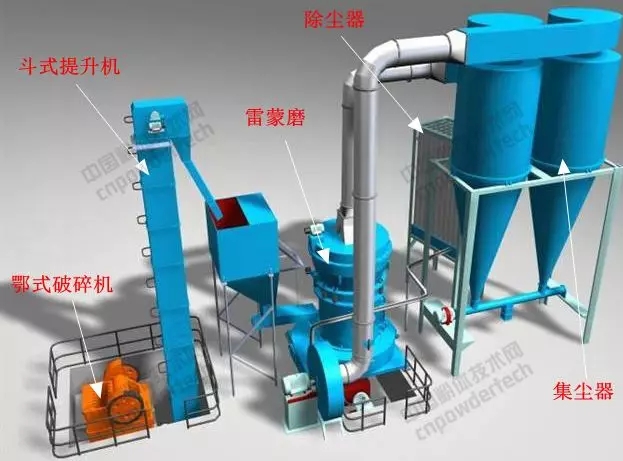

▲雷蒙磨典型的生產工藝配置
雖然不同型號的雷蒙磨各有其優勢，性能特點也不盡相同，但是，一般雷蒙磨都具有如下特點：
整個雷蒙磨為立式的結構，占地面積相對小，系統性強，成套性強，不論是從原材料的粗加工還是輸送、制粉及最后的包裝，都可自成一個獨立的生產系統。
雷蒙磨與其他磨粉設備相比而言，通篩率高，經過雷蒙磨研磨的成品粒度通篩率能達到99%以上，這是其它磨粉設備所達不到的。
采用電磁振動給料機給料均勻，易于調節，體積小，重量輕，省油省電，維護方便。
電氣采用集中控制選型先進，在主機機房內可實現無人操作。
主機傳動裝置采用密閉減速機，傳動平穩，運轉可靠，不滲漏油。
主機鏟刀架在運轉時始終處于與物料接觸，所以鏟刀架由上下二部份組成，下座磨損后拆卸連接螺栓可調換。
雷蒙磨重要部件均采用優質鑄件及型材制造，工藝精細，嚴謹的流程，保證了整套設備的耐用性。
3. 雷蒙磨的應用范圍
雷蒙磨具有性能穩定、工藝簡單、操作方便、處理能力較大、產品粒度可調等優點，因而廣泛應用于方解石、大理石、白堊、石灰石、滑石、硅灰石、石膏、硬質高嶺巖、陶土、長石、重晶石、膨潤土、石墨、透閃石、伊利石、絹云母、玻璃、錳礦、鈦礦、銅礦、鉻礦、耐火材料、保溫材料、陶土、鈦白粉、氧化鐵等莫氏硬度在9.3級以下，濕度在6%以下的非易燃易爆的礦產、建筑、化工、化肥等行業的300多種物料的高細制粉加工，成品粒度在60-325目（0.125毫米-0.044毫米）的范圍內，根據需要少部分物料最高細度可達1000目（0.013毫米）。
4. 雷蒙磨在非金屬礦加工中的應用
（1）碳酸鈣
對于普通碳酸鈣加工來說，采用雷蒙磨可直接加工成所需細度的成品；對于超細碳酸鈣加工，雷蒙磨可作為預磨設備，為后續超細粉磨作業提供原料。
▲雷蒙磨生產普通重質碳酸鈣原則工藝流程
▲雷蒙磨作為預磨設備生產涂布級重鈣工藝流程
例如：廣西桂林某公司采用雷蒙磨生產重質碳酸鈣細粉，其原料的進料粒度約為10mm，產能達到850kg/h，可生產800-1250目重鈣產品。
（2）滑石
目前滑石的粉碎加工主要采用干法工藝，將雷蒙磨與氣流粉碎機配合，也用于滑石的超微粉碎。

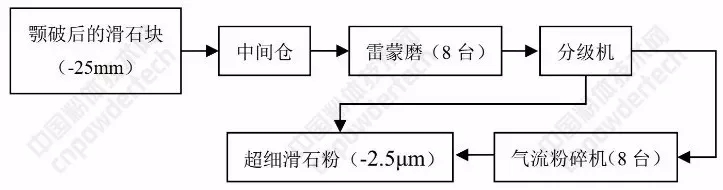

▲雷蒙磨與氣流粉碎連用生產超細滑石粉
從礦山運來的-100mm礦石，用鄂式破碎機碎至-25mm，經過中間倉用皮帶運輸機運到粉碎車間。在粉碎車間第一段采用雷蒙磨進行粉碎、產品經分級后，粗粒進入一組氣流粉碎機粉碎；細粒與氣流粉碎產品一同成為最終產品。生產出的超微粉粒度為-2.5μm。
5. 雷蒙磨未來發展趨勢
近年來，我國磨粉設備行業發展十分迅速，一是產品開發由仿制型向自主創新型轉變；二是經濟運行由粗放型向效益型轉變。隨著粉體行業的不斷發展，市場對雷蒙磨應用要求也在不斷提高。雷蒙磨作為我國粉體行業主要的研磨設備，為了滿足不同應用領域的要求，向“可靠性高、節能、精確、自動化”發展是必然趨勢。
（1）節能環保
隨著綠色環保要求的日趨嚴格，雷蒙磨的研發和制造應更加注重高效、節能方面的研究，針對零污染、高效率、低能耗和機械壽命這些關鍵環節進行改良制造。就目前雷蒙磨市場來說，處理能力大、分選效率高、能耗低的節能環保設備將更受青睞，市場的需求更加迫切。
（2）自動控制
未來非金屬礦粉體加工，智能化、自動化是必然趨勢，可靠性高、精確、自動工況監視和自動控制等將逐步成為雷蒙磨的基本要求，并且自動控制可有效地提高雷蒙磨的工作效率、精確度和安全性。
（3）研磨精度高
隨著應用領域對粉體產品細度要求的不斷提高，磨粉設備行業必然向著精細化和規?；较虬l(fā)展，雷蒙磨也不例外。
提高物料研磨精度需要加強分析機的精確度，這一問題一直是雷蒙磨改進的技術難點，也是雷蒙磨發展的主要瓶頸之一。因此，未來雷蒙磨的研磨精度將是相關企業和研發人員的研發重點，這也將是決定雷蒙磨在磨粉機行業未來發展的關鍵。
