目前，重質碳酸鈣加工企業多采用立式磨、球磨機和雷蒙磨等裝備，雷蒙磨適宜400目以下粉體的加工，球磨機較適宜800～1250目超細粉體的生產，而立式磨適宜1250目以下非金屬礦粉體的規模化加工。
立式磨規?；凸?jié)能效應顯著，在很大程度上實現產品的精細化生產的同時，具有操作簡單、維護方便、工藝布置簡單、占地面積小、土建投資低、噪音小、環保性好等優勢，已成為當下重質碳酸鈣等非金屬礦粉體加工技術研究的新進展之一。
下面，就結合重質碳酸鈣HRM高細立式磨粉磨工藝，探討重質碳酸鈣立式磨粉磨工藝及影響因素，以期供生產、工程技術人員借鑒參考之用。

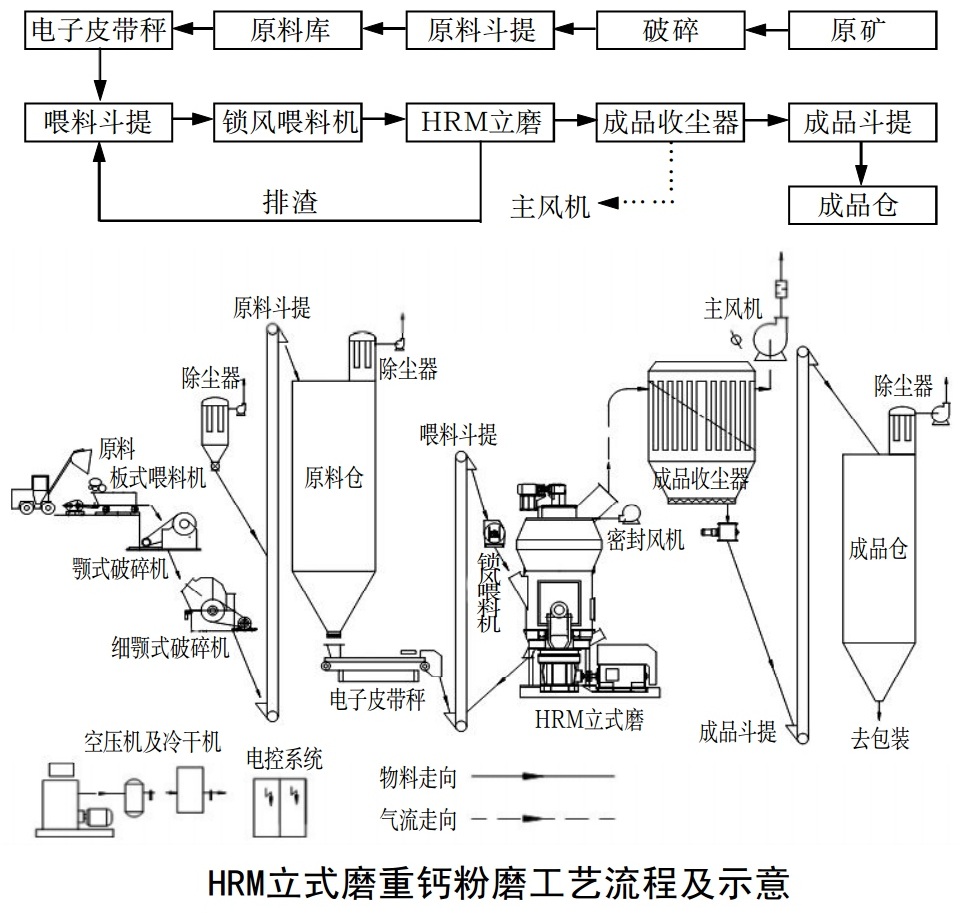

1、重質碳酸鈣立式磨生產工藝
工藝說明：
原礦由鏟車喂入振動板式喂料機，經破碎機破碎后由提升機提升送入原料儲庫待用。
來自原料儲庫的物料，由變頻控制的電子皮帶秤定量經喂料提升機和鎖風喂料機送入旋轉的立式磨磨盤中心，在離心力作用下，物料向磨盤邊緣移動，進入粉磨輥道。
磨輥在液壓裝置和傳動臂的作用下，向輥道內物料施加壓力，物料受到破碎、剪切、擠壓和粉磨作用。
同時，風從磨盤邊緣的風環處高速均勻向上噴出，外溢物料被高速氣流吹起，大顆粒落入磨盤，細顆粒經選粉機進行分級；
合格細粉隨同氣流出磨，由高效脈沖袋式收塵器收集為成品，經成品提升機（或氣力輸送）送入成品倉，用包裝機（小袋/噸袋）進行包裝入庫；
不合格的粗粉在選粉機葉片作用下重新落至磨盤，與新喂入的物料一起重新粉磨。
磨機回料經喂料提升機再次喂入立式磨粉磨，如此循環，完成粉磨、分級作業全過程。
2、影響立式磨操作與運行的因素
?。?）入磨物料硬度
方解石硬度一般在2.8～3.0之間，因原礦中夾雜物的種類、含量不同而有所區別。通常而言，物料硬度高，易磨性差，磨耗高，因此物料硬度直接關系到產品產量和磨機耐磨件的使用壽命。
?。?）入磨物料粒度
物料的粒度可根據成品細度來進行合理控制，原則上是“多破少磨”。
立式磨對于原料的粒度有一定的范圍要求，粒度過大或過小都會破壞磨盤上料層的級配平衡，不利于磨機的正常運行：
若進料粒度過大，使得一次研磨效率降低，增加物料的循環次數，無形中增加磨機的粉磨功耗，同時，因缺少細顆粒物料的緩沖，導致磨機振動加大。操作中遇到此問題宜進行適當?shù)臏p料，穩住磨機壓差和料層。
若進料粒度過小，其粉狀料必然增多，由于細顆粒附著力差，加上內部氣流作用，料床流態化趨勢明顯，使立式磨不能有效地嚙入大量的顆粒群，造成料層不穩，導致磨機振動。
在非金屬礦粉體行業，產品細度一般相對要高（常用的重質碳酸鈣粉d97=325～1250目，即10～45μm，97%通過）。對于入料粒度的控制建議宜小一些（＜30mm），這樣更有利于發揮立式磨的超細研磨特性，做到產能最大化?；谡{(diào)試經驗，入磨物料的最大粒度不宜超過磨輥直徑的3%，可適當再控制小些。
?。?）入磨物料含水量。
入磨物料含水量的控制對立式磨的穩定運行至關重要。通常，重質碳酸鈣微粉生產線未設計熱風系統（原料含水量一般＜3%），熱能主要由磨機內的物料碾磨、摩擦及空氣流通產生。磨機在碾磨過程中，料床上有大量沒有被氣流及時帶走的成品和不合格細粉，若原料含水量過大，新入磨物料會粘結料床上的細粉，造成磨盤上形成料餅，在持續喂料的情況下，會造成磨盤料層不斷增厚，致使磨輥無法對物料有效碾壓和粉磨，磨機由于負荷過大產生振動或振停。
?。?）入磨物料易磨性
入磨物料的易磨性直接關系磨機產量、電耗和輥套襯板的使用壽命。方解石原料邦德功指數通常在9～11kW·h/t，數值越小，物料越易粉磨。
與此同時，立式磨的喂料要求穩定、連續，調節時力求漸增或漸減。若喂料量出現大的波動將會打破磨內物料的動態平衡，引起料層波動，使磨盤物料研磨不均勻受力，易導致磨機振動。
立式磨研磨重質碳酸鈣粉時的料層厚度一般在30～40mm為宜，不宜過厚，否則達不到超細研磨效果。通常，料層厚度為磨輥直徑的2%±20mm（水泥生料行業的經驗規律），對于非金屬礦行業可以控制小一些。
?。?）磨機壓差
磨機壓差是反映磨機內部物料循環負載情況的重要參數之一，正常工況下磨內壓差應是穩定的，即在一個范圍內處于趨穩變動狀態，這標志著進入立式磨的原料量和出磨成品量達到了一個動態平衡，一旦這個平衡破環，磨內循環負荷發生變化，壓差就會突增或突減，若得不到及時有效控制，將影響磨機的穩定運行。
影響磨機壓差的因素很多，如物料易磨性、喂料量、系統風量、研磨壓力、選粉機轉速等。凡是影響磨機平穩運行的因素，幾乎都可以在壓差上反應出來。
壓差增高表明入磨原料量大于出磨成品量，磨內循環負荷增加，此時喂料提升機電流變大，排渣量增大，此時從磨機限位裝置可以判斷料層在不斷增厚。為保證產品細度合格，一般不對分離器轉速做調整（或者在不影響細度情況下可適當降低轉速）。通常做法是做減料、短暫性斷料處理，待磨機壓差恢復平穩，再穩定增加喂料至合理值；或者在磨機主電機負載允許范圍內不做減、斷料處理，適當提高輥壓，增加粉磨能力，避免磨機出現“飽磨”情形，因負載過大產生振動。
壓差減小表明入磨原料量小于出磨成品量，磨內循環負荷降低，此時喂料提升機電流減小，排渣量減少，此時從磨機限位裝置可以判斷出料床在逐漸減薄。此時可以采取加料、減壓或者降低風量等措施，避免磨機出現“空磨”情形，因料層太薄而產生振動。
根據調試經驗來看，在同等工況下，產品細度越細，則磨機壓差也越高，反之為低。實踐中立式磨的諸多運行參數是相互關聯的，操作時應注重參數之間的動態協調。
?。?）系統通風量
HRM立式磨在負壓下操作，其物料輸送、烘干、分級均需大量的風，合適的磨內通風量是磨機穩定運行的必要條件。磨機運行時的通風量則直接影響產品的產量及細度：
通風量大，磨內風速增加，烘干及輸送物料的能力增強，磨機內、外循環量減少，料床上粗顆粒增多，料層較薄，磨機產量提高；
若風量過大則可能導致產品細度不合格（跑粗）或產品細粉含量降低（循環次數少，粉磨時間短），品質下降，磨機也會因料層過薄而產生震動；
通風量小，磨內風速降低，烘干及帶料能力減弱，磨機內、外循環量增大，料層較厚，磨機粉磨功耗增大，產品細度較細，但磨機產量降低，同時磨機也會因料層過厚負載太大而可能引起振動或振停。
立式磨系統通風量主要通過風機風門的開度（或風機電機變頻調速）來調節，立式磨本體、收塵器和通風管道的漏風對磨內通風影響很大，常常是造成產量下降和運行不穩的因素。
根據現場調試經驗，生產d97=400目以下重質碳酸鈣微粉時，立式磨排渣一般為少量顆粒及粉料，此時只要保證喂料、風量的合理、平穩漸增，立式磨運行較穩定；生產d97=600目以上微粉時，物料需要在立式磨內進行循環多次的研磨和分級，因此立式磨排渣口會產生較多細粉，宜控制好合理的喂料量和風量，在排渣量較穩定時可適當微增風量，提升帶料能力，待排渣量減少時可微增喂料量，以保證磨機運行在內外循環的動態平衡下。
?。?）磨輥的工作壓力
磨輥的工作壓力需根據喂料量、料層厚度、產品細度等因素進行合理給定，壓力過小達不到有效粉磨，出粉率低，產量低；壓力過大則可能導致料層不穩，可能對減速機造成不必要的損害。
根據項目調試經驗，立式磨生產d97=600目重質碳酸鈣微粉，磨輥?zhàn)罴压ぷ鲏毫υ?3～14MPa為宜。
?。?）分級機的轉速
HRM高細立式磨頂部自帶動—靜態高效分級機，可以靈活地調節產品細度及顆粒級配分布，
調整范圍大，適應性好。
分級機的技術參數主要包括：轉子直徑、轉子高度、轉子葉片角度、轉子葉片數量、導風葉片（靜葉片）角度及轉子轉速。轉子直徑和高度依據磨機型號不同而專門設計（合適的徑高比）。通常，導風葉片角度根據工況定期在停磨時調整，轉子葉片角度及數量在設備選型時決定（根據產品特性、細度要求定），生產環節調節轉子轉速即可。成品細度主要取決于轉子轉速和系統通風量大小。在系統通風量一定的情況下，轉子轉速高，出磨物料細度高；反之，生產粗粉時，需降低轉子速度。
在生產調試期間，針對不同系列的產品摸索出選粉機轉速經驗值后，后期生產在經驗值上做適當微調即可，立式磨的操作便捷和生產靈活性顯而易見。在實際生產中，由于選粉機頂部的間隙易造成產品細度跑粗問題，針對此情況，HRM高細立式磨在選粉機的頂部密封上采用獨有的氣體密封方式，能夠有效地阻止粗顆粒通過。
?。?）擋料環高度。
擋料環的高度直接影響磨內料層的穩定及粉磨效率。擋料環的高度過高，不利于磨床上的物料外溢，導致料床增厚，一部分合格的成品在料床上也不能被氣流及時帶走，造成過粉磨；擋料環的高度過低，則粉料外溢速度加快，造成料床過薄，導致磨輥不能加壓或造成磨機振動。
根據調試經驗，HRM高細磨在生產d97=600目重質碳酸鈣粉時，為保證研磨的有效性，入磨物料需要在磨床上有一定的停留時間，擋料圈的高度一般設置在30～50mm為宜。
?。?0）風環間隙（面積）。
在實際生產中，常發現磨機回料量比較大，但是立式磨運行還算穩定，此時可以適當縮小風環間隙（在擋料環或上風環外緣補焊圓鋼）面積，提高風環處風速，增加帶料能力，減少排渣量，起到一定的提產穩產作用。
?。?1）磨輥與磨盤的磨損。
根據項目情況來看，當磨機運行很長時間（重質碳酸鈣行業一般3～5年）后，磨機產能會有一定程度的下降，主要原因是由于磨輥和磨盤磨損造成的，導致輥盤研磨區域的研磨結構、研磨壓力都發生了變化。
輥盤磨損問題對于細度要求高的成品來說，產能驟降更加容易體現。此時，宜對輥套進行調面處理，重新堆焊（堆焊輥套適用）或者更換新的輥套和磨盤襯板（產能降低10%以上就應該考慮以上措施）。
總之，立式磨用于非金屬礦粉體行業，展現了其規模生產和精細加工的雙重特性，逐漸順應了非金屬礦粉體領域未來的發展趨勢，其優良的性能帶動了粉體加工裝備的技術升級，利于提升非金屬礦粉體的經濟附加值水平。
來源：崔嘯宇,李曉光,郭凌坤,等.重質碳酸鈣立式磨粉磨工藝及操作淺析[J].中國非金屬礦工業導刊,2014（1）:37-40.
