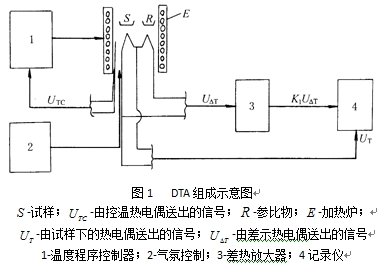

（中國粉體技術網/三水）一般差熱分析儀由加熱爐、溫度控制系統、信號放大系統、差熱系統及記錄系統等組成（圖1）。
控溫系統：溫度控制系統用于控制測試時的加熱條件，如升溫速率、溫度測試范圍等。一般由定值裝置、調節放大器、微分-可控硅調節器、脈沖移相器等組成，可使?fàn)t溫按給定的速度均勻穩定改變，以保證升溫線的直線性。隨著自動化程度的不斷提高，大多數已改為微電腦控制。
信號放大系統：通過直流放大器把差熱電偶產生的微弱溫差電動勢放大、增幅、輸出，以足夠的能量使伺服馬達轉動，帶動差熱記錄筆移動，記錄差熱曲線。
差熱系統：差熱系統是整個裝置的核心部分，由試樣室、試樣坩堝及熱電偶組成。根據差熱分析的使用溫度，試樣室采用不同的材料。材料選擇的依據是：熱傳導性能及耐高溫性能。在耐高溫條件下，以選擇熱傳導性能好的材料為宜。所以，在使用溫度不超過1300℃時，以金屬鎳作為樣品室，超過1300℃，則選用剛玉質材料。樣品坩堝材料也根據使用溫度而異，通常有石英質坩堝、剛玉坩堝和鎳、鉑、鎢材質的坩堝。熱電偶是差熱分析中的關鍵元件，既是測量工具，又是傳輸溫差電動勢的工具，其精確度直接影響著差熱分析的結果。
記錄系統：同步記錄溫度曲線和差熱曲線。一般采用雙筆記錄儀，進行自動記錄。目前已能使用微機進行自動控制和記錄，并可對測試結果進行分析，為實驗研究提供了很大方便。
氣氛控制系統和壓力控制系統：該系統能夠?yàn)樵囼?yàn)研究提供氣氛條件和壓力條件，增大了測試范圍，目前已經在一些高端儀器中采用。
|
|
|
| |
|
| |
|
|
|
|
|
|
