?。ㄖ袊垠w技術網/劉莉）石墨烯（Graphene）是由單層的碳原子緊密排列成二維的蜂巢狀六角格子的一種物質。自從2004年Andre Geim 和他的學生Konstantin Novoselov通過實驗從石墨里面剝離出單層的石墨烯后，石墨烯的研究和應用在不到十年間就獲得了飛速發展，而這完全得益于石墨烯的特殊結構和優良性能。
1.石墨烯性能
光學性能
石墨烯具有優異的光學性能。理論和實驗結果表明，單層石墨烯吸收2.3%的可見光，即透過率為97.7%，它幾乎是完全透明的。這一性能決定了石墨烯適合應用于一些輕薄、透明的元器件。
電學性能
石墨烯結構穩定，各碳原子間的連接非常柔韌，當施加外部機械力時，碳原子面彎曲變形，從而使碳原子不必重新排列來適應外力，無碳原子缺失情況，也就保持了結構穩定，使碳原子具有優秀的導電性。石墨烯中的電子在軌道中移動時，不會因晶格缺陷或引入外來原子而發生散射，遷移率可達200000cm2/(v*s)，約為硅中電子遷移率的140倍，其電導率可達104s/m，是室溫下導電性最佳的材料。因受溫度和摻雜效應影響很小，低接觸電阻則有助于進一步減小器件開關時間，超高頻率的操作響應特性是石墨烯基電子器件的一大顯著優勢。
力學性能
石墨烯其抗拉強度和彈性模量分別為125GPa和1.1TPa。石墨烯的強度極限為42N/m2，是已知材料中強度和硬度最高的晶體結構，從而保證了石墨烯制品的使用穩定性，也有助于促進石墨烯增強復合材料和機械材料的研究應用。
熱學性能
石墨烯的理論比表面積可達2630m2/g，室溫?zé)釋?dǎo)率約為5300 w/(m·k)，高于碳納米管和金剛石，是室溫下銅的熱導率的10倍多。對于一些電子設備，頻率越高，熱量也越高，如果導熱性達不到要求，頻率提升就會受到限制，填充的信號也就有限。導熱率高決定了石墨烯適合于高頻電路。
2.石墨烯觸摸屏應用實例
由于石墨烯導電、導熱性好，透明度高，因此可用來發展出更薄、導電速度更快、導熱性更好的新一代高頻電子元件或晶體管，也適合用來制造透明觸控屏幕、光板、太陽能電池。
以韓國三星公司和成均館大學進行的研究為例，研究人員利用化學氣相沉積的方法獲得了對角長度為30英寸的石墨烯，并將其轉移到188微米厚的聚對苯二甲酸乙二酯（PET）薄膜上，進而制造出了以石墨烯為基礎的觸摸屏。如下圖1所示，生長在銅箔上的石墨烯先和熱剝離型膠帶（藍色透明部分）粘在一起，然后用化學的方法把銅箔溶解掉，最后用加熱的方法把石墨烯轉移到PET薄膜上去。
 圖1 生長在銅箔上的石墨烯轉移到PET薄膜的過程示意圖
研究者們在石墨烯上適當?shù)奈恢糜∩香y電極，用銀電極把材料劃分成一塊塊3.1英寸大小的區域，然后在區域內的石墨烯上放上規則排布的絕緣點陣。這樣兩片對應的組裝在一起就做成了彈性很好的觸摸屏器件。

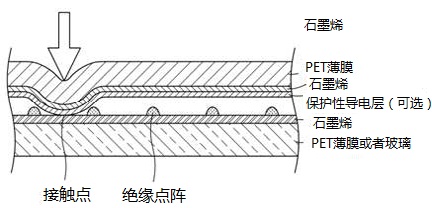

圖2 石墨烯觸摸屏的工作原理示意圖
如上圖2所示，觸摸屏由上下兩層粘在PET薄膜上的石墨烯構成，沒有觸摸的情況下，兩層石墨烯被下層石墨烯上放置的絕緣點陣阻隔而互不接觸。當發生觸摸時，PET薄膜和石墨烯在壓力下發生形變，上下兩層石墨烯就發生接觸，電路聯通。接觸的位置不同，器件邊緣電極收集到的電信號也不一樣，通過對電信號的分析，就可以確定觸摸屏上發生接觸的位置，從而做出響應。
|
