IBM創建全球首個石墨烯集成電路
來源：中國粉體技術網    更新時間：2014-03-16 20:42:51    瀏覽次數：

      （中國粉體技術網/班建偉）IBM研究人員近日取得了一項里程碑式的技術突破，利用主流硅CMOS工藝制作了世界上首個多級石墨烯射頻接收器，進行了字母為“I-B-M”的文本信息收發測試。這款接收器是迄今為止最先進的全功能石墨烯集成電路，可使智能手機、平板電腦和可穿戴電子產品等電子設備以速度更高、能效更低、成本更低的方式傳遞數據信息。

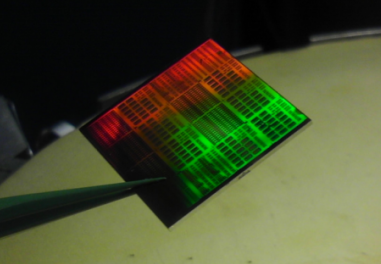

石墨烯集成電路芯片
       石墨烯的單原子層薄片易在傳統集成電路的制作過程中受損，這是石墨烯集成電路發展面臨的主要阻礙之一。IBM研究人員采用顛覆傳統硅集成電路制作流程的方法，克服了上述挑戰，制作了由3個晶體管、4個電感器、2個電容器和2個電阻組成的石墨烯射頻接收器。它的性能比以往的石墨烯集成電路好1000倍，達到了與硅技術的現代無線通信能力相媲美的程度。
　　該集成電路可使智能手機、平板電腦和可穿戴電子產品等電子設備以速度更高、能效更低、成本更低的方式傳遞數據信息。
