（中國(guó)粉體技術(shù)網(wǎng)/班建偉）粉體的制備，尤其是超細(xì)粉體的制備，在現(xiàn)代材料產(chǎn)業(yè)中發(fā)揮著越來(lái)越重要的作用。而材料的破碎對(duì)能源的消耗非常大，據(jù)統(tǒng)計(jì)，在現(xiàn)代工業(yè)中，約80 %的能源被用于材料的破碎和粉磨。實(shí)踐證明：在對(duì)材料進(jìn)行粉碎和破碎時(shí)，采用適當(dāng)?shù)闹┛梢蕴岣哐心ギa(chǎn)量、降低能耗。
助磨劑在粉體粉碎中的作用效果、作用機(jī)理已有大量的研究，但是，由于助磨劑的作用效果具有明顯的選擇性，不同種類的物料，所需要的助磨劑的種類、用量和用法均有所不同。本文通過(guò)實(shí)際工作中的上機(jī)評(píng)價(jià)結(jié)果，對(duì)助磨劑在粉體制備中的應(yīng)用研究現(xiàn)狀進(jìn)行了綜述。
1、助磨劑作用機(jī)理
助磨劑是在物料磨碎過(guò)程中向磨機(jī)系統(tǒng)添加的化學(xué)藥劑的總稱。其作用主要是提高研磨效率、加快礦石顆粒的破碎速度，并由于藥劑的分散作用，而改變礦粉漿的流變學(xué)特征，有的還可以對(duì)鋼球和襯板起緩蝕作用，最終達(dá)到降低能耗、鋼球消耗和進(jìn)行選擇性磨碎的目的。
從粉碎工藝考慮，影響研磨效率和能耗的主要因素還有礦漿質(zhì)量分?jǐn)?shù)、黏度以及物料的分散狀態(tài)、物料與研磨介質(zhì)及磨機(jī)襯板之間的作用等等。這些因素都影響磨機(jī)內(nèi)物料的流動(dòng)性。因此，在一定程度上改善磨機(jī)內(nèi)物料的流動(dòng)性可以提高粉碎效率。通過(guò)大量的研究認(rèn)為，助磨劑改善了干粉或料漿的可流動(dòng)性，明顯改善了物料連續(xù)通過(guò)磨機(jī)的速度，因而影響物料粉碎工藝過(guò)程；此外，流動(dòng)性的改善還影響顆粒在磨機(jī)中的分布及研磨介質(zhì)的研磨作用；助磨劑的存在通過(guò)其保持顆粒之間良好的分散性阻止顆粒之間的相互團(tuán)聚或黏結(jié)。從這個(gè)意義上講，助磨劑是能夠降低礦漿黏度并提高礦漿流動(dòng)性的物質(zhì)。
2、干法重質(zhì)碳酸鈣的生產(chǎn)工藝及特點(diǎn)
碳酸鈣通常分為重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣。重質(zhì)碳酸鈣又稱研磨碳酸鈣，簡(jiǎn)稱重鈣，是用物理方法加工制得的；輕質(zhì)碳酸鈣又稱沉淀碳酸鈣，簡(jiǎn)稱輕鈣，是用化學(xué)加工方法制得的。
重鈣由于具有眾多優(yōu)點(diǎn)而廣泛應(yīng)用于許多領(lǐng)域，而重鈣應(yīng)用的真正價(jià)值是它的深加工產(chǎn)品，即超細(xì)、高純、表面改性產(chǎn)品。因此，制備高附加值超細(xì)、高純重鈣產(chǎn)品具有很好的工業(yè)應(yīng)用前景。主要工藝如下：
原石→一次破碎→二次破碎→磨機(jī)（雷蒙磨、球磨、輥磨等）→分級(jí)（分級(jí)機(jī)）→裝袋
特點(diǎn)：
(1）投資低，且能大量生產(chǎn)質(zhì)量穩(wěn)定的產(chǎn)品；
(2）可以針對(duì)不同使用要求，靈活地控制生產(chǎn)條件，用較低的成本生產(chǎn)不同要求的產(chǎn)品；
(3）可以對(duì)產(chǎn)品進(jìn)行表面改性處理，提高產(chǎn)品的使用性能；
(4）生產(chǎn)超細(xì)、微細(xì)產(chǎn)品時(shí)，效率低、能耗大。
3 研磨600目重質(zhì)碳酸鈣的實(shí)驗(yàn)及評(píng)價(jià)
3.1 原料與設(shè)備
原石：湖南某礦山大方解石；白度92％以上；
設(shè)備：國(guó)產(chǎn)雷蒙磨機(jī)及分級(jí)系統(tǒng)；
助磨劑：HS-CGA50，圣諾普科（韓國(guó)）有限公司提供；
產(chǎn)品用途：建筑涂料及造紙用填料。
3.2 實(shí)驗(yàn)方法
在原石二次破碎后磨機(jī)入口處以不同添加量原液添加。
3.3 結(jié)果與討論

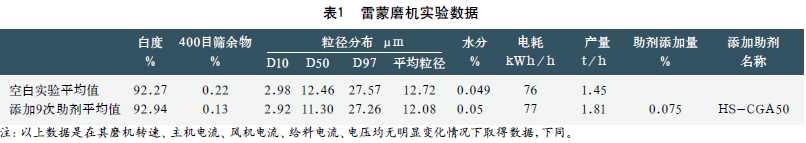

3.3.1 雷蒙磨機(jī)實(shí)驗(yàn)數(shù)據(jù)（見(jiàn)表1）
 3.3.2 實(shí)驗(yàn)評(píng)價(jià)
白度：無(wú)不良影響，同時(shí)有一定程度提高；
篩余物：殘留減少4.1％，產(chǎn)品粗顆粒數(shù)量減少；
粒徑：產(chǎn)品粒徑更細(xì)，附加值提高；
水分：由于該研磨助劑為液體產(chǎn)品，水分含量略有上升，在可控范圍以內(nèi)；
能耗：噸干粉能耗降低18.8%;
產(chǎn)量：研磨助劑添加量在0 . 0 7 5％時(shí)，產(chǎn)量提高24.8%。
4 研磨1500目重質(zhì)碳酸鈣的實(shí)驗(yàn)及評(píng)價(jià)
4.1 原料與設(shè)備
原石：安徽青陽(yáng)某礦山大方解石，白度93％以上；
設(shè)備：國(guó)產(chǎn)球磨機(jī)及進(jìn)口分級(jí)系統(tǒng)；
助磨劑：HS-CGA50，圣諾普科（韓國(guó)）有限公司提供。
4.2 實(shí)驗(yàn)方法
在原石二次破碎后磨機(jī)入口處以不同添加量原液添加。
4.3 結(jié)果與討論

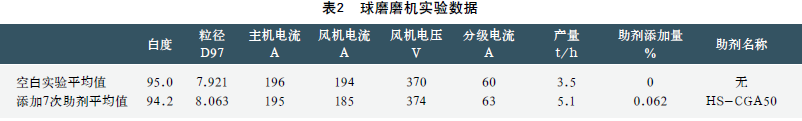

4.3.1 球磨磨機(jī)實(shí)驗(yàn)數(shù)據(jù)（見(jiàn)表2）
 4.3.2 實(shí)驗(yàn)評(píng)價(jià)
白度：稍有下降(下降0.4%)。原因分析：（1）對(duì)于超細(xì)研磨的情況，由于研磨助劑的添加，提高了研磨效率，對(duì)白度可能有一定影響；(2）由于研磨助劑的添加，對(duì)研磨介質(zhì)（鋼球）有一定清洗作用，如果長(zhǎng)時(shí)間使用，對(duì)白度影響有可能降低。
粒徑：隨著供料量的不斷增加，粒徑有一定程度變粗，但在要求的范圍內(nèi)。
產(chǎn)量：在研磨助劑添加量是0.057％時(shí)，每小時(shí)產(chǎn)量增加2.0t，月增長(zhǎng)57%。
5 采用助磨劑前后的重質(zhì)碳酸鈣的質(zhì)量品質(zhì)評(píng)價(jià)
5.1原料與設(shè)備
重質(zhì)碳酸鈣：#1 1500目（H S -C G A5 0，添加量0.057％）、#2 1500目（二乙二醇，添加量0.06％）、#3 900目（無(wú)添加研磨助劑）、#4 900目（HS-CGA50，添加量0.094％）
樹(shù)脂：LDPE
擠出設(shè)備：國(guó)產(chǎn)雙螺桿擠出機(jī)
5.2實(shí)驗(yàn)方法
將L D P E與GCC按照1∶1混合，用國(guó)產(chǎn)雙螺桿擠出機(jī)以150～160℃擠出，過(guò)120目篩網(wǎng)擠出。
5.3 結(jié)果與討論

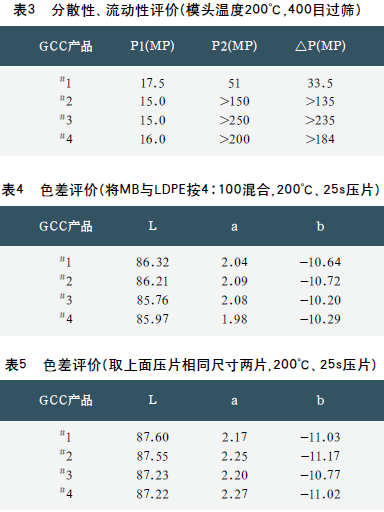

5.3.1分散性、流動(dòng)性評(píng)價(jià)（見(jiàn)表3）
P1：LDPE擠出壓力
P2：LDPE∶GCC（1∶1）混合擠出壓力 △P：P2－P1
評(píng)價(jià)：添加研磨助劑HS-CGA50的GCC的分散性、流動(dòng)性與無(wú)添加及添加二乙二醇的GCC相比，具有更好的分散性、流動(dòng)性?？梢蕴岣呱a(chǎn)效率及GCC可以在樹(shù)脂中更好的分散。
5.3.2 色差評(píng)價(jià)（見(jiàn)表4）
5.3.3 色差評(píng)價(jià)（見(jiàn)表5）
評(píng)價(jià)：從以上兩個(gè)色差評(píng)價(jià)結(jié)果看出，GCC粒徑越細(xì)且分散越好的情況下，所得產(chǎn)品的外觀越好。
 6 結(jié)論
6.1 通過(guò)在重質(zhì)碳酸鈣研磨過(guò)程中添加研磨助劑（HS-CGA50），可以在相同能耗的情況下提高重質(zhì) 碳酸鈣的生產(chǎn)效率，可以提高產(chǎn)能在20％以上，并且GCC粒徑越細(xì)效果越明顯。
6.2 添加研磨助劑（H S-C G A50）后碳酸鈣粉末裝袋后有蓬松感，手感滑爽。
6.3 與未添加及添加其他助劑相比，具有更好的分散性及流動(dòng)性；有利于得到高品質(zhì)產(chǎn)品。
?歡迎進(jìn)入【粉體論壇】
|
