| 百特推出霧霾檢測利器“BTPM-AS1智能PM2.5采樣器” |
| 來源：中國粉體技術網 更新時間：2015-03-05 10:10:09 瀏覽次數： |
|
| |
 一、產品簡介：
BTPM-AS1智能環境空氣顆粒物采樣器，獲得5項發明專利的、世界首創的智能環境空氣顆粒物采樣器。它內置十萬分之一電子天平，在機械手和控制系統的作 用下實現自動采樣和稱量，并通過GPRS系統將數據傳輸?shù)街付ǖ木W(wǎng)站上，從而實現自動采樣，自動稱量和遠程數據傳輸。此外，系統還設有濾膜更換系統、恒溫 恒濕系統，除靜電系統、觸摸屏顯示系統和氣路系統等。BTPM-AS1實現了空氣顆粒物采樣工作由手工到智能的轉變，節省了人力，降低了成本，提高了效 率，保證了質量，是新一代的環境空氣顆粒物采樣器。

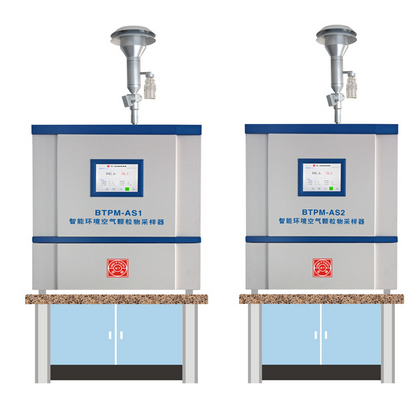

PM2.5&PM10一體化智能采樣器——雙通道智能環境空氣顆粒物采樣器—BTPM-AS2
BTPM- AS2采用了百特獨有的專利技術——PM2.5&PM10雙通道切割器的環境空氣顆粒物采樣器，這種切割器可將PM2.5和2.5-10μm的顆 粒分流到兩個通道中，實現了同時分別過濾收集，同時得到PM10和PM2.5兩種顆粒。這種采樣器的優點效率高，可有效避免PM2.5和PM10“倒掛” 的現象發生。
除所用的切割器不同外，BTPM-AS2的其余性能與BTPM-AS1完全相同。
二、主要技術指標與性能：
| 序號 |
項目 |
性能指標 |
序號 |
項目 |
性能指標 |
| 1 |
稱量精度 |
十萬分之一克（10ug） |
7 |
恒定溫度 |
25±1℃ |
| 2 |
濾膜數 |
30個 |
8 |
恒定濕度 |
50%±3% |
| 3 |
采樣時間 |
1-30天 |
9 |
流量控制 |
質量流量計，工況/標況 |
| 4 |
采樣對象 |
PM1、PM2.5、PM10、TSP |
10 |
濾膜 |
PTFE，直徑47mm |
| 5 |
空氣流量 |
16.67升/分鐘 |
11 |
控制系統 |
單片機控制，觸摸屏操作 |
| 6 |
除靜電 |
離子風 |
12 |
運行環境 |
室內，15℃-25℃ |
| 7 |
防震系統 |
工作臺3級，天平4級 |
13 |
電源 |
220VAC，400W |
三、執行標準：
《HJ93-2013 環境空氣顆粒物（PM10和PM2.5）采樣器技術要求與檢測方法》
《HJ656-2013環境空氣顆粒物（PM2.5）手工監測方法（重量法）技術規范》
《環境空氣質量監測規范（試行）》
四、主要應用領域：
環境空氣監測站：做為標準采樣器，用來與自動監測儀器進行手工平行對比。
科學研究：大學、研究機構、氣象機構、其它機構。
五、突出特點：（手工比對變自動，間斷比對變連續）
BTPM-AS1自動對比功能：內設有十萬分之一的精密電子天平、自動采樣系統、自動稱量系統，GPRS無線數據傳輸系統。它每天自動的工作流程是：
使用本系統省去了手工采樣器人工裝、取濾膜、稱量、計算、校對、錄入的繁瑣，并且可與自動監測儀器同步工作，常年校準，無縫對接，保證監測質量。
稱量室就是一個小型天平室：稱量室設有恒溫、恒濕、除靜電系統。在工作狀態下的稱量室的溫度為25±1℃，濕度為50%±3%，濾膜經過離子風除靜電后稱 量，天平稱量時，所有的系統都停止工作。同時系統內部達到4級防震標準，工作臺達到3級防震標準。上述措施，保證了天平工作環境與天平室一致，保證了稱量 精度。
一機多用：只要更換安裝在采樣器頂端的采樣頭，就可實現PM1、PM2.5、PM10、TSP的采樣。六、獨特技術與設計：
濾膜自動更換系統：系統內安裝了兩個濾膜筒，一個是裝新濾膜的筒，叫濾膜供應筒；一個是裝舊濾膜的筒，叫濾膜回收筒。系統中可預先存儲30個濾膜，可連續工作30天。自動更換濾膜操作是由機械手來完成的，機械手的工作流程如下：
恒溫恒濕除靜電系統：為了使天平的稱量結果準確可靠，必須為天平營造一個合適的工作環境，包括溫度和濕度環境，同時要清除濾膜上的靜電。本系統設計了精密的半導體溫控系統、蒸發式濕度控制系統和離子風除靜電系統，保證了天平在理想的環境下工作。
精密天平：本系統所用的天平精度為十萬分之一克，具有有四級防震功能、自動校準功能、數據通訊功能等，精度高，適應性強，穩定性好。
控制系統：控制系統是BTPM-AS1的中樞指揮系統。本系統是以ARM7為控制核心，具有系統控制、數據存儲、遠程數據傳輸、流量校準和天平校準等功能。同時，系統采用觸摸屏顯示與操作，操作簡單直觀。
軟件系統：本系統的軟件包括控制端軟件（儀器）、用戶端軟件（web風格）和服務器軟件三種。
系統網絡：BTPM-AS1智能環境空氣顆粒物采樣器可以單獨使用，也可以組網只用。無論是單獨使用還是組網只用，系統都將通過GPRS向網絡服務器傳輸監測數據，同時傳輸儀器運行狀態。只要一臺電腦在手，系統運行狀態盡收眼底。
|
|
|
| |
|
| |
|
|
|
|
|
|
