1 前言
碳石墨環因具有優良的耐高溫性、自潤滑性、低摩擦系數、耐磨損性、耐化學介質腐蝕性和良好的導熱性、熱膨脹系數小、對高低溫交變性能的適應性以及材料的物理力學性能，作為機械密封應用領域中的關鍵部件已有兩千多年的歷史，并廣泛應用于造紙、紡織、醫藥、軍工等各工業部門。
由于材料性能優良，制造原材料又多來源于煉油化工副產品，所以價格適宜，應用行業廣泛，因此碳石墨制品制造在我國得到了快速發展。從1956 年前蘇聯援建哈爾濱電碳廠、1966 年四川自貢東新電碳廠成立等幾家企業，發展到目前的300 多家電碳制造相關企業，不僅有了高等院校和科研單位，而且也有了行業管理機構和相關產品的技術標準，促進了碳制品生產的科學性、先進性和實用性。但由于資金，設備，體制等眾多因素的影響，目前我國的高性能碳制品質量，較國外發達國家的先進技術水平，仍有較大差距。
2 機械密封用碳石墨材料的分類及特點
碳石墨材料的生產，是按照骨料粒徑，配方組成與內部結構不同分類的，基本上可分為毫米級( 1～10mm) 、忽米級( 0.1～1mm) 、絲米級( 0.01～ 0．1mm) 和微米級( 0.001 ～ 0.01mm) 4 類，通稱為粗、中粗、細、超細結構碳石墨制品。其制造和性能特點分別為:
(1) 毫米級結構碳石墨制品，通常用2～10mm 粒徑焦炭或無煙煤作為骨架結構，空隙處用60% ～ 70%的細粉填充形成。制品規格越大，選用的骨料粒徑越粗，通常是用攪混均勻的熱料糊擠壓或振動成型，制成品表面較粗糙。用相同工藝生產的產品較細顆粒結構的制品強度低，氣孔孔徑分布范圍廣。顯著特點是所用原材料比表面低，含粘合劑少，焙燒容易，石墨化、熱處理過程不易開裂，不適于做高質量不透性機械密封制品。
(2) 忽米級結構碳石墨制品，因其骨料粒徑在0．1 ～ 1mm 之間，配料中粘合劑含量略高于粗制品，宜采用擠壓，振動或熱模壓制方法成型。制品的顯著特點是內在結構均一良好，氣孔分布均一性和孔徑分布范圍介于毫米級和絲米級之間，其密度，強度和加工表面粗糙度優于毫米級，是優于粗結構，接近細結構的碳石墨環制品。
(3) 絲米級結構碳石墨制品，因制造骨料粒徑細，配料中粘合劑含量高，通常采用混均勻→磨粉→冷模壓成型，小規格細長制品也可采用擠壓成型。焙燒時揮發組分排除量大，易產生內裂，制品規格越大，生產難度越大，其顯著特點是結構均一，強度高，氣孔孔徑小且分布均勻。作為機械密封碳石墨材料，是可靠耐用的，但生產成本較高。
(4) 微米級超細結構碳石墨制品，通常是用4～10μm 級超細炭素粉末為主要原材料，用超細粉磨粉機制粉，經等靜壓成型，采用特殊工藝或先進的焙燒窯爐熱處理等方法生產。制品的顯著特點是內在結構更細密，均一，強度高，能加工出表面精度和光潔度高的耐摩擦磨損的機械密封高性能制品，但生產成本高，是軍工和宇航產品及其它高性能機械密封要求使用的材料。
由上述可以看出，碳石墨環材料的生產工藝流程，雖然基本相同，即原材料選用→配料( 加粘結劑等) →攪混均勻→成型→焙燒→一次或多次浸漬→二次或多次焙燒或石墨化→粗品加工→精加工。由于使用的原材料粒徑大小、配料組成、粘合劑性能、混料均勻度、成型焙燒工藝和設備、浸漬材料、工藝、次數、二次加工工藝和設備等不同，因而制品的性能和價格差異極大，所以在使用時，必須根據產品使用工況，做出產品級別、精度和價格的適宜選擇。
3 機械密封用碳石墨環技術標準

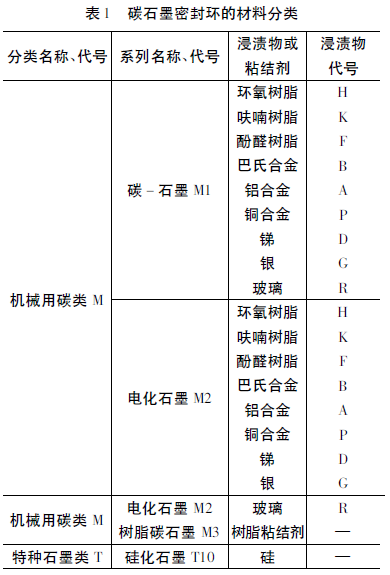

按照現行機械密封用碳石墨密封環標準的分類、檢驗規則、物理力學性能要求、試驗方法、標志、包裝、運輸、儲存等方面規定的內容還是比較全面的，自2002 年12 月1 日實施至今沒有更新，其分類見表1。
 隨著科學技術的進步和對產品性能要求提高，以及碳石墨材料的技術進展，2002 年實施以來的機械密封用碳石墨環技術標準在目前應用中就有些不足，建議進行補充修訂。
4 旋轉接頭用碳石墨環制造應用
旋轉接頭是將流體介質由相對靜止管道輸送到旋轉或擺轉的管道，設備中的機械動密封裝置，是固定管路向旋轉、擺轉設備輸送和排除冷熱傳導介質的必不可少的關鍵基礎件。一般常用的可分為單、雙兩種回路形式( 也有少量多回路的) ，不同的結構形式有不同的特性，在接頭所采用的制造材質、密封結構、摩擦力等方面也有著顯著的差異。基本結構包括外管( 空心軸、管球) 、內管(雙向有) 、外殼、端蓋、尾蓋、靜密封環、密封圈、動密封環、彈簧及各進出聯接口等部件。在眾多旋轉接頭的應用中碳石墨密封環的好壞決定了旋轉接頭的使用壽命。現就碳石墨環的加工應用情況概況如下:
(1) 碳石墨基材粒徑粗糙、氣孔率高，分布不均勻，孔徑大小不等，進行復檢0.6MPa 氣壓測試時，每批次都有不同程度的泄漏，不合格率達30%以上。有的產品抗折，抗壓強度達不到技術標準規定的力學性能要求，有的摩擦系數高于標準中的規定，硬度波動較大，體積密度不均衡等。因而給碳石墨環高質量的制造增加了很多麻煩，在搬運和加工安裝過程中稍不注意，就會開裂或破碎。
(2) 對于旋轉接頭，高性能設備要求的用戶，要確保使用壽命一年或更高的壽命要求，但目前國產的碳石墨環很難達到這一要求，使用現場反映的問題是硬度低了不耐磨，硬度高了耐磨性雖然好一些，但脆性又太大，有的還沒有怎么磨損就斷裂成不規則的數塊，硬度穩定性差，使用壽命波動性大。在鋼廠、紙箱設備、造紙?jiān)O(shè)備上使用的旋轉接頭，經常出現由于碳石墨環不能承受振動和軸向力導致的破碎現象。在迫不得已的情況下，只好采用進口的碳石墨環產品，現場應用反映結果良好。
在當前碳石墨環產品的應用中，兄弟單位反映結果基本上與我公司的應用情況相似。目前玉杰公司生產的旋轉接頭通過采用進口材質碳石墨環，使用效果穩定，很受市場青睞，但這畢竟不是長遠之計。同時為了適應旋轉接頭開拓市場的需要，我公司現大力開發新型結構的液壓氣動工程機械旋轉接頭，對于碳石墨環的要求將會更高。因此當前我國碳石墨材料的生產質量還是讓人擔憂的，我們建議行業領導與有關部門協同工作，從碳石墨材料制造的原料粒徑，配料，混料，壓制，焙燒，浸漬等各工序環節科學抓起，加強力學性能檢測，更新行業技術標準，加強制造碳石墨環力度評定，合理定價，以提高碳石墨環的應用質量和促進國民經濟的快速發展。
5 展望
當今碳石墨材料的技術進展有3 大趨勢:
(1) 各向同性熱解石墨是碳石墨材料中綜合性能最佳的材料，它在各個方向性均為各向同性，結構緊密，其密度未浸漬時就可達到1．98g /cm3以上，開孔率極低(＜0.3%) ，抗折強度可達200MPa，抗壓強度可達350MPa。由于制造原料粒徑為0.3～2μm，再加上采用獨特的化學氣相沉積法工藝和設備，因而質地均一，加工后的密封面精度和光潔度極高，具有極佳的機械密封性能和摩擦磨損特性。目前德國、日本、英國、俄羅斯，烏克蘭等國，在各向同性熱解石墨材料研制和應用方面都處于領先地位，俄羅斯研制的各向同性熱解石墨材料，具有抗燒蝕，抗氧化，致密，光滑細膩，氣孔降低，耐磨性好等特點，在宇航軍工和高性能機械密封領域都有著廣泛應用;
(2) 碳－碳復合材料的研制和應用，也是碳石墨材料科技進展的重點，雖然制造方法較多，但碳纖維材料的加入制造的碳－碳復合材料更引人注目。它不僅能顯著提高碳－ 碳復合材料的抗壓、抗折強度和模量，降低摩擦系數，而且能大大提高碳石墨環的摩擦磨損性能和抗沖擊強度，可滿足更復雜工況條件下產品的使用要求;
(3) 高強度高密度碳石墨密封材料雖有良好的力學性能，我國也進行了研制和應用工作，但目前應用并不普遍，要進一步提高產品質量，降低生產成本，以快速發展的趨勢迎合市場發展的需要。
上述碳石墨材料的發展趨勢我國都有一定的技術進展，但產品質量較發達國家仍有較大差距。為了滿足國民經濟快速發展的需要，建議有關部門組織協同攻關，發揮好國內人力，財力和設備等有關資源，以實現我國碳石墨材料快速發展的美好未來，早日趕超世界先進水平。
作者：朱斌，朱路，林建華，涂麗嬋( 福建省閩旋科技股份有限公司，福建泉州362000)
