 一、技術原理
WX渦流超細磨機在吸收國內外砂磨機、塔磨機、剝片機的結構優點基礎上，結合本公司對非金屬礦研磨項目的生產應用情況，經過不斷的試驗、改進和完善，從而研發出獨特、高效、節能環保的超細攪拌研磨設備。
在長期的工業應用實踐和嚴格的現場考驗，箱式濕法磨機能量利用率高，操作維護方便，能夠大量處理粉磨工業礦物的新型超細攪拌研磨設備，尤其是效率及穩定性均達到國際先進水平。主要有由驅動裝置（包括電機和減速機）、箱體、和機架等部件組成，電機經減速機帶動攪拌葉輪（葉輪分上、下兩個），在填加一定量的磨礦介質(瓷珠或者鋯珠)和被磨的物料在箱體內產生高速渦流，兩只葉輪的角度不同都朝著中間運動，產生強大的摩擦、擠壓、剪切、柔搓和沖擊進行有效地粉碎。因?yàn)槭窃谌~輪推力的作用下產生渦流，所以在磨礦過程中對箱體襯膠的摩擦力很小，延長了使用周期。物料從磨機的上部給入，經筒體內介質研磨后，合格的產品從磨機頂部溢出，設備最大給礦粒度為200目，經超細研磨后產品粒度可以達到微米級?？筛鶕?jù)產品要求調整工藝方案滿足不同的客戶需求。
二、產品適用范圍
WX渦流大濕法攪拌研磨機，以其都獨特的粉碎原理，卓越的節能降耗性能，理想的粉碎效果，廣泛的應用于：氧化鋁、氧化硅、油漆、油墨、顏料、造紙涂料、陶瓷釉料、磁性材料、塑料填料、功能材料和難處理的金礦等行業中超細研磨的產品，例如：碳酸鈣、高嶺土、水鎂石、云母、滑石、重晶石、氧化鐵紅、石墨、煤、鐵氧體、鋯英砂、電解錳、二氧化錳和水煤漿等其它非金屬礦的超細研磨。它不但能做為研磨設備使用，還能作為攪拌器使用（如快速分散濾餅）還能作為高速清洗物料使用。
三、設計、制作標準
| NO. |
名稱 |
標 準 |
國 標 |
書 目 |
| 1 |
W
X
渦
流
濕
法
超
細
磨
|
《鋼結構設計規范》 |
GB50017-2003 |
《化工設計手冊》 |
| 2 |
《鋼結構施工驗收規范》 |
GB50205-2001 |
《化工設計手冊》 |
| 3 |
《普通碳素結構鋼標準》 |
GBT700-2006 |
《機械設計手冊》 |
| 4 |
《埋弧焊焊接坡口基本形式的尺寸》 |
GB986-88 |
《焊接手冊》 |
| 5 |
《涂裝前鋼材表面銹蝕等級和除銹等級》 |
GB8923-88 |
《化工設計手冊》 |
| 6 |
《漆膜顏色標準樣本》 |
GB3181-1982 |
《化工設計手冊》 |
四、WX渦流濕磨機系統的優越性能及特點
WX渦流超細磨顛復了以往的設計理念，不要求長徑比，只選用合適的線速度。采用了電機減速機軸承座和攪拌器直聯結構，設備運行穩定?；趯?duì)動平衡的基礎研究，成功的解決了大型磨機再次啟動困難的問題。
該設備對廠房要求特別低，無需建高大的廠房，有效高度只需6米，因此節約基建投資，直觀性強，操作方便，節約操作人員和工人勞動強度，整機外形美觀大方，提升企業形象。主機及輔助設備占地面積約20平方米。
攪拌磨機箱體采用耐磨橡膠作內料，內襯使用壽命可達到15000小時以上，也可單獨襯補線速度切線方向的橡膠，一般襯膠維護過程只需48小時就可生重新開始生產。降低了客戶使用成本；攪拌葉輪采用耐磨橡膠襯，分為上下二片葉片更換方便。能加工3250目高固含漿料一次研磨至-2μm粒度大于90%的產品；筒體外筒與內筒之間設計有冷卻水夾套導流筒結構，目的是為了保護襯膠的使用壽命，并不是象其它設備所設計的冷卻系統是為了降低物料因研磨而產生的高濕。實踐證明，研磨所產生的高溫是有助于磨礦效果的。長徑比大的設備由于高溫產生了如黏稠度過高產生流動性不好等不利于磨礦效果的特征，從而影響到研磨效果。合理的線速度，大幅度降低易損件和研磨介質的消耗，設備維修周期長，運行費用低。
卓越的工藝性能：具有產量大、效率高、低能耗、生產出來的產品品質穩定、性價比高、組合操作性靈活，節能環保。
濕法系統研磨產品，產品質量穩定，容易調節與控制；產品粒徑小，分布更均勻；單個晶體晶形結構好，更能提高產品的應用推廣范圍，提升產品的附加值。生產廢水可經回收系統凈化處理，再次回收利用。
五、工藝選擇及應用
目前為提升產品的附價值，更好的推廣與發展產品的結構與銷售渠道，濕法加閃蒸強力干燥工藝已經很好的應運于重質碳酸鈣，氧化鎂，輕氧化鋁，高嶺土，重晶石等非金屬礦的深加工；加工出的產品可廣泛應用于造紙、橡膠、塑料、涂料等行業中。
六、WX渦流濕法超細攪拌磨運行成本分析
進機原料采用200-325目高嶺土粉，設備采用12000升磨機。單機生產各種產品成本：
| 成品粒度（-2um） |
產量(T/h) |
電耗度/h |
分散劑(%) |
介質（%） |
人員（人） |
| D60 |
1 |
26 |
0.1 |
0.12 |
2 |
| D70 |
1 |
28 |
0.12 |
0.12 |
2 |
| D80 |
1 |
30 |
0.15 |
0.15 |
2 |
| D90 |
1 |
90 |
0.20 |
0.20 |
2 |
| D95 |
1 |
110 |
0.30 |
0.35 |
2 |
| D97 |
1 |
130 |
0.35 |
0.45 |
2 |
| 注：工人二名，一名為制漿工，一名為超細磨操作工。 |

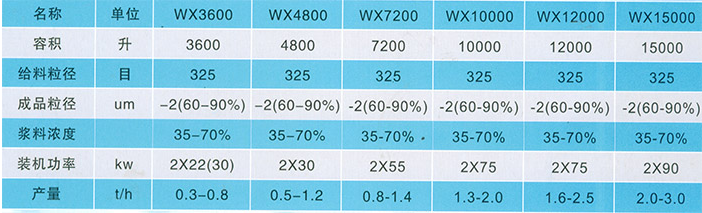

七、設備主要參數介紹
