（中國粉體技術網/班建偉）輥碾粉碎設備種類很多，如棒磨機、輪碾機、雷蒙磨等。然而這些設備大多是用來將直徑為幾毫米至幾十毫米的大顆粒物料粉碎至0.1～0.04mm（即100～325目）之間。它們大多是為物料的超細化提供前期粉碎，屬于普通粉體色彩中的常用設備。
一、結構與工作原理
CZJ自磨型超微粉碎機被認為是輥碾磨中較先進的機型，它可以使許多物料碾磨到3～150μm。它是分析了許多輥碾設備存在的諸多缺點的基礎上經改進而成的。當用長管或長棒作為輥碾介質時，由于管或棒太長，很難使管或棒的表面之間以及與磨腔內壁之間形成均勻精密接觸進而碾磨物料。為此，人們想到用短環狀（或短棒狀）研磨介質代替長管或長棒。浙江豐利設備有限公司最早推出的機型命名為CZJ自磨型超微粉碎機。這種機器的結構如圖1所示。

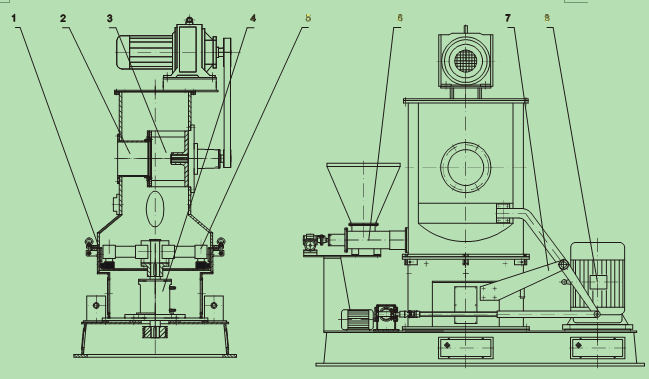

圖1 CZJ自磨型超微粉碎機
該機由機架、機體、粉碎裝置、分級裝置、加料裝置、傳動裝置、翻轉裝置和電機等組成。CZJ自磨型超微粉碎機主要由粉碎箱體和磨輪組成。粉碎室內有一個由電機帶動的旋轉主軸，圍繞主軸帶有多個輔助軸，輔助軸上自由套有研磨輪，當主軸旋轉時，輔助軸隨之旋轉，輔助軸上的磨輪既隨著主軸進行公轉同時又圍繞各種的輔助軸自轉。磨輪公轉和自轉動過程中，磨輪產生強大的離心力與粉碎室內磨壁發生強烈的輥碾作用，被粉碎的物料在離心力及磨輪旋轉力場帶動下，進入磨壁與磨輪之間，在強大的擠壓力和研磨力作用下物料被粉碎。由于物料受到不斷的反復擠壓研磨作用進而被超細化。這種原理的研磨設備既可用于干式粉碎又可用于濕式粉碎。
二、 性能特點與主要技術參數
2.1性能特點
CZJ自磨型超微粉碎機的主要性能特點如下：
（1）采用磨輪和磨壁組成的粉碎結構，物料在自轉磨輪和磨壁間被沖擊、碾壓而粉碎，經粉碎后物料的細度最低可達3μm；
（2）粉碎機的耐磨材料采用特殊耐磨材料制造而成，能粉碎高達莫氏硬度5～9級的高硬度物料，且有良好的耐磨性；
（3）產量高、能耗低，達到同樣粒度的物料超微粉碎加工，能耗只有氣流粉碎機的60％，產量是氣流粉碎機的2～3倍。
（4）用粉碎和分級相結合的機構，物料在粉碎機內逗留時間短，溫升較小，經粉碎后的物料品質好。
（5）本機采用新型的進口窄V帶傳動，具有傳動功率大，效率高等特點。
2.2 主要技術參數
CZJ自磨型超微粉碎機的主要技術參數列于表1。
表1 CZJ自磨型超微粉碎機的主要技術參數
型號規格
技術參數 |
CZJ-30 |
CZJ-45 |
CZJ-63 |
CZJ-100 |
CZJ-125 |
粉碎 |
搖臂 |
直徑 |
280 |
410 |
580 |
940 |
1180 |
| 轉速（r/min） |
995 |
678 |
480 |
296 |
236 |
| 磨輪 |
直徑 |
80 |
120 |
150 |
220 |
250 |
| 轉速（r/min） |
3482 |
2317 |
1856 |
1265 |
1114 |
| 電機功率（kW） |
5.5～7.5 |
15～18.5 |
22～30 |
55～75 |
75～90 |
| 分級 |
分級輪直徑 |
160 |
230 |
315 |
500 |
630 |
| 電機功率（kW） |
2.2～3 |
4～5.5 |
7.5 |
15 |
22 |
| 分級輪轉速（r/min） |
850～8500 |
550～5500 |
400～4000 |
250～2500 |
200～2000 |
| 處理風量（m³/min） |
600 |
1270 |
2400 |
6000 |
9600 |
| 處理量（㎏/h） |
20～500 |
50～1200 |
100～2500 |
250～6000 |
300～850 |
| 粉碎粒度（μm） |
3～150 |
三、 工業應用
圖2、3分別為配脈沖除塵器標準流程圖和配布袋除塵器標準流程圖
圖10-2 配脈沖除塵器的標準流程圖
1—CZJ粉碎主機；2—集料器；3—關風機1；4—脈沖除塵器；5—關風機2；6—風機
10-3 配布袋除塵器標準流程圖
1—CWJ主機；2—關風機；3—集料器；4—風機；5—布袋除塵器
該機已經廣泛應用于硅灰石、方解石、氫氧化鎂等的超細粉碎加工。
