1 結構與工作原理

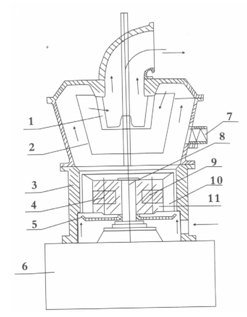

圖1 HLM內分級離心環輥磨的結構和工作原理示意圖
1-分級輪；2-分流環；3-機體；4-銷軸；5-甩料盤；6-底座；7-螺旋加料器；8-主軸；9-磨環；10-磨圈；11-磨環支架
圖1所示為HLM內分級離心環輥磨的結構和工作原理示意圖。該機主要由機體、主軸、甩料盤、磨環、磨環支架、磨圈、分流環、分級輪等構成。
工作原理：固定在磨環支架上的磨環與銷軸之間有很大的間隙，當磨環支架隨主軸轉動時，磨環作公轉，受離心力的作用甩向磨圈并壓緊磨圈，同時以銷軸為中心作自轉。物料由螺旋加料器從磨環支架上方加入，被高速旋轉的磨環支架甩入支架與磨圈的縫中，受到轉動磨環的沖擊、擠壓、研磨而被粉碎。粉碎后的物料落到甩料盤上，甩料盤與主軸同轉，將物料甩向磨圈與機體間的縫隙中，受到系統中風機抽風產生的負壓的作用而沿縫隙上升進入機體上部，沿分流環進入分級室進行分級，合格細粉通過分級輪進入收集系統收集，粗粉被甩向分級環內壁，落入粉碎室重新進行粉碎。
2 性能特點與產品參數
這種環輥磨得特點是磨環有單層或多層分布的結構形式，每一層中的磨環數量隨機型大小而異。磨圈與磨環接觸的工作面有直面或曲面，由于磨環數量多，又呈多層分布，物料與粉碎副的接觸面大，被粉碎的機會多，提高了物料的粉碎效率。這種粉碎機的型號規格和系統的主要技術參數列于表1。
表1 HLM內分級離心環輥磨的主要技術參數
| 主要技術參數 |
型號 |
| HLM-580 |
HLM-780 |
LHM-880 |
LHM-1000 |
| 粉碎轉子有效工作外徑，mm |
580 |
780 |
880 |
1000 |
| 裝機容量，kW |
81 |
780 |
880 |
1000 |
| 產品細度（d97），mm |
5～40 |
5～40 |
5～40 |
5～40 |
| 產量，kg/h |
300～1000 |
700～1800 |
1000～2200 |
1400～3500 |
| 單位產品能耗（d97=mm），kWh/t |
130 |
125 |
123 |
120 |
| 注：加工物料為方解石；入料粒度10～20㎜，小機型取下限。 |
3 工業應用
這種超微粉碎機主要用于硅灰石、方解石、氫氧化鎂、稀土等的超細粉碎加工。圖2所示為這種磨機用于工業生產時的工藝配置圖。該工藝適用于莫氏硬度6級以下物料的細磨和超細粉碎。表3所示部分生產實例。
圖2 HLM內分級離心環輥磨的工藝配置圖1-HLM內分級離心環輥磨;2-旋風分離器;3-除塵器;4-風機;5-關風機;6-風量控制閥
表2 HLM內分級離心環輥磨的部分生產實例
| 機型 |
物料名稱 |
物料產地 |
給料粒度
（mm） |
要求產品細度 |
轉子轉速
（r/min） |
分級輪轉速
（r/min） |
產量
kg/h |
產品細度
d97(mm) |
| HLM-580 |
稀土 |
四川成都 |
<1 |
d97<6 |
283 |
1500 |
350 |
5.27 |
| HLM-580 |
硅灰石 |
江西新余 |
<6 |
d97<23 |
283 |
1100 |
600 |
22.9 |
| HLM-880 |
方解石 |
福建上杭 |
<10 |
<10 |
283 |
1105 |
750 |
5.61 |
|
