氫氧化鎂產(chǎn)品從應(yīng)用上分為阻燃級(jí)、中和級(jí)、醫(yī)用、電子級(jí)、油品添加劑用氫氧化鎂等；從結(jié)構(gòu)上分為片狀、超細(xì)、晶須、納米級(jí)、重質(zhì)氫氧化鎂等。其中發(fā)展?jié)摿^好的是超細(xì)氫氧化鎂和氫氧化鎂晶須。

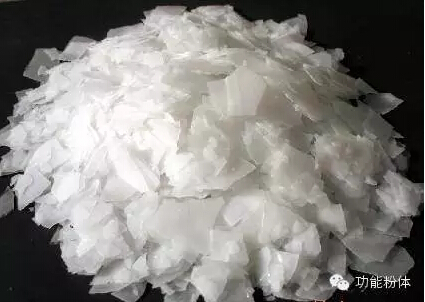

1、片狀氫氧化鎂
片狀氫氧化鎂可作為添加型阻燃劑，碳化法即以菱鎂礦或白云石為原料，經(jīng)煅燒、消化、除雜、碳化、沉淀制得產(chǎn)品。以白云石為原料，氨水為沉淀劑并加入表面改性劑十六烷基三甲基溴化銨，水熱制得菱面片層氫氧化鎂，該法鎂、鈣分離程度較高，鎂的提取率為90.02%，產(chǎn)品收率為88.21%；沉淀法以菱鎂礦或白云石為原料，經(jīng)煅燒、浸取、除雜、沉淀制得產(chǎn)品。以白云石為原料，先后用鹽酸和硫酸浸取，加入自制絡(luò)合沉淀劑和表面改性劑聚乙二醇可制得產(chǎn)品，收率為85.20%。酸解法以多種含鎂礦物為原料，經(jīng)過(guò)酸解、除雜、沉淀制得產(chǎn)品。以白云石為原料，經(jīng)鹽酸酸化、除雜，以白云石灰乳為沉淀劑，產(chǎn)品純度為98%，其中，白云石灰乳通過(guò)白云石煅燒消化制備。
2、超細(xì)氫氧化鎂
超細(xì)氫氧化鎂可作為復(fù)合材料的阻燃成分，加入不同的表面改性劑可以改變產(chǎn)品粒徑。以氯化鎂溶液為原料，氨水為沉淀劑，產(chǎn)品粒徑＜400nm；加入自制表面改性劑，粒徑為150nm；改用聚乙二醇，粒徑為89.5nm；改用硫酸鎂溶液為原料，加入自制表面改性劑，粒徑為380nm。這些鎂鹽溶液可通過(guò)含鎂礦物酸解或煅燒后酸浸制得，其中氯化鎂溶液可用鹵水代替。

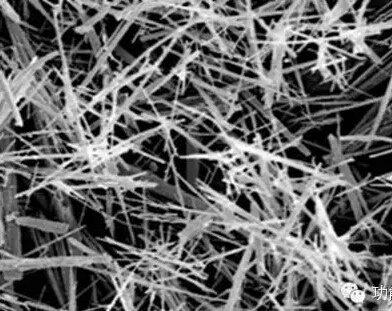

3、氫氧化鎂晶須
氫氧化鎂晶須是短纖維功能型材料，主要作為阻燃劑和補(bǔ)強(qiáng)材料添加到高分子材料中。沉淀法，改進(jìn)沉淀過(guò)程可以改變長(zhǎng)徑比。以氯化鎂溶液為原料，加入堿和表面改性劑，水熱合成產(chǎn)品。以氫氧化鈉為沉淀劑，丙三醇為表面改性劑，采用微波水熱，直徑為0.1～0.3μm，長(zhǎng)度為80～110μm；改用氨水和氫氧化鈉為沉淀劑，丙烯酸為表面改性劑，直徑為8～15nm，長(zhǎng)度為50～150nm；中低濃度的氨水和低濃度的氯化鎂溶液，產(chǎn)品的分散性較好；以堿式硫酸鎂晶須為前驅(qū)體，氫氧化鈉為沉淀劑，油酸鉀為表面改性劑，水熱制得直徑為1～2μm，長(zhǎng)度為100～200μm的產(chǎn)品；加入表面改性劑不能減小粒徑，反而會(huì)阻止堿式硫酸鎂晶須向氫氧化鎂晶須轉(zhuǎn)化。
?歡迎進(jìn)入【粉體論壇】
|
