1.1石英石的定義及其構(gòu)成
石英石是90%石英砂粉和10%樹脂在真空狀況下高壓壓制成形、高溫狀態(tài)下定形的新型石材。是一種無(wú)放射性污染、可重復(fù)利用的環(huán)保、綠色新型建材及裝飾材料。
它的主體是石英砂粉，約占90%，樹脂、顏料和其他輔助材料約占10%。石英石必須要完全滿足以下四個(gè)條件，哪怕一個(gè)條件不符合就屬于假石英石。
1）樹脂含量（包括所有液體輔料）7-12%。低于7%韌性不足，容易斷裂；高于12%容易變形。國(guó)內(nèi)很多廠家的樹脂含量在15%左右，所以是假石英石。
2）必須在真空狀態(tài)下高壓制成形。低壓成形或澆注成形，石英石板材的密實(shí)度不足，易滲色、不耐污。國(guó)內(nèi)很多廠家是低壓成形為主，所以是假石英石。
3）高溫狀態(tài)下固化定形。國(guó)內(nèi)很多廠家是冷固化或者100℃以下的低溫固化定形為主，所以是假石英石。
4）石英石板材的硬度必須由石英砂提供。玻璃不是石英，玻璃顆粒在石英石板材中所占的比例（質(zhì)量百分比）必須在20%以下。
樹脂:
樹脂是做石英石基體材料，在石英石板材中起粘接作用和給石英石板材提供韌性的作用。石英石所用的樹脂主要有兩種：一種是不飽和聚酯樹脂，另一種是丙烯酸樹脂（壓克力樹脂）。但國(guó)內(nèi)廠商100%用的是不飽和聚酯樹脂，壓克力石英石在國(guó)內(nèi)沒(méi)有見報(bào)道。
1） 不飽和聚酯樹脂----根據(jù)不同的要求切定不同的配方；不同的配方，樹脂的性能不同。市面上的樹脂是通用樹脂。除非你有特別的要求和工程師對(duì)樹脂很了解。
2） 不飽和聚酯樹脂的一般分類：
（A）從飽和二元酸分：鄰苯樹脂和間苯樹脂。通用樹脂100%是鄰苯樹脂，所謂的間苯樹脂不見得100%不含鄰苯，耐熱型樹脂多為間苯樹脂。
（B）從二醇來(lái)分：通用樹脂和特殊樹脂。通用樹脂---是丙二醇、乙二醇、二甘醇三種或一、二種以鄰苯反應(yīng)生成；特殊樹脂---用到的醇類較復(fù)雜，比如新戊二醇等。
（C）從單體來(lái)分：通用樹脂---單體100%用苯乙烯；特殊樹脂---較為復(fù)雜。市場(chǎng)上所謂的復(fù)合壓克力樹脂就是通用樹脂里加入10%以下的甲基丙烯酸甲酯（MMA）來(lái)代替部分的苯乙烯，它不是壓克力。
3）丙烯酸樹脂（壓克力樹脂）---有機(jī)玻璃、人造牙齒等的樹脂。有特殊要求的石英石才用。壓克力樹脂從制造的角度分有兩種：溶解型壓克力樹脂和預(yù)聚型壓克力樹脂。一般來(lái)講預(yù)聚型比溶解型好。
填充料:石英石填充料主要成份為二氧化硅，其中有：石英石砂、石英石粉、鑄造砂、碎玻璃、貝殼、海砂。其作用主要有：一是填充體積；二是增強(qiáng)石英石的石材質(zhì)感；三是增強(qiáng)石英石的機(jī)械力學(xué)性能；四是作為阻燃劑。
顏料:顏料在石英石中的作用是調(diào)配花色品種，使之顏色豐富多彩，從理論上來(lái)講，任何顏色都可以通過(guò)各類顏料調(diào)配出來(lái)。
固化劑:固化劑是石英石生產(chǎn)所必不可少的助劑，好的石英石均是采用高溫固化成型。
其他助劑：樹脂屬高分子聚合材料，適當(dāng)添加一些助劑可以改善其工藝性能，提高生產(chǎn)效率，改進(jìn)石英石性能，延長(zhǎng)壽命。
1.2石英石的性能
石英石的硬度、剛性、重量均高于天然大理石及普通人造石，具有很強(qiáng)的耐磨性能，顏色亮麗多樣，且可做多色混合。其性能主要表現(xiàn)在:
刮不花：石英含量高達(dá)93%，石英晶體是自然界中硬度僅次于鉆石的天然礦產(chǎn)，其表面硬度可高達(dá)莫氏硬度7，遠(yuǎn)大于廚房中所使用的刀鏟等利器，不會(huì)被其刮傷。
污不染：石英石是在真空條件下制造的表里如一，致密無(wú)孔的復(fù)合材料，其石英表面對(duì)廚房的酸堿等有極好的抗腐蝕能力，日常使用的液體物質(zhì)不會(huì)滲透其內(nèi)部，長(zhǎng)時(shí)間置于表面的液體只須用清水或潔而亮等清潔劑用抹布擦除即可，必要時(shí)可用刀片刮去表面的滯留物。
用不舊：光澤亮麗的表面是經(jīng)過(guò)30多道復(fù)雜的拋光處理工藝，不會(huì)被刀鏟刮傷，不會(huì)為液體物質(zhì)滲透，不會(huì)產(chǎn)生發(fā)黃和變色等問(wèn)題，日常的清潔只須用清水沖洗即可，簡(jiǎn)單易行。即使經(jīng)過(guò)長(zhǎng)時(shí)間的使用，其表面也同新裝臺(tái)面一樣的亮麗，無(wú)需維護(hù)和保養(yǎng)。
燃不著：天然的石英結(jié)晶是典型的耐火材料，其熔點(diǎn)高達(dá)1300度以上，93%天然石英制成的石英石完全阻燃，不會(huì)因接觸高溫而導(dǎo)致燃燒，也具備人造石等臺(tái)面無(wú)法比擬的耐高溫特性。
無(wú)毒無(wú)輻射：石英石的表面光滑，平整也無(wú)劃痕滯留，致密無(wú)孔的材料結(jié)構(gòu)使得細(xì)菌無(wú)處藏身，材料制造通過(guò)了美國(guó)NSF認(rèn)證，可與食物直接接觸，完全無(wú)毒無(wú)輻射。無(wú)毒環(huán)保：采用氫氧化鋁粉作填充料,不會(huì)散發(fā)任何氣味，健康無(wú)輻射。
色彩豐富：通過(guò)色粉的精心配制，可以調(diào)配出一切可能的色彩。
臺(tái)面
①普通臺(tái)面：櫥柜臺(tái)面、衛(wèi)生間洗面臺(tái)、窗臺(tái)、餐臺(tái)、商業(yè)臺(tái)、接待柜臺(tái)、寫字臺(tái)、電腦臺(tái)、酒吧臺(tái)、茶幾等。
②醫(yī)院臺(tái)面、實(shí)驗(yàn)室臺(tái)面：人造石耐酸堿性能優(yōu)異，易清潔打理，無(wú)縫隙細(xì)菌無(wú)處藏身，滿足對(duì)無(wú)菌環(huán)境的要求。
水槽（星盆）
地面
①地磚（戶內(nèi)戶外均可）②地面拼花
墻體
①墻磚（戶內(nèi)戶外均可）②電視背景墻
商業(yè)裝飾
①建筑裝飾 ②娛樂(lè)場(chǎng)所裝飾
家具應(yīng)用、衛(wèi)浴應(yīng)用、藝術(shù)加工。
1.4石英石與普通人造石及天然石性能指標(biāo)的對(duì)比：
| 項(xiàng) 目 |
石英石 |
普通人造石 |
天然石 |
| 組成 |
90%石英砂+10%樹脂 |
70%石粉+30%樹脂 |
天然礦石 |
| 成型工藝 |
真空壓制 |
真空澆注 |
天然生成 |
| 硬度 |
莫氏硬度6 |
莫氏硬度2-3 |
莫氏硬度3-4 |
| 抗劃傷 |
鐵器劃不花 |
鐵器可劃不花 |
鐵器劃不花 |
| 變形 |
不易變形 |
易變形 |
不易變形 |
| 韌性 |
韌性較好 |
韌性好 |
韌性差 |
| 耐酸堿 |
高 |
一般 |
弱；發(fā)生化學(xué)反應(yīng) |
| 抗污 |
抗污染 |
有蠟抗污染、無(wú)蠟易污染 |
易污染 |
| 色差 |
輕微色差 |
無(wú)色差 |
有色差 |
| 輻射性 |
無(wú)輻射 |
無(wú)輻射 |
有輻射 |
| 黃變 |
不黃變 |
會(huì)黃變 |
不黃變 |
| 使用范圍 |
地面、臺(tái)面、墻體 |
臺(tái)面 |
臺(tái)面、墻體 |

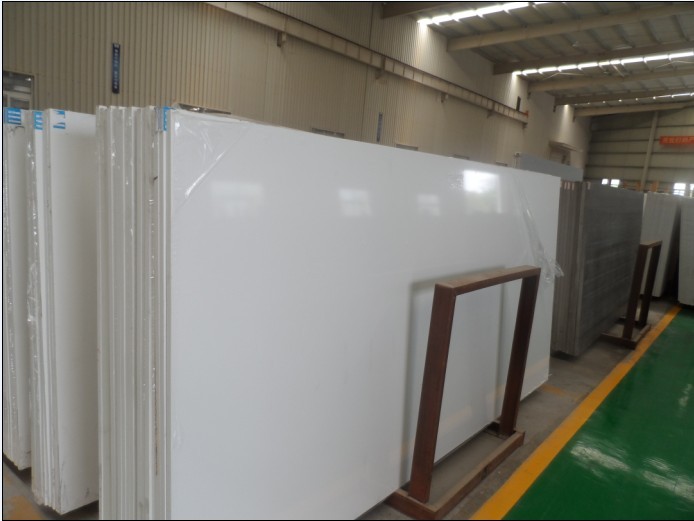

二、石英石生產(chǎn)工藝和成品加工工藝
2.1、石英石生產(chǎn)工藝：
物料攪拌——布料合模——用大型壓機(jī)經(jīng)高頻震壓及真空排氣——高溫打磨拋光——切割——成品
2.2、 石英石成品加工工藝
石英石加工是保證臺(tái)面質(zhì)量的重要環(huán)節(jié)。再好的石英石板材，不遵循嚴(yán)格的石英石加工方法也會(huì)出現(xiàn)質(zhì)量問(wèn)題。石英石的加工要求，原則上與天然石的加工是一樣的，由其是與天然麻石和花崗巖。加工石英石的操作人員最好有加工過(guò)天然石的經(jīng)驗(yàn)，有加工普通人造石但無(wú)加工天然石經(jīng)驗(yàn)的操作人員原則上必須經(jīng)過(guò)培訓(xùn)后方可上崗。
必備加工工具：多功能云石切割機(jī)（切割裁料、磨邊倒角），打磨機(jī)（配專用金剛石磨盤、樹脂磨片），懸臂水磨拋光機(jī)，鑼機(jī)（配石英石專用鑼頭），曲線據(jù)、A字夾、G字夾、小刀片、三角玻璃夾具、接線插座等。
專用膠水：云石膠（白色、透明），石英石專用膠水（工廠配制），石英石專用干膠（工廠配制），固化劑。
加工程序:
選料開料——開孔切角——選邊——粘結(jié)加厚——修整——鑼邊——水磨——打蠟拋光——檢驗(yàn)——包裝

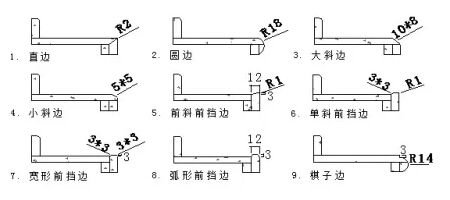

以下圖型為九種常見石英石臺(tái)面加工邊型
 加工注意事項(xiàng)：
石英石因?yàn)橛捕忍撸运目伤苄跃褪菦](méi)有人造石那么強(qiáng)的，加工技術(shù)也高于人造石，以下為加工石英石時(shí)必須注意的事項(xiàng)：
① 接駁：石英石接駁一般采用45度拼接。當(dāng)進(jìn)行平接時(shí)，必須先將接駁面用直刀鑼直，對(duì)接無(wú)縫方可進(jìn)行接駁，另接駁前必須先小試膠水顏色，顏色沒(méi)問(wèn)題后方可進(jìn)行大接。接駁口處剩余的膠水在凝膠后但沒(méi)硬之前用小刀片鏟除掉，當(dāng)膠水完全硬化后再進(jìn)行打磨，打磨范圍不宜擴(kuò)大。石英石接駁好后拼接處一般會(huì)有如線一樣的痕跡，不過(guò)不仔細(xì)看是不容易看到的，而且也不影響美觀。
② 開孔：開爐孔時(shí)，石英石板材底部要有墊板，不能完全懸空，并且承受力要均勻，防止因受力不均而在開孔過(guò)程中開裂。開孔前先在石英石底部四邊及中間加固，再在爐孔四角打孔（打孔的鉆頭必須是高硬度的金剛石鉆頭，云浮的石材加工工具用品店內(nèi)有售），再用線切割機(jī)緩慢并用力均勻的切成方形，切割時(shí)，不能一次性將板材切穿，應(yīng)分兩步切，第一步切板材厚度的1/3，第二步再將板材切穿，防止板材開裂。爐孔切好方形后，用角磨機(jī)漿爐孔四角磨成圓弧角，圓弧半徑不小于R10mm，爐孔四角背面用約120×120mm的小板材加厚，再角磨機(jī)磨成相應(yīng)的圓弧，四邊用寬為30mm以上的石英石板材加厚。另爐孔邊與后擋水邊間距不小于70mm。
③ 磨邊、倒角：用硬質(zhì)金剛石水磨片，先50#，后150#，再300#；拋光時(shí)，開始用500#的水磨片，然后依次使用800#、1000#、1500#、2000#的水磨片進(jìn)行拋光。注意金剛石水磨片必須用硬質(zhì)的，一定要跟供應(yīng)商強(qiáng)調(diào)。水磨片的大小有3吋或4吋之分，可根據(jù)使用需求而定。
④ 膠水使用：膠水使用前必須先將膠水充分?jǐn)嚢杈鶆颉Ｄz水固化劑與普通人造石固化劑一樣，其添加量與溫度的關(guān)系如下：
⑴當(dāng)溫度在10℃以下時(shí)，固化劑添加量為膠水的1.5-2%；
⑵當(dāng)溫度在10℃--20℃時(shí)，固化劑添加量為膠水的1%；
⑶當(dāng)溫度在20℃--30℃時(shí)，固化劑添加量為膠水的0.5-0.8%；
⑷當(dāng)溫度在30℃以上時(shí)，固化劑添加量為膠水的0.5%。
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
