膠粘劑是六大高分子材料(膠粘劑、涂料、塑料、橡膠、纖維、高分子基復合材料)之一。按化學成分，膠粘劑主要分為:1.有機硅膠粘劑；2.環(huán)氧樹脂類膠粘劑；3.丙烯酸類膠粘劑；4.聚氨酯類膠粘劑；5.合成橡膠類膠粘劑。

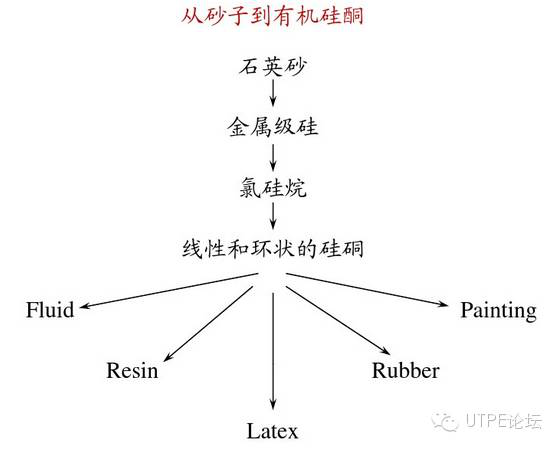

有機硅膠黏劑

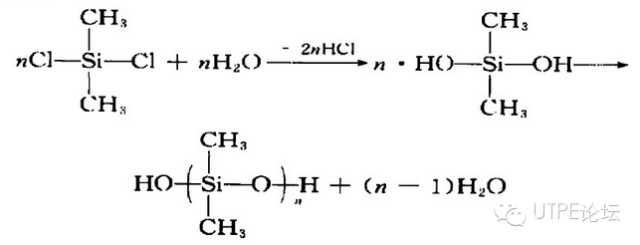

有機硅產(chǎn)品的基本結(jié)構(gòu)單元(即主鏈)是由硅一氧鏈節(jié)構(gòu)成的，側(cè)鏈則通過硅原子與其他各種有機基團相連。如:二氯硅烷水解，然后縮聚成水及線形高分子，稱聚硅氧烷或稱硅酮。如同時加入一定量的三氯硅氧烷，則可形成體形交聯(lián)結(jié)構(gòu)。
有機硅固化機理
 加成反應
有機硅預聚物（A）+固化劑(交聯(lián)劑)(B)=有機硅彈性體(C)
特點:固化時不需要水氣、不產(chǎn)生副產(chǎn)物，可在密閉環(huán)境下固化，可能產(chǎn)生固化抑制，或固化中毒。

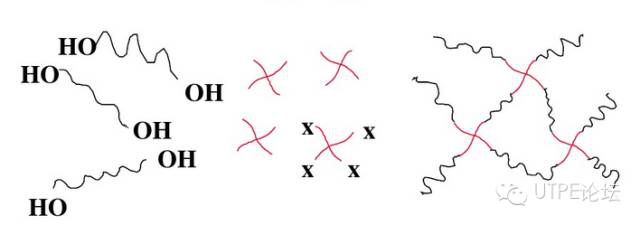

縮合反應
有機硅聚合物（A）+固化劑（B)=固化后硅膠+副產(chǎn)物(氣體)
特點:固化時需要水氣，產(chǎn)生副產(chǎn)物，不能在密閉環(huán)境下固化，不會產(chǎn)生固化抑制或固化中毒。

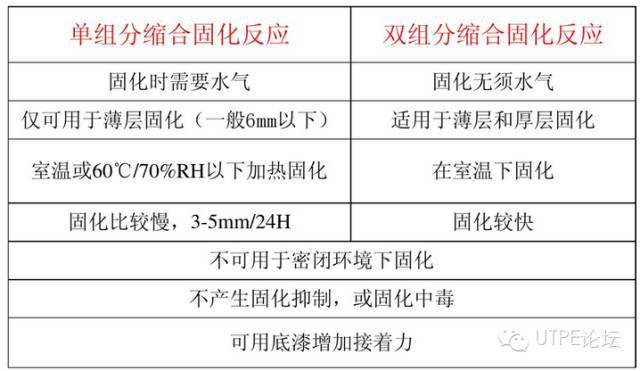

有機硅單組份、雙組份縮合固化對比

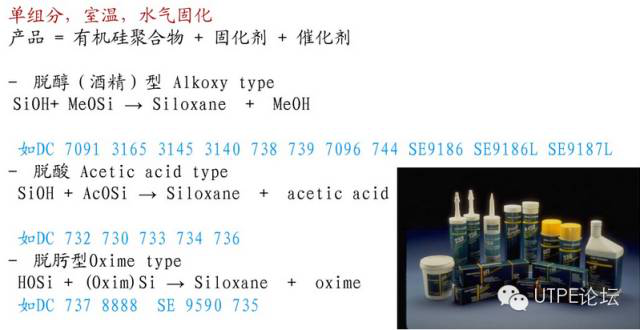

1、單組份縮合固化
2、雙組份縮合固化
雙組分，室溫固化
主劑=有機硅聚合物(或有機硅聚合物+固化劑)
固化劑(或催化劑)=固化劑+催化劑(或催化劑)
一脫醇(酒精)型Alkoxy type
常用產(chǎn)品：3110、3120、3112

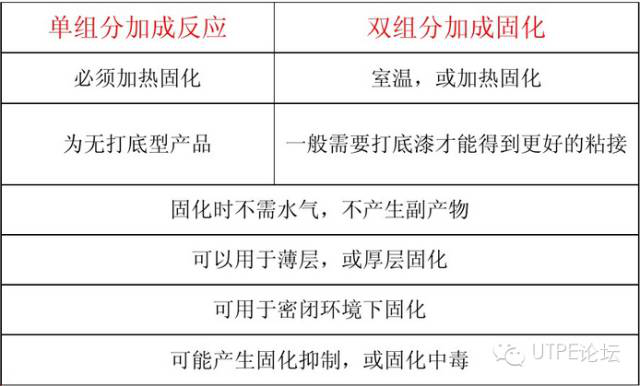

有機硅單組份、雙組份加成固化對比
1、單組份加成固化
產(chǎn)品=有機硅聚合物+固化劑+催化劑+抑制劑
抑制劑用于控制固化反應，把催化劑包裹起來，加熱的時候?qū)⒋呋瘎┨岢?，從而促進反應進行。
常用產(chǎn)品：
866(ecu)、3-6611, 3-6265, 3-6876, SE1750,SE 4450,JCR 6101 6109,DA 6501 6503
2、雙組份加成固化
雙組分，室溫或加熱固化
A組分或主劑=有機硅聚合物+鉑(白金)催化劑
B組分或固化劑=有機硅聚合物+固化劑+抑制劑
常用產(chǎn)品：
160、170、EE1000、EE1100、184、186、3-4207、4150、cn8400、527、567、577, T-4, J, M-2
加成固化反應抑制劑
1、含硫化合物(S)
一硫磺，硫酸鹽，亞硫酸鹽，硫氫尿素
2、含氮化合物((N)
一胺，酰胺，酞亞胺，疊氮化物，護手霜
3、有機酸((P)
一焊錫膏(P)
4、合成膠，天然膠(S)
一乳膠手套，手指頭套，膠管
5、有機錫觸媒(Ti)
一烘過其他化學品的烘箱
6、氯化乙烯，環(huán)氧一胺硬化反應
7、不飽和碳氫化物

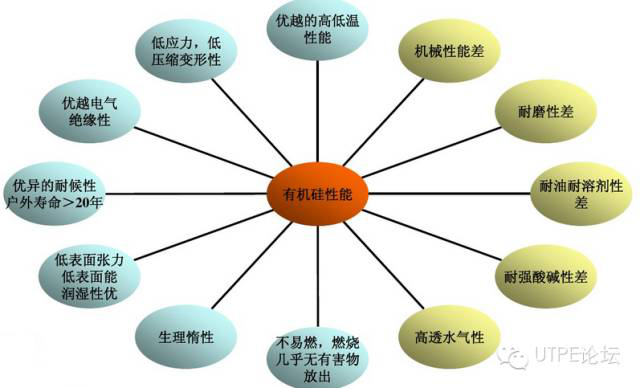

有機硅膠黏劑性能
環(huán)氧膠黏劑
環(huán)氧膠黏劑的組成
1、環(huán)氧樹脂基體
分子鏈兩端具有環(huán)氧基，可與含有活潑氫的胺類和酸酐類化合物發(fā)生交聯(lián)反應形成致密三維網(wǎng)狀結(jié)構(gòu)，從而使樹脂固化物為熱固性塑料(加熱不熔;很難用溶劑溶解)。
2、固化劑(交聯(lián)劑)
常用的固化劑有機胺類和酸酐類固化劑。胺類固化劑一般能常溫或低溫固化，酸酐、芳香類固化劑常需要加熱固化。酸酐、芳香類固化的環(huán)氧膠耐熱性及強度較高，胺類固化劑毒性較酸酐類大。
3、添加劑
4、填料如硫酸鋇
環(huán)氧樹脂
雙酚A型環(huán)氧樹脂是最常用的環(huán)氧樹脂，約占世界環(huán)氧樹脂總量的75%-80%。
雙酚A型環(huán)氧樹脂的R基團中含有兩個苯環(huán)。
環(huán)氧基和羥基有反應性，與固化劑交聯(lián)反應形成致密的三維網(wǎng)狀結(jié)構(gòu)，使樹脂固化物具有很好機械強度、耐化學性好、制品尺寸穩(wěn)定性優(yōu)和低伸縮率;
醚鍵和羥基是極性基團，有助于提高浸潤性和黏附力;醚鍵和C-C鍵使大分子具有一定的柔韌性; 苯環(huán)賦予聚合物以耐熱性和剛性。

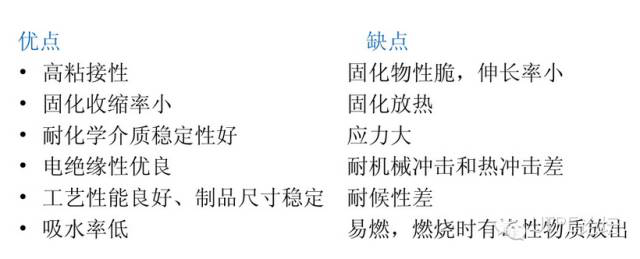

環(huán)氧膠黏劑性能
聚氨酯膠黏劑
分子鏈中含有氨酯基(-NHCOO-和/或異氰酸酯基(-NCO )類的膠粘劑。

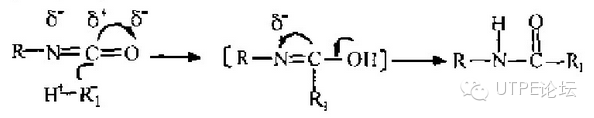

異氰酸酯基具有很高的化學活性能與水分子、羥基、胺中的氫反應，聚氨酯分子中含有極性較強的氨酯基，聚氨酯膠的粘結(jié)面廣，粘接強度大。
適量的水分子能使帶端異氰酸酯基的聚氨酯預聚體交聯(lián)，單組分聚氨酯是濕氣固化，這也是聚氨酯熱熔膠在熱熔施膠后有后固化及其不可逆的原因。

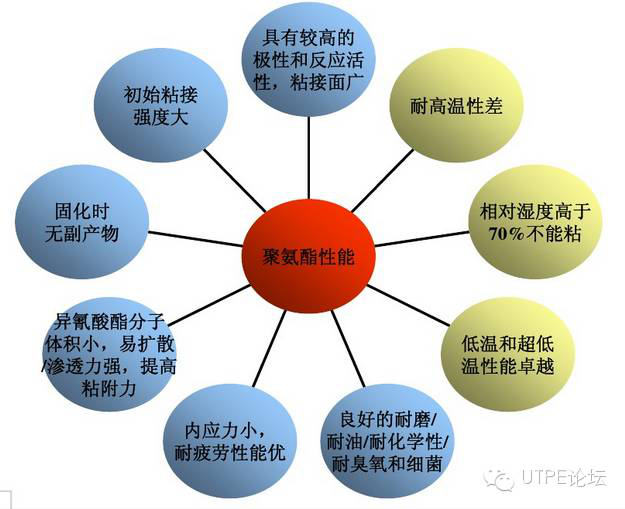

聚氨酯的分子鏈結(jié)構(gòu)中硬段相和軟段相，硬段相由異氰酸酯結(jié)構(gòu)單元段組成，軟段相由聚醚或聚酯單元段組成。硬段之間由分子間作用力及氫鍵作用力集結(jié)一起成為固化物網(wǎng)狀結(jié)構(gòu)中的網(wǎng)點，軟段分散于網(wǎng)點之間。相對環(huán)氧固化物中由固化劑分子組成網(wǎng)點，聚氨酯固化物中網(wǎng)點強度較低，網(wǎng)點間距離較環(huán)氧的長，從而使聚氨酯的機械強度較環(huán)氧低，柔韌性較環(huán)氧好，耐高溫性較環(huán)氧差。
分類
多異氰酸酯單體加入20%二氯甲烷溶液
2、預聚體類膠粘劑
單組分由異氰酸酯和多羥基化合物(聚酯或聚醚)的反應生成物。
雙組分膠是由聚酯樹脂和聚酯改性二異氰酸酯組成。
3、端封類聚氨酯膠粘劑
端異氰酸酯用苯酚或其他羥基反應生成具有氨酯結(jié)構(gòu)的生成物，暫時封閉活潑的異氰酸基，使用時可配置成水溶液或乳液膠粘劑。

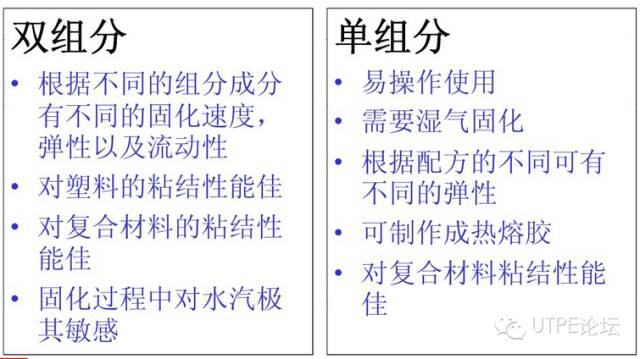

雙組份與單組份異同
聚氨酯膠舉例
ADCO:
TITAN 660:結(jié)構(gòu)膠，用于汽車玻璃安裝和替換、填縫、建筑、活動房屋、卡車和拖車等。放擋玻璃。
PUR100:密封膠，可形成持久彈性密封層，防水防塵，用于運輸、建筑和汽車維修等行業(yè)。
KÖmmerling:
KÖrapur125，適用于經(jīng)底涂或涂漆的金屬、鋁、木材、熱固性塑料。用于車輛、車身殼體、空調(diào)和加熱設備、金屬件等的制造;價位合適。
KÖrapur140，高粘接強度，流動性好(安全帶裝置的注塑鋁件和鍍鋅板的粘接密封)。
KÖropop225,235:改性聚氨酷(兒童玩具籃球框與板的粘接）
2、雙組份聚氨酯膠
ARALDITE：2026
?歡迎進入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
