引言
筆者從事德國公司研磨機銷售業務數年，且已曾受邀在國內大專院校、工研院、中科院及國內外企業針對“新一代高效率納米研磨的現況及發展”，主題演講，并已規劃過數百多個案子，在國內已銷售數百廠實績。其主要應用領域可以1998年為區分點。1998年以前，企業界所面臨的問題為如何提高分散研磨效率以降低勞力成本，如染料、涂料、油墨等產業。而1998年以后，產業技術瓶頸則為如何得到微細化(納米化)材料及如何將納米化材料分散到最終產品里，如光電業TFTLCD、Jetink、電子、磁性材料、醫藥、生物制藥和細胞破碎、氧化物、食品等行業。不論是傳統產業提升研磨效率求快或是高科技產業納米化材料求細需求，污染控制都同樣重要。所以細、快、更少污染已成為新一代分散研磨技術最重要之課題。
本文將針對納米級研磨的現況及發展、納米級分散研磨技術的原理、納米級研磨機的構造、現有設備的來源、應用實例及注意事項、結論及建議等六大主題加以探討。
一、納米級分散研磨技術的現況與發展
1、Bottom up ；Top down
隨著3C產品之輕、薄、短小化及納米材料應用之白熱化，如何將超微細研磨技術應用于納米材料之制作及分散研磨已成為當下重要課題。一般想得到納米粉體有2個方法。一個為化學方法由下而上之制造方法（bottom up），如化學沈淀法，溶膠凝膠法（sol—gel）。另一種方法則為物理方法，將粉體粒子由大變小（top down），如機械球磨法、化學法、物理法等。
到目前為止，化學法或Bottom up之納米粉體制造方法大部分在學術界被研究且已有豐碩的成果，可以得到數納米粉體。唯其制造成本有時相當高，且不易放大（scale up），同時所得到粒徑分布亦較大。所以到目前為止，企業界仍以物理機械研磨（top down）方法以得到納米級粉體為主。Top down方法較易得到粒徑分布較小納米粉體，同時生產成本相對較低，參數容易控制，將研發實驗機臺所得到參數放大（scale up)到量產機臺。唯Top down方法目前只能研磨到30 nm，但已能滿足業界需求。
2、干法研磨（Dry grinding）；濕法研磨（Wet grinding）。
對納米粉體制造廠而言，當然希望以干法研磨方法來得到最終納米粉體。但若以機械研磨方式研磨粉體時，在研磨過程中，粉體溫度將因大量能量導入而急速上升、且當顆
粒微細化后，如何避免防爆問題產生等均是研磨機難以掌控的。所以一般而言，干法研磨的粒徑只能研磨到8 μm。如果要得到8 μm以下粒徑，就必須使用濕式研磨。
所謂濕法研磨即先將納米粉體與適當溶劑混和，調制成適當材料。為了避免于研磨過程中發生粉體凝聚現象，所以需加入適當分散劑或助劑當助磨劑。若讀者希望最后納米級成品為粉體而非漿料，則需考量到如何先將漿料中之大顆粒粒子過濾及如何將過濾后之漿料干燥以得到納米級之粉體。所以，當讀者以濕法研磨方式得到納米級粉體時，如何選擇適當?shù)娜軇?、助劑、過濾方法及干燥方法將影響到是否能成功地得到納米級粉體關鍵技術。
 3、研磨(Grinding)?分散(Dispersing)?
顧名思義，研磨定義即是利用剪切力（shear force）、摩擦力或沖力（impact force）將粉體由大顆粒研磨成小顆粒。分散定義為使納米粉體被其所添加溶劑、助劑、分散劑、樹脂等包覆住，以便達到顆粒完全被分離（separating）、潤濕（wetting）、分布（distributing）均勻及穩定（stabilization）目的。在做納米粉體分散或研磨時，因?yàn)榉垠w尺度由大變小的過程中，凡得瓦爾力及布朗運動現象逐漸明顯且重要。所以，如何選擇適當助劑以避免粉體再次凝聚及如何選擇適當?shù)难心C(jī)來控制研磨漿料溫度以降低或避免布朗運動影響，將成為濕法研磨分散方法能否成功地得到納米級粉體研磨及分散關鍵技術。
二、納米級粉體之分散研磨原理
承接上文，以機械方法的濕法研磨方式是得到納米級粉體最有效率且最合乎經濟效益方法。本文將針對濕式研磨及分散方法之原理及制程做一深入探討。為了方便說明。

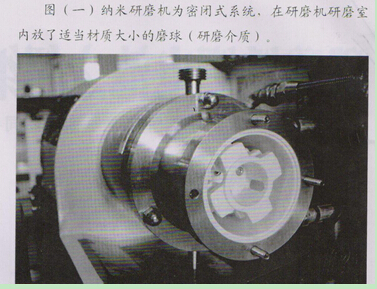

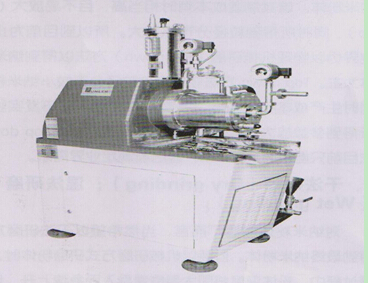

本文將以圖(一)Puhler研磨機為例做一說明PHN全氧化鋯材質納米珠磨機置于棒銷轉子
馬達利用皮帶傳動攪拌轉子將動力由磨球運動產生剪切力（shear force），漿料因Pump推力至研磨室移動過程中與磨球因相對運動所產生剪切力而產生分散研磨效果。其粒徑小于研磨室內分離磨球與漿料之動態大流量分離器濾網間隙大小時，漿料將被離心力擠出至出料桶槽以便得到分散研磨效果。上述過程為研磨1個pass，若尚未達到粒徑要求，則可以重復上述動作，通常大家稱之為進行循環研磨，直到粒徑達到要求為止。

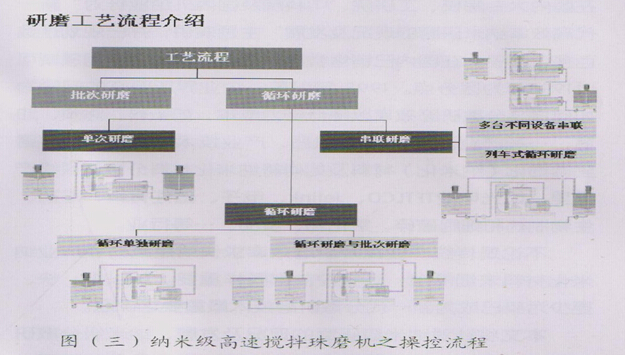

上述流程可以下列圖(三)之流程圖表示并加以探討說明如下：

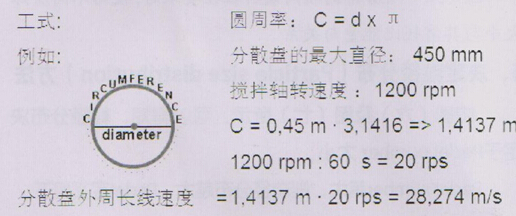

線速度公式可以整理成下列表（二）所示。

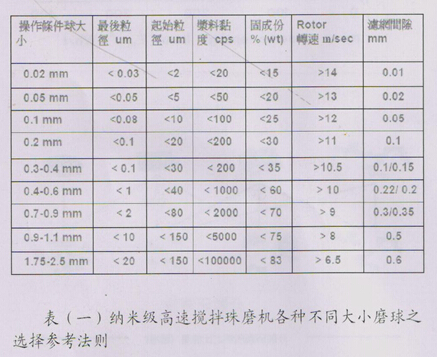

為了達到上述表(一)要求，于前處理或預攪拌時，需依下列法則準備研磨前之漿料，整理如下：
（1）先決定所欲研磨之最后粒徑需求（target fineness）。
（2）將漿料粘度（viscosity）、固含量、研磨前細度（start fineness）、（最終要求細度）Target之粒徑做準備并滿足表（一)需求。
（3）預攪拌或前處理系統攪拌轉子轉速需為高線速度（High speed）設計。建議切線速度為2—13 m/sec以避免漿料沈淀或不均勻問題產生。
2、研磨機部份
為了快速達到研磨粒徑要求且使研磨機可以正常地運轉，所需控制之法則及參數如下：
（1）依照所需粒徑要求洗擇適當?shù)哪デ?。例如，若需達到納米級要求且避免磨球損耗，需選擇氧化鋯磨球，莫氏硬度越大越好，磨球表面需為真圓，沒有孔隙，磨球大小為0.5—0.4 mm。磨球選擇適當與否將會決定能否成功地研磨到所欲達到粒徑要求。
（2）依據磨球大小及漿料站滯性調整適當?shù)臄嚢柁D(zhuǎn)子轉速。一般納米級研磨，轉速需達12.5 m/sec以上。
（3）控制研磨漿料溫度。一般納米級漿料之研磨溫度需控制在45℃以下。影響到漿料溫度之主要參數為控制轉子轉速、磨球充填率、研磨桶熱交換面積大小、冷卻水條件及流量。
(4)依據磨球大小選擇適當動態分離系統間隙。一般間隙為磨球直徑之1/2一1/3。
（5）調整Pump轉速。在研磨桶可以接受壓力范圍內，Pump的轉速越大越好。
如此，可以于同一研磨時間內增加漿料經過研磨機研磨次數以得到較窄粒徑分布。
（6）記錄研磨機所需消耗之電能kW值。
（7）取樣時，記錄每個樣品之比能量（specific energy）值，并于分析該粒徑大小后，將比能盆與平均粒徑關系做出，以利將來Scale up用。
（8）達到所需比能量值時即可停機。此時，原則上已達到所需研磨分散平均粒徑要求了。
3、循環桶部分
一般要得到納米級粉體，均需利用研磨機研磨數十次，甚至上百次才可以達到納米級粉體。為了節省人力及有利于自動化、無人化操作，筆者極力推薦使用循環式操作模式（recirculation operation mode）做納米級粉體研磨。
其主要之考慮重點如下:
（1）循環桶的大小不宜太大。一般若研磨機對大流量為3000 I/hr時，則移動缸最大容量為500 L。
一般循環桶大小為研磨機最大容許流量之1/5一1/10為宜，越小越好。如此可以增加循環桶槽內漿料于同一時間經過研磨機之研磨以得到較好之粒徑分布。
（2）循環桶需有攪拌葉片設計，攪拌速度不宜過快，以0—3 m/sec為宜以避免氣泡問題產生。
（3）循環桶槽需有熱夾套層之設計以增加研磨效率。若欲有效率地得到納米級粉體分散研磨，上述前處理，研磨機及循環捅各要素均需具備缺一不可。
（4）決定平均粒徑（D50）之方法若漿料配方固定、研磨機操作條件亦固定條件下，平均粒徑將決定于：比能里（specific energy）值，比能量E值定義如下：
E=(P-PO)/(M`*Cm)
E：比能量，單位為kWh/t
P：消耗電力，單位為kW
PO：無效的消耗電力，尚未加入磨球時，啟動研磨機消耗電力，單位為kW
M`：流量，單位為ton/hr
Cm：固成分，單位為%
由上可知，比能量之物理意義為每噸粉體每小時所消耗的電力。

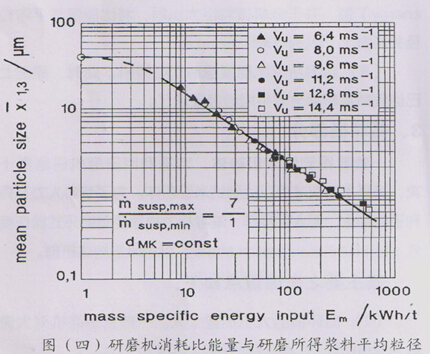

如圖(四)所示，以研磨碳酸鈣為例，筆者改變了6種不同的研磨機攪拌轉子的速度為（6.4—14.4m/sec），7種不同流量，以X軸為比能量，Y軸為平均粒徑，由此圖可以得知，不論流量或攪拌軸速度在允許范圍內如何改變，只要比能量值固定，其研磨所得平均粒徑都將固定。所以，想讓產品品質重現，只要控制相同的比能量值，即可得到相同的平均粒徑值。
4、磨球大小對研磨結果之影響

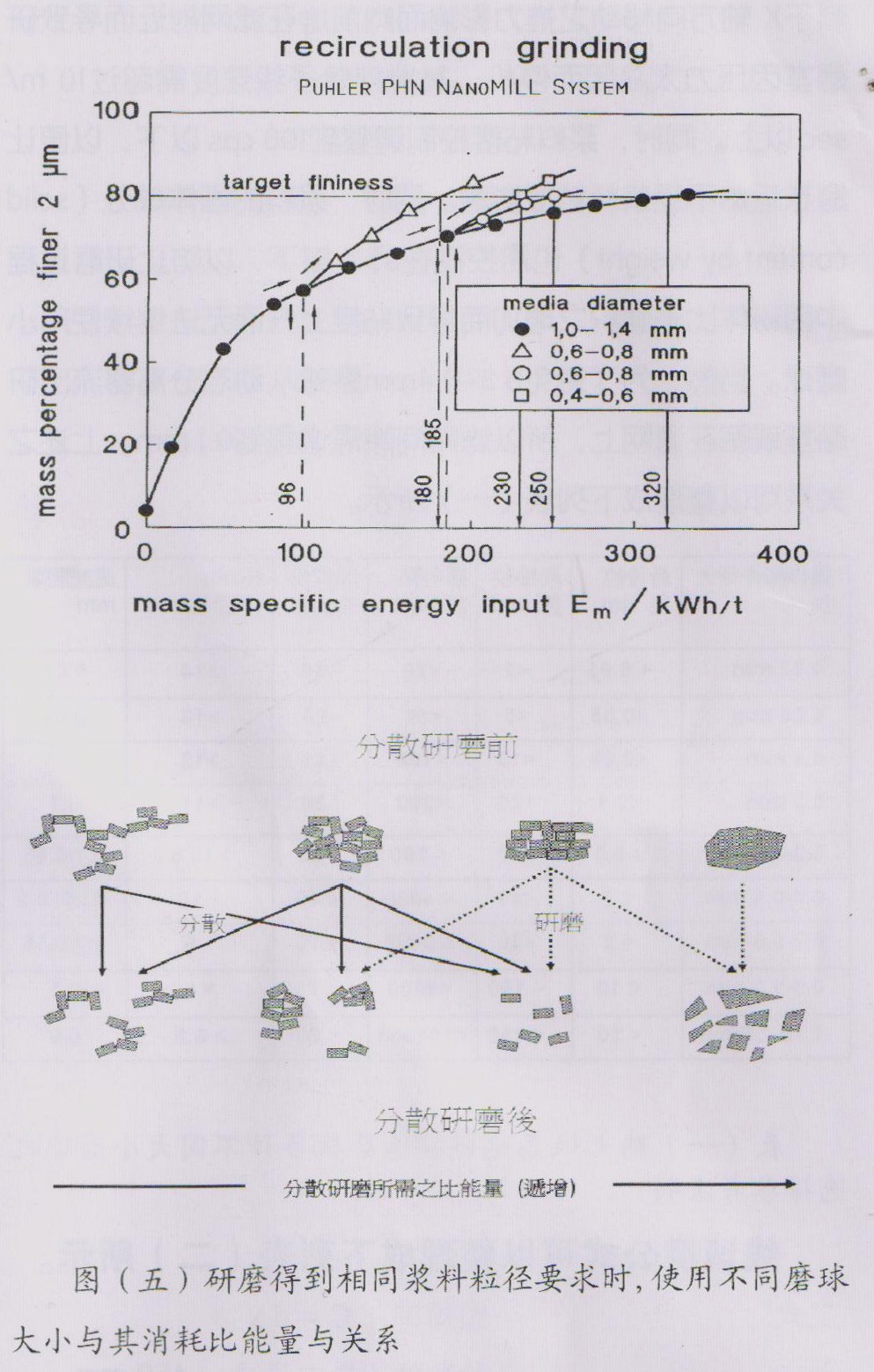

如圖（五）所示，不同磨球大小將影響所需之比能量值。
由圖（五）可得知，當使用1.0—1.4 mm磨球研磨碳酸鈣時，需320 kWh/t，才可達到粒徑D80 <2μm。但當比能量E值達到96 kWh/t后，改用0.6—0.8 mm磨球繼續研磨，則只需要比能量180 kWh/t，即可達到相同粒徑D80<2μm。若漿料起始粒徑可以先處理的更小，例如20μm以下，則可以改用0.2—0.6 mm磨球研磨，相信達到。80<2μm所需之比能量值將稱大地縮小。由上述之研究及說明可以得知，磨球越小，則研磨效果越好，所需比能量值越小。
5、決定粒徑分布（Particle size distribution）方法

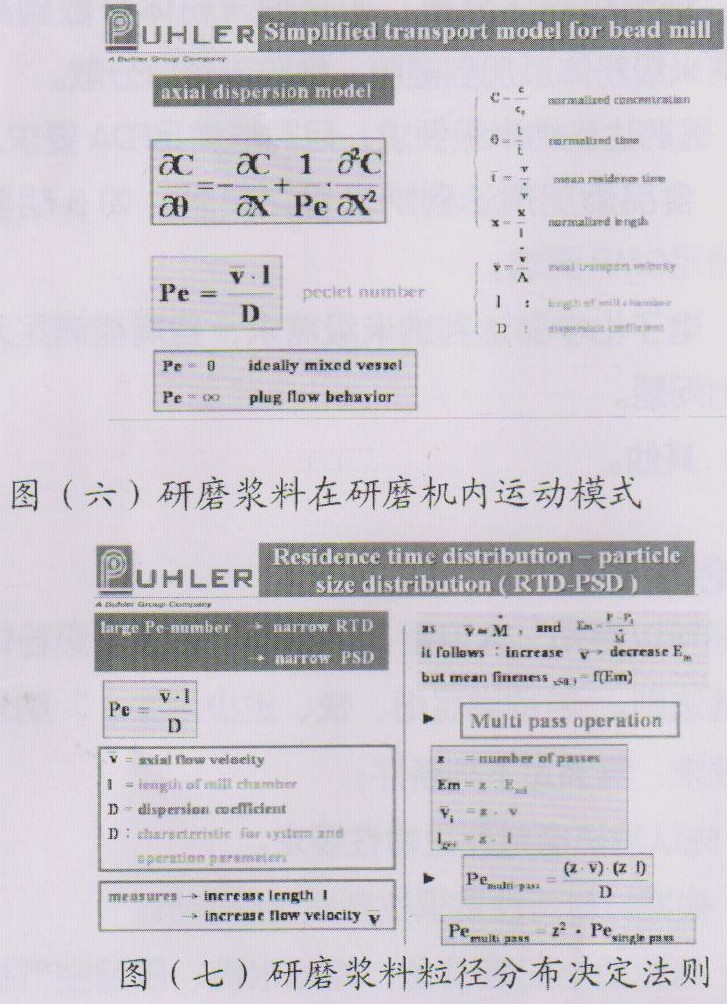

由圖（六）及圖（七）所示，可以得知，粒徑分布決定于Peclet number大小，Peclet number越大，則粒徑分布越大，Peclet定義如下：Pe=（V*I）/D ；Pe：peclet number V：軸向運動速度
I：研磨室長度；D：擴散系數
所以當漿料被Pump打入研磨室后，當軸向的運動速度越快，同時于軸向分力越大，且當研磨室內漿料擴散系數越小時，則Peclet值將越大，如此可得到較窄之粒徑分布。
實際應用時，若操作者于研磨過程中，可在研磨室壓力允許范圍內，盡量增加流量，如此可以提高Peclet number值，以便得到較窄粒徑分布，

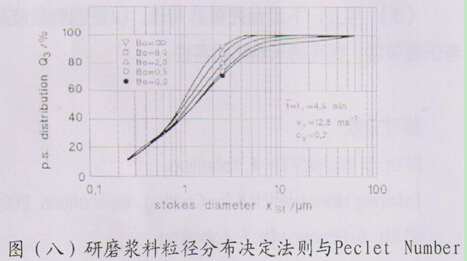

實際應用時，若操作者于研磨過程中，可在研磨室壓力允許范圍內，盡量增加流量，如此可以提高Peclet number值，以便得到較窄粒徑分布， 如圖（八）所示，Peclet number值越大時，所得到粒徑分布將越窄。
三、結論與建議
由上述可以得知“大流量、小磨球”為納米級粉體研磨主要依循法則。若欲滿足“細、快、更少污染”納米級粉體研磨要求，需滿足下列條件：
（1）先認清研磨材料之特性要求。
（2）根據材料特性要求找到適當研磨機。
（3）搭配適當配套設備，如冰水機、壓縮空氣機、預攪拌機及移動物料桶等。
（4）找到合適產品的助劑。
（5）與上、下游有完善的溝通，以便調整最佳配方與研磨條件，提高納米粉體相容性。
作者：雷立猛（德國Puhler Group ，派勒國際控股集團有限公司—廣州派勒機械設備有限公司大中華區銷售總監）
