一、水力旋流器的結構
水力旋流器主要由給礦管、溢流管、溢流導管、沉砂口及筒體（包括圓柱形和圓錐形）組成。

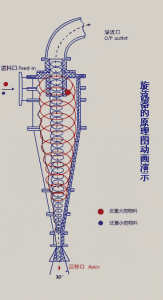

二、水力旋流器的工作原理
三、優缺點
優點：
1、結構簡單；
2、便于安裝，占地面積少，運行費用低；
3、可單個或多個并聯、串聯使用方便、靈活；
4、工藝簡單、運行穩定，方便管理。
缺點：
1、內部及相關輔助管道易磨損，影響使用壽命；
2、分離（分級、濃縮）不完全；
3、對泵要求高。
四、分類
水力旋流器按照結構可分為：長錐型、短錐型；長柱型、短柱型以及全柱型。
按照給料壓力可分為：有壓水力旋流器和無壓水力旋流器。
按照物料種類可分為：兩產品水力旋流器和三產品水力旋流器
五、水力旋流器在非金屬礦行業的應用
1、高嶺土
在高嶺土選礦環節中，小口徑水力旋流器的應用比較廣泛，在實際各個磨礦環節中都有應用。小口徑水力旋流器逐漸取代了螺旋分機，其功能也逐步被完善。
在分級作業環節中，能夠?qū)崿F(xiàn)磨礦循環中的檢查與分級，礦的預先分級以及控制分級；溢流以及沉砂之間的分級，并對細粒泥礦進行脫泥處理，在脫泥環節中并不是單一形式的脫泥，而是自動進行濃縮。
小口徑的水力旋流器與普通口徑的水力旋流器相比，呈現出了較好的耐磨性，并且其實際的使用壽命比較長，內部所能夠?qū)崿F(xiàn)的分級效率比較高。

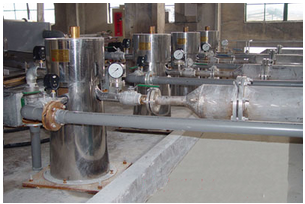

北京古生代粉體科技有限公司水力旋流器在高嶺土選礦應用現場
2、膨潤土
利用水力旋流器對膨潤土進行濕法提純處理,可起到通過溢流產品提高蒙脫石含量、通過底流產品提高礦漿濃度的作用,具有分離與脫水的雙重功能。
六、水力旋流器在實際生產應用中應該注意的問題
在實際生產中會出現由于給料壓力、濃度、顆粒組成、沉砂口的磨損等情況，造成一系列運行故障，下面介紹幾例常見的問題：
1、入料泵運行不穩定
2、沉砂口堵塞
3、底流濃度過低或過高
4、溢流跑粗
5、底流夾細嚴重
6、旋流器磨損嚴重
七、發展趨勢
水力旋流器已經擁有100多年的歷史，應用表現出結構簡單、無運動部件、操作方便、分離效率高、適應范圍廣等優點，但也有很多不足之處。綜觀國內外對水力旋流器的研究應用，今后水力旋流器的發展趨勢主要為以下幾個方面：
1、操作的程序化和自動化。
水力旋流器的操作參數完全可以通過檢測設備實時獲取，并反饋給自動控制模塊，由控制模塊來實時調控入料量和入料速度，保證旋流器以最優的狀態穩定工作。程序化的建設可以讓操作人員能夠?qū)崟r(shí)了解水力旋流器的工作狀態，必要時進行手動調控。自動化和程序化的運用一定程度上也可以節約人工成本。
2、規格的大型化和微型化。
兩極化是工業設備的主要發展趨勢，大型化可以擁有更大的處理和生產能力，獲得更高效率；微型化可以更加精細地生產。大型化的水力旋流器現已有2000和2032 mm直徑的，北京古生代粉體科技有限公司的小型水力旋流器有10mm直徑的，分級粒度達到3～5μm。
3、設備的模塊化和組合化。
為了適應各種條件下分離作業的技術要求，同時降低能耗和提高分離效率，技術人員逐步改進和完善旋流器結構的不合理部分，采用結構更加合理、適應性更強的水力旋流器也必會陸續誕生。
在很多的分離操作中，由于水力旋流器自身?xiàng)l件所限，使用單級旋流器無法達到滿意的效果。串聯可以提高分級效率，也可以根據需要調整分離粒度；并聯可以擴大生產能力，處理更復雜的工況。將微型旋流器并聯設置而構成的微型旋流器組已經得到廣泛應用，其在提高生產能力的同時，還縮小了占地面積。
4、材料的現代化和多樣化。
材料科學一直制約和帶動著其他行業的發展，新材料的引入可以提高工程設備的物理化學性能。除在選礦過程中應用外，選用材料合適的旋流器還可以用來凈化三廢中的廢水和廢氣，進行淀粉的洗選，脫除果漿中的砂粒及硬核，水中分離輕油，從輕油中除去水分和從原油中分離氣體等更多應用范圍。
水力旋流器的外殼通常用鑄鐵、鑄鋁或鋼板制成，其內壁襯以天然橡膠、陶瓷和鑄石等耐磨材料。采用膠鋼、聚氨酯、硬鎳合金、玻璃纖維和耐磨橡膠等來做旋流器襯里，增強其耐磨防腐性能，不但可以延長壽命、穩定結構參數，更重要的是能保證其技術性能的穩定和滿足生產工藝的要求，降低生產成本和提高企業經濟效益。
5、作用力向復合化發展
采用復合力場可以強化分離效果，實現不同礦物的有效分離，獲得普通旋流器無法達到的分離指標。這便是復合化發展的主要優勢。
八、水力旋流器相關企業（排名不分先后）
北京古生代粉體科技有限公司
威海安特旋流科技有限公司
景縣降河流萬達旋流器廠
煙臺金鵬礦業機械有限公司
威海市海王旋流器有限公司
威海彤格科技有限公司
淄博宙斯盾工業陶瓷有限公司
山東鑫海礦業技術裝備股份有限公司
鄭州山川重工有限公司
