云母鈦珠光顏料是一種主要含有SiO2和TiO2的新型無(wú)機(jī)珠光顏料，具有良好的化學(xué)穩(wěn)定性、耐候性、光學(xué)性、無(wú)毒性和高裝飾性等特點(diǎn)，主要應(yīng)用于涂料工業(yè)、塑料工業(yè)、化妝品工業(yè)及建材工業(yè)等領(lǐng)域。
1、云母鈦珠光顏料改性的必要性
由于云母鈦珠光顏料是無(wú)機(jī)顏料，其表面容易帶羥基而呈現(xiàn)出良好的親水特性，當(dāng)作為顏料添加到有機(jī)相溶劑（如溶齊U涂料、橡膠、塑料或化妝品中）時(shí)，因與有機(jī)相的界面性質(zhì)不同及相容性差，導(dǎo)致云母鈦珠光顏料容易出現(xiàn)團(tuán)聚和分散不均勻等缺點(diǎn)。而添加到粉末涂料中時(shí)，則容易出現(xiàn)上粉率低和不同電壓下靜電噴涂分離嚴(yán)重的問題。
通過對(duì)云母鈦珠光顏料粉體進(jìn)行表面改性來(lái)改善其在有機(jī)相溶劑中的分散性和相容性等一些性能，提高其在粉末涂料中的上粉率和穩(wěn)定性。
2、硬脂酸改性云母鈦珠光顏料

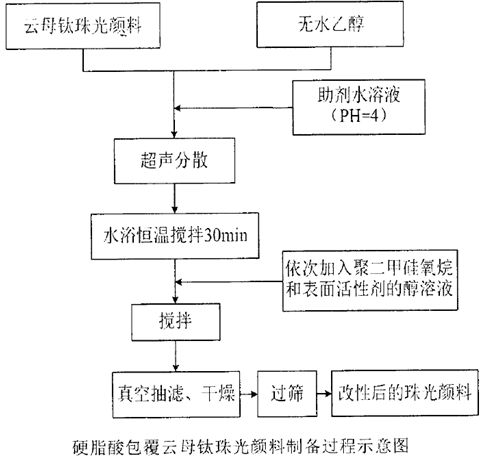

（1）硬脂酸包覆云母鈦珠光顏料工藝
用硬脂酸改性云母鈦珠光顏料的最佳工藝為：反應(yīng)時(shí)間為2h，反應(yīng)溫度為70℃，硬脂酸用量為2.0%。
（2）改性原理
在粉體改性過程中，硬脂酸中的羧基-COOH會(huì)與珠光顏料粉體表面上的羥基（-OH）發(fā)生化學(xué)鍵作用，以及長(zhǎng)鏈基團(tuán)的相互纏繞，從而使粉體表面接上親油基，具有良好的疏水親油效果。
?。?）改性效果
改性后的珠光顏料粉體，通過親油化度、沉降體積和在水/油相中等測(cè)試表明其和有機(jī)相的相容性明顯優(yōu)于未改性珠光顏料；
云母鈦珠光顏料，雖然具有良好的親油疏水效果，但其晶體結(jié)構(gòu)仍沒被破壞，所以仍保留云母鈦珠光顏料原有金黃色光澤的物理性質(zhì)；
改性后的云母鈦珠光顏料表面接上了親油基的官能團(tuán)。未改性的云母鈦珠光顏料易團(tuán)聚，經(jīng)過改性后使其表面吸附有一些粘土漿體中的納米顆粒，這不僅使得了云母鈦珠光顏料具有良好的疏水效果，同時(shí)也能改善噴涂時(shí)吸附負(fù)電荷的能力，增強(qiáng)漆膜的珠光效應(yīng)。
3、改性珠光顏料在粉末涂料中的應(yīng)用

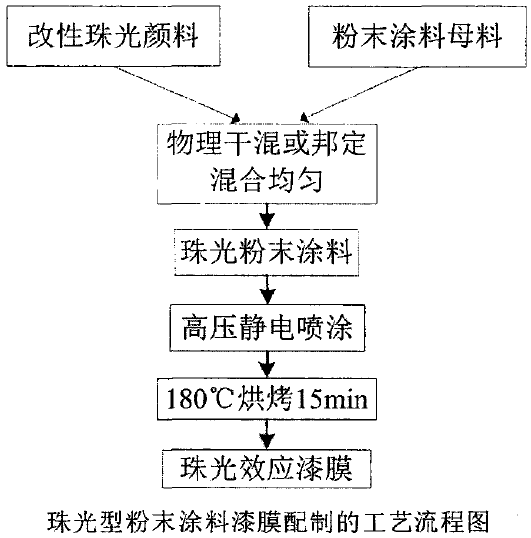

將硬脂酸改性的云母鈦珠光顏料與粉末涂料以合適的方式結(jié)合可以制備得到珠光型粉末涂料漆。
?。?）硬質(zhì)酸改性云母鈦珠光顏料上粉率高于未處理的珠光顏料；
?。?）改性后的云母鈦珠光顏料能使漆膜的縮孔現(xiàn)象減少，且色差偏離較??；
（3）干混法混合后噴涂時(shí)，硬脂酸改性后的珠光顏料的用量相比未經(jīng)處理的可以減少1/3；而邦定后噴涂，改性后的珠光顏料用量降低20%。相比之下，經(jīng)過硬脂酸改性后的珠光顏料與粉末涂料利用干混法混合均勻后噴涂的效果優(yōu)于邦定法的混合均勻，這對(duì)企業(yè)的生產(chǎn)具有較大的指導(dǎo)意義。
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
