碳化與表面處理是生產(chǎn)專(zhuān)用功能性碳酸鈣的核心工藝，不同的生產(chǎn)廠家其生產(chǎn)工藝也不同，而碳化塔是整個(gè)工藝的關(guān)鍵設(shè)備，目前國(guó)內(nèi)碳化塔的形式主要有空塔鼓泡碳化、噴霧鼓泡碳化、帶攪拌的鼓泡碳化、超重力反應(yīng)碳化等，其運(yùn)行參數(shù)直接影響沉淀碳酸鈣產(chǎn)品的質(zhì)量。
1、硅酮密封膠專(zhuān)用功能鈣的制備
粒徑小、分散性好的納米碳酸鈣對(duì)室溫硫化硅酮密封膠有很好的補(bǔ)強(qiáng)作用，可解決普通碳酸鈣引起體系易流淌、擠出性差、強(qiáng)度低等缺陷，大量替代價(jià)格昂貴的氣相白炭黑，實(shí)用價(jià)值較高。
（1）碳化工藝
納米碳酸鈣：生漿比重ρ=1.045-1.065，碳化起始溫度：15-25℃；
亞納米碳酸鈣：生漿比重ρ=1.06-1.08，碳化起始溫度：25-35℃。
?。?）晶形控制劑：糖、檸檬酸
?。?）組成
納米碳酸鈣：粒徑為40-60nm立方形；
亞納米碳酸鈣：①60-80%粒徑為40-80nm和20-40%的1500 -2000目重質(zhì)碳酸鈣；②粒徑為40-1000nm的晶須，為立方形納米碳酸鈣與紡錘形輕質(zhì)碳酸鈣的混合物。
（4）表面處理劑配方
納米碳酸鈣：硬脂酸和椰子油用量為碳酸鈣的3-5%；
亞納米碳酸鈣：硬脂酸和椰子油用量為碳酸鈣的1.8-2.5%。
?。?）應(yīng)用
納米碳酸鈣：結(jié)構(gòu)膠，提供良好的觸變性、力學(xué)強(qiáng)度；
亞納米碳酸鈣：耐候膠，提供填充性能，分散性良好。

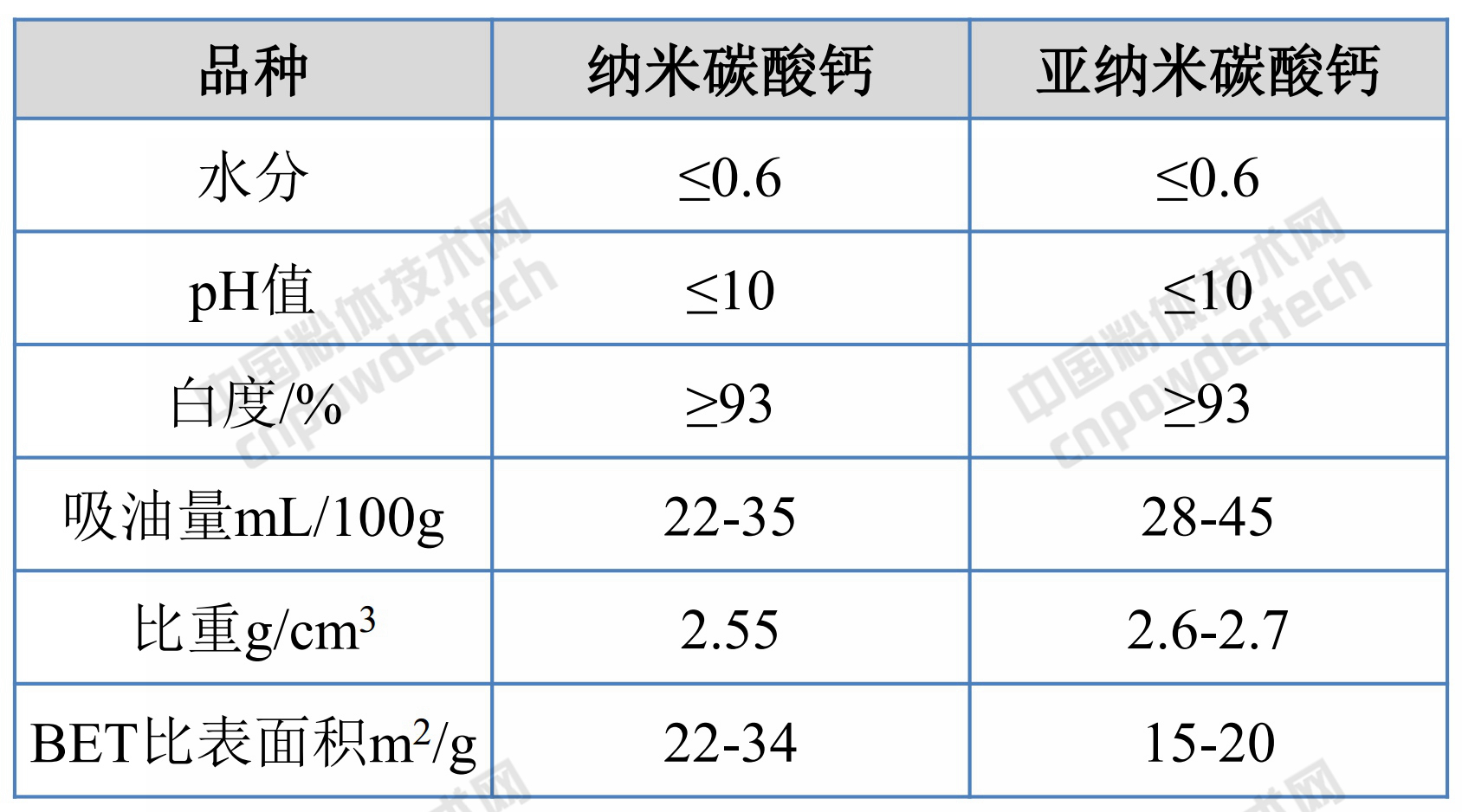

表1 硅酮密封膠專(zhuān)用功能鈣性能
2、塑料和橡膠專(zhuān)用功能鈣的制備
碳酸鈣大量的填充塑料、橡膠制品中，可增加產(chǎn)品體積，降低成本，改善塑膠的加工性能，提高耐熱性和力學(xué)性能。
?。?）碳化工藝
大粒徑納米碳酸鈣：生漿比重ρ=1.045-1.065，碳化起始溫度：15-25℃；
亞納米和微細(xì)碳酸鈣：生漿比重ρ=1.06-1.08，碳化起始溫度：25-35℃。
?。?）晶形控制劑：糖、檸檬酸
?。?）組成
大粒徑納米碳酸鈣：粒徑為50-120nm立方形；
亞納米和微細(xì)碳酸鈣：①40-80%粒徑為50-100nm和20-60%的1500 -2000目重質(zhì)碳酸鈣；②粒徑為60-1500nm的晶須，為立方形納米碳酸鈣與紡錘形輕質(zhì)碳酸鈣的混合物。
（4）表面處理劑配方
大粒徑納米碳酸鈣：硬脂酸和椰子油用量為碳酸鈣的2.4-3%；
亞納米和微細(xì)碳酸鈣：硬脂酸和椰子油用量為碳酸鈣的1.5-2.2%。
?。?）應(yīng)用
大粒徑納米碳酸鈣：高檔電線膠粒、耐磨性橡膠；
亞納米和微細(xì)碳酸鈣：普通電線膠粒、壓延膜、鞋材、管材。

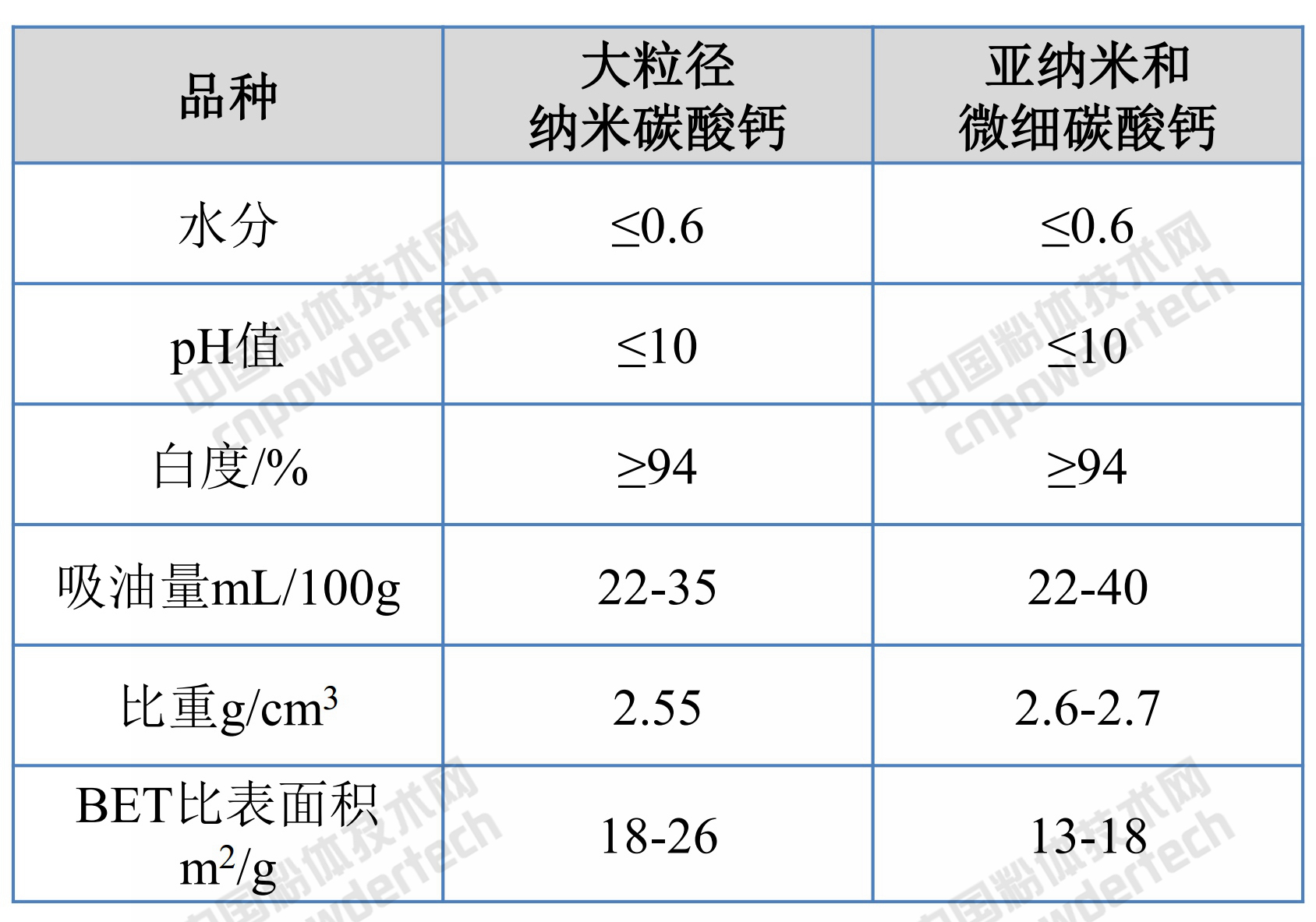

表2 塑料和橡膠專(zhuān)用功能鈣性能
3、汽車(chē)底涂專(zhuān)用功能鈣的制備
為了降低汽車(chē)車(chē)底密封材料的密度，填料的量不得不被降低，利用較小比例的納米碳酸鈣代替較大的粗填料，可以得到相同的觸變效果。在PVC汽車(chē)抗石擊底漆中，納米碳酸鈣的用量占總重量比例的30%，可大大改善PVC底漆的觸變性，提高阻尼值和抗張強(qiáng)度。
?。?）碳化工藝：生漿比重ρ=1.0145-1.065，碳化起始溫度：24-28℃
?。?）晶形控制劑：糖
?。?）組成：粒徑為60-90nm立方形
?。?）表面處理劑配方：硬脂酸和椰子油用量為碳酸鈣的2.8-3.8%；
（5）應(yīng)用：PVC轎車(chē)底漆、密封膠、集裝箱、船舶涂料
表3國(guó)內(nèi)某生產(chǎn)企業(yè)汽車(chē)底涂專(zhuān)用功能鈣性能
汽車(chē)底涂專(zhuān)用功能鈣的檢測(cè)指標(biāo)最重要的指標(biāo)是屈服值、賓漢粘度和流變環(huán)面積。
4、造紙專(zhuān)用功能鈣
造紙工業(yè)是碳酸鈣最具開(kāi)發(fā)潛力，也是用量最大的市場(chǎng)，輕質(zhì)碳酸鈣的使用增長(zhǎng)得益于衛(wèi)星輕質(zhì)碳酸鈣工廠模式，紙廠現(xiàn)場(chǎng)輕質(zhì)碳酸鈣生產(chǎn)裝置的建造，通過(guò)管道將漿狀產(chǎn)品輸送給造紙廠用戶，不需要壓濾、烘干、包裝、運(yùn)輸，節(jié)約了40%以上的成本。
表4 意大利西姆公司造紙輕質(zhì)碳酸鈣品種和性能
5、油墨專(zhuān)用碳酸鈣的制備
油墨中添加專(zhuān)用碳酸鈣，具有高透明性、高光澤度、高流動(dòng)性、優(yōu)良的滲透性、干燥性，調(diào)節(jié)油墨濃度和稠度等，使印刷性能適宜。
?。?）碳化工藝
透明油墨碳酸鈣：生漿比重ρ=1.035-1.050，碳化起始溫度：15-25℃；
半透明油墨碳酸鈣：生漿比重ρ=1.05-1.07，碳化起始溫度：25-35℃。
?。?）晶形控制劑：糖（3）組成
透明油墨碳酸鈣：粒徑為30-40nm立方形；
半透明油墨碳酸鈣：粒徑為50-100nm立方體。
（4）表面處理劑配方
透明油墨碳酸鈣：脂肪酸和松香用量為碳酸鈣的4-4.5%；
半透明油墨碳酸鈣：脂肪酸和松香用量為碳酸鈣的2-2..5%。
（5）應(yīng)用
透明油墨碳酸鈣：高透明性油墨、補(bǔ)強(qiáng)性橡膠；
半透明油墨碳酸鈣：半透明油墨、橡膠。

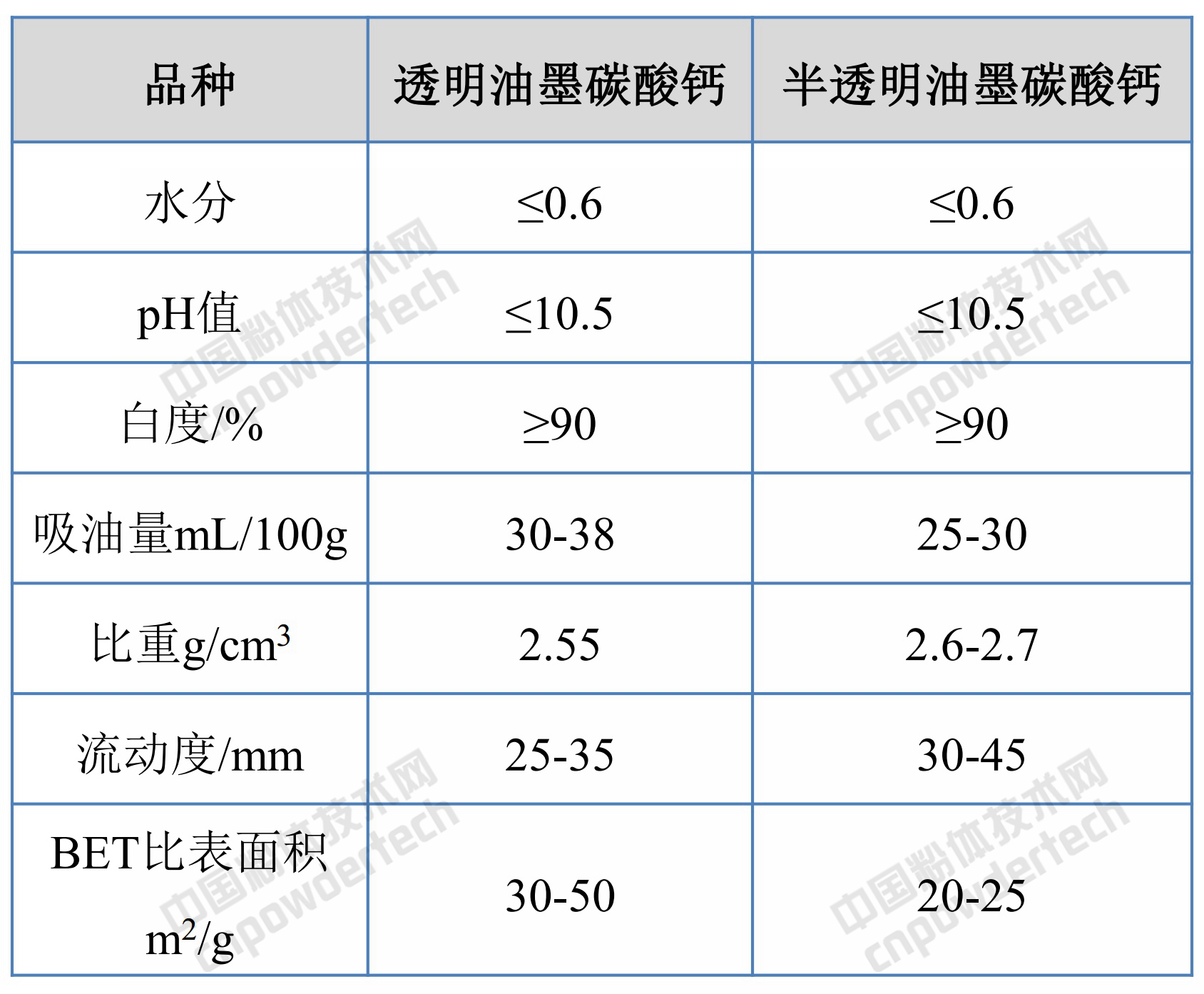

表5 油墨專(zhuān)用功能鈣生產(chǎn)工藝和性能
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
