一、氣流粉碎機的結構
氣流粉碎機由以下幾部分組成：
a)主機，是氣流粉碎部分。
b)電磁振動給料機及控制器，向主機加料。
c)收集器為布袋，收集成品，排出氣體。
d)壓力表及壓力調節閥：控制和調節壓力。
e)安裝底板及管路：以上各部分組裝于底板上，組成粉碎機總成。
f)空壓機：向氣流粉碎機主機提供壓力氣源。
g)濾清器：空壓機壓力氣體經濾清器濾去水分及污物而后可通入氣流粉碎機主機。
二、氣流粉碎機的工作原理
利用高速氣流噴出時形成的強烈多紊流場，使其中的固體顆粒在自撞中或與沖擊板、器壁撞擊中發生變形、破碎。
粉料由電磁振動給料機加入給料噴嘴，受加料壓縮空氣作用噴入粉碎腔，經和粉碎噴嘴噴出的高速氣流形成超音速物流，引起物流內互相碰撞、剪切且和粉碎腔腔壁碰撞、摩擦達到粉碎成微粉的目的，在物流高速運動及粉碎過程中，不同細度的顆粒在旋轉氣流中會產生不同的離心力，合格細度的粉體顆粒由于向心氣流作用力大于其離心力而被排氣氣流帶至出料管，通過布袋收集成品，而顆粒較大的，因受離心力大于向心氣流的作用力而被拋向周邊，隨物流高速運動而繼續粉粹過程。
三、性能特點
1.內部有立式分級裝置，可以對產品粒度進行調整，粉碎顆粒度好，且分布比較狹窄，產品細度均勻，顆粒表面光滑，形狀規則、純度高、活性大、分散性好。
2.適合粉碎低熔點和熱敏性材料及生物活動制品，因?yàn)闅饬鞣鬯闄C(jī)以壓縮空氣為動力，壓縮氣體在噴嘴處的絕熱膨脹會使系統溫度降低，所以工作過程中不會產生大量的熱。
3.可以與多級分級機進行串聯使用，從而能夠同時形成多個粒度段。
4.設備拆裝起來非常方便，且容易進行清洗，在內壁上沒有任何死角，可以清洗徹底，還可在無菌狀態下操作。
5.密閉操作，運行噪音低，可減少粉塵的產生，不僅環保，產品受污染也較少。
6. 生產過程連續，生產能力大，自控、自動化程度高，控制系統操作簡單，設備運行安全可靠。
7.可實現聯合操作。因?yàn)楫?dāng)用過熱高壓飽和蒸汽進行粉碎時，可同時進行物料的粉碎和干燥，并可作為混合機使用；物料在粉碎的同時，可噴入所需濃度的溶液，以此覆蓋固體細顆粒，以形成包覆層和進行表面改性，因此，氣流粉碎可與粉碎外表包覆及表面改性相結合。
四、分類
我國氣流粉碎機主要有以下幾種類型：扁平式氣流粉碎機、流化床氣流粉碎機、循環管式氣流粉碎機、對噴式氣流粉碎機、靶式氣流粉碎機。
扁平式氣流粉碎機
扁平式氣流粉碎機
扁平式氣流粉碎機工作原理圖

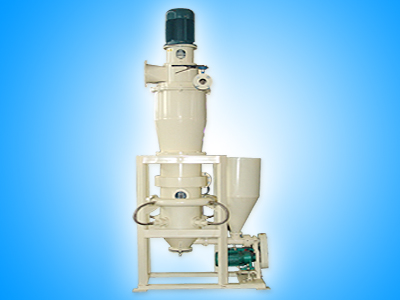

流化床氣流粉碎機

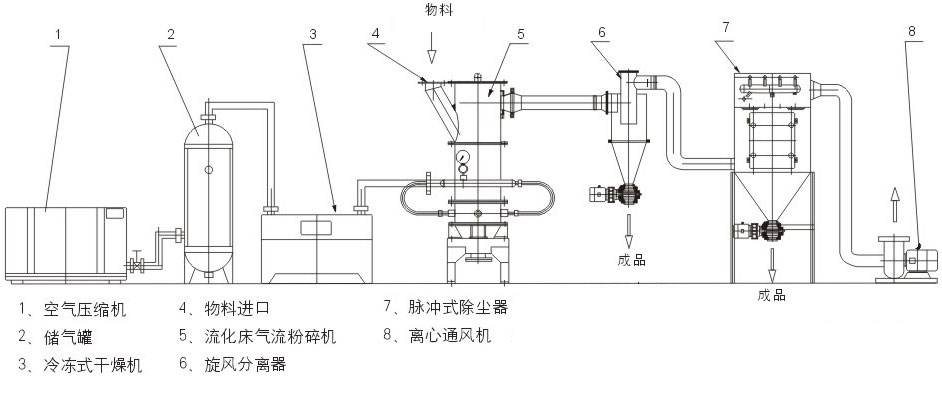

密友裝備制造流化床氣流粉碎機
濰坊正遠流化床氣流粉碎機
循環管式氣流粉碎機
循環管式氣流粉碎機
對噴式氣流粉碎機

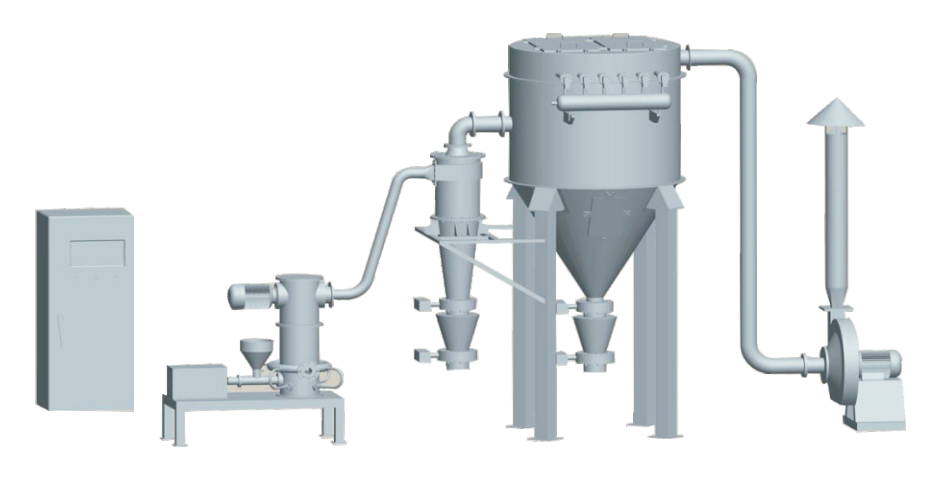

密友裝備制造對噴式氣流粉碎機
靶式氣流粉碎機

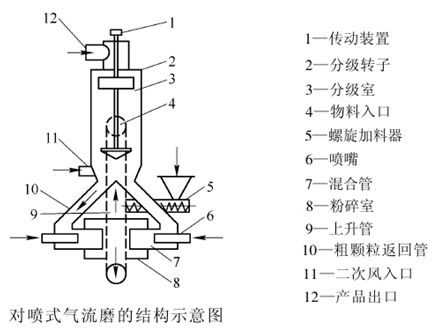

靶式氣流粉碎機結構原理圖
五、氣流粉碎機在非金屬礦行業的應用
氣流粉碎技術是對物料進行單純的物理粉碎。在粉碎時由于無其他物質的摻雜，且過程溫度較低，既能保持物料原有的化學性質，又可減少材料中熱敏性成分的損失；同時，氣流粉碎后的礦物、金屬等粉末的團聚現象、分散性和均勻性等均優于傳統機械法所制備的粉末，使得氣流粉碎技術在礦物加工中有著不可替代的地位。尤其是超微氣流粉碎技術在鈦白粉、滑石、硅灰石、高嶺土、石英、石墨、硅藻土、云母、重晶石、膨潤土等非金屬礦產品的深加工中得到廣泛應用。但是，我國氣流粉碎機的設計、制造水平與發達國家相比差距仍然很大。
1、鈦白粉
鈦白粉作為顏料使用，對粒度、粒度分布及純度要求都非常高。一般機械式粉碎設備難以達到他的要求，所以國內外均選用氣流粉碎機作為鈦白粉的最終粉碎設備，應用最為廣泛的是扁平式氣流粉碎機。
2、滑石
滑石原礦經過粗碎和中碎之后的物料要輸送到氣流粉碎機進行超細磨，磨后的物料為細度達500—5000目的最終產品。其中主體超細磨為扁平式氣流粉碎機。
3、硅灰石
扁平式氣流粉碎機對硅灰石的超細粉碎比介質攪拌磨具有更好的選擇性，能夠保證硅灰石完整的晶體形態，是制備高長徑比針狀硅灰石粉有效的超細粉碎設備。
4、高嶺土
高嶺土作為陶瓷、造紙和化工填料的粘土礦物，要求具有很高的白度和亮度氣流粉碎機是高嶺土最常用的超細磨礦設備之一，其產品粒度一般可達1～5μm。經過預先磨礦，降低入磨粒度，這種磨機可得到平均粒度小于1μm的產品。
六、氣流粉碎機在實際生產應用中應該注意的問題
首先是噪音問題。
研究及生產實踐都表明，氣流速度越高，所獲得的產品越細。當要獲得超細產品時，氣流的速度必須超音速。噪聲使人精力不能集中，注意力分散，往往易導致事故發生。由于氣流粉碎機本身結構特殊，對消聲器的結構設計提出了十分嚴格的要求。目前通常在出料口處接多級旋風分離器和大的除塵設備以及抽風機等輔助設備。
其次是超音速氣流粉碎機制造超細粉體的安全問題。
包括可能導致呼吸性塵肺病和粉塵爆炸。超音速氣流粉碎機碎樣所得的粉塵粒徑基本在5μm以下，對人體的危害最大。超音速氣流粉碎機碎樣操作者患塵肺職業病的幾率會明顯增加。同時粉塵大規模地散布于空氣中，還有可能發生粉塵爆炸。我國江蘇密友粉體新裝備制造有限公司在氣流粉碎機防粉塵爆炸方面處于領先地位。
七、發展趨勢
信息技術、生物技術和新材料技術的發展對粉體產品的粒度、純度和粒度分布提出了更高的要求，而且盡可能地節約能源、減少環境污染。為了滿足社會生產的需要，超細粉碎技術面臨著嚴峻的挑戰。近幾年在氣流粉碎基礎理論研究方面有了很大的進步。但是，很多方面還需要完善：
a. 超音速粉碎流場的實驗研究有必要加強。高粉碎速度給流場的直接測量帶來了極大的困難，因此應加強測試儀器的研究。
b. 目前將蒸汽作為工作介質的粉碎設備少，從而對以蒸汽在粉碎機的影響過程的研究很少，可充分利用蒸汽工作介質的優勢，實現粉碎設備的大型化。
c. 在氣流粉碎參數優化模型的建立方面還很欠缺，從而給粉碎設備的完善和優化設計帶來了困難。
d. 深化混合、干燥、造粒、包覆等工藝與粉碎聯合進行。軟質材料的粉碎是粉碎技術的一大難題和研究重點。因此，為了滿足現代工業的發展需要，加強基礎理論研究，優化設備的設計迫在眉睫。
