環(huán)境污染問題日益突出，風(fēng)能、太陽能等清潔能源的利用越來越受到人們的關(guān)注，但是這些能源是間隙性的，限制了其發(fā)展和廣泛應(yīng)用，大規(guī)模儲(chǔ)能技術(shù)是解決可再生能源高效利用瓶頸的關(guān)鍵技術(shù)。
鋰離子電池是一種非常重要的儲(chǔ)能技術(shù)，廣泛應(yīng)用于便攜電子設(shè)備和新能源汽車上，隨著電動(dòng)汽車、智能電網(wǎng)時(shí)代的到來，鋰離子電池大規(guī)模發(fā)展受到鋰資源短缺的瓶頸制約。
與鋰相比，鈉儲(chǔ)量豐富、分布廣泛、成本低廉，并且與鋰具有相似的理化性質(zhì)，因而鈉離子電池的研究再一次受到科研界和工業(yè)界的廣泛關(guān)注。與鋰離子電池相比，鈉離子電池的能量密度通常較低，雖不太適合應(yīng)用在對(duì)能量密度有較高需求的便攜式電子設(shè)備和電動(dòng)汽車領(lǐng)域，但適合應(yīng)用于對(duì)能量密度要求不太高、對(duì)成本敏感的低速電動(dòng)車和通訊基站、家庭儲(chǔ)能、電網(wǎng)儲(chǔ)能等領(lǐng)域。高性能電極材料的開發(fā)對(duì)實(shí)現(xiàn)鈉離子電池的商業(yè)化應(yīng)用至關(guān)重要，特別是高性能、低成本的負(fù)極材料仍是制約鈉離子電池實(shí)用化的瓶頸。
在眾多報(bào)道的鈉離子電池負(fù)極材料中，高度有序的石墨類軟碳負(fù)極材料儲(chǔ)鈉容量較低（通常低于100mAh/g），而高度無序的硬碳材料由于具有高的比容量和長(zhǎng)循環(huán)壽命等優(yōu)良的綜合性能而被認(rèn)為是最有應(yīng)用前景的一種負(fù)極材料。
中科院李云明和胡勇勝等利用水熱方法得到了一種硬碳微球，接著又利用棉花作為前驅(qū)體通過一步碳化法得到了一種硬碳微管，雖然硬碳具有優(yōu)異的儲(chǔ)鈉性能，但是其高昂成本限制了產(chǎn)業(yè)化應(yīng)用。

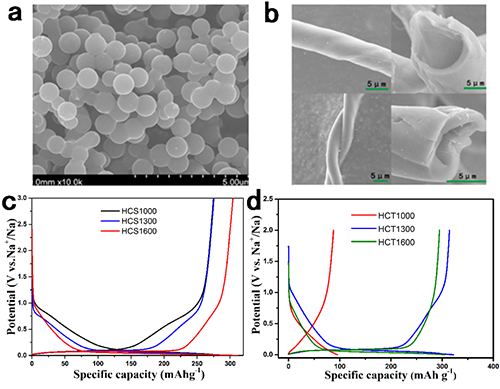

圖1.（a）硬碳球形貌；（b）硬碳微管形貌；
（c）不同熱處理溫度下硬碳球的充放電曲線；（d）不同熱處理溫度下硬碳微管的充放電曲線。
接著他們提出在軟碳前驅(qū)體瀝青中加入第二相例如硬碳前驅(qū)體，利用二者之間的相互作用得到了一種無序度較高的非晶碳材料，并且這種復(fù)合前驅(qū)體具有較高的產(chǎn)碳率（60%左右），作為鈉離子電池的負(fù)極材料，其展現(xiàn)了高達(dá)250mAh/g的比容量、優(yōu)異的循環(huán)穩(wěn)定性和倍率性能。

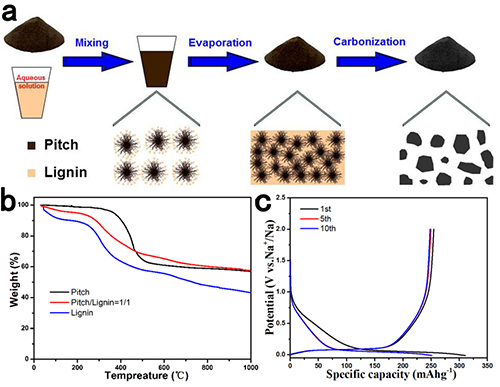

圖2.（a）瀝青基復(fù)合非晶碳負(fù)極合成原理圖；
（b）瀝青、木質(zhì)素及其復(fù)合物的TG曲線；（c）復(fù)合碳負(fù)極充放電曲線。
近日，他們?cè)阝c離子電池碳基負(fù)極材料上取得了突破，采用成本更加低廉的無煙煤作為前驅(qū)體，通過簡(jiǎn)單的粉碎和一步碳化得到了一種具有優(yōu)異儲(chǔ)鈉性能的碳負(fù)極材料。裂解無煙煤得到的是一種軟碳材料，但不同于來自于瀝青的軟碳材料，在1600°C以下仍具有較高的無序度，產(chǎn)碳率高達(dá)90%，儲(chǔ)鈉容量達(dá)到220mAh/g，循環(huán)穩(wěn)定性優(yōu)異。最重要的是在所有的碳基負(fù)極材料中具有最高的性價(jià)比。其應(yīng)用前景也在軟包電池中得以驗(yàn)證，以其作為負(fù)極和Cu基層狀氧化物作為正極制作的軟包電池的能量密度達(dá)到100Wh/kg，在1C充放電倍率下容量保持率為80%，循環(huán)穩(wěn)定，并通過了一系列適于鋰離子電池的安全試驗(yàn)。

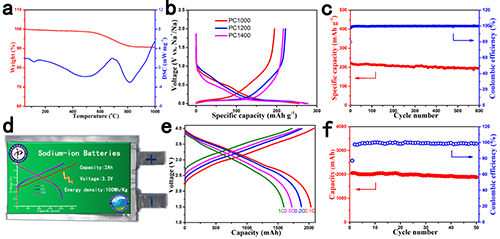

圖3.（a）無煙煤TG/DSC曲線；（b）不同裂解溫度下無煙煤的充放電曲線；
（c）1200℃裂解無煙煤循環(huán)性能；（d）以裂解無煙煤為負(fù)極的軟包電池；
（e）軟包電池的倍率性能；（f）軟包電池的循環(huán)性能。
低成本鈉離子電池的開發(fā)成功將有望率先應(yīng)用于低速電動(dòng)車，實(shí)現(xiàn)低速電動(dòng)車的無鉛化，隨著技術(shù)的進(jìn)一步成熟，將推廣到通訊基站、家庭儲(chǔ)能、電網(wǎng)儲(chǔ)能等領(lǐng)域。
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
