近日，中科院王奇等人在高性能雜原子摻雜石墨烯基納米結(jié)構(gòu)的規(guī)模化制備及其在柔性全固態(tài)超級(jí)電容器應(yīng)用方面取得新進(jìn)展。
為滿足人們對(duì)柔性可穿戴電子產(chǎn)品日益增長(zhǎng)的需求，迫切需要發(fā)展柔性全固態(tài)功率源或能量?jī)?chǔ)存裝置。要想實(shí)現(xiàn)這一目的，關(guān)鍵在于設(shè)計(jì)開發(fā)出兼具優(yōu)異儲(chǔ)能和機(jī)械性質(zhì)的電極材料。雜原子摻雜石墨烯以及2D層狀金屬硫化物（LMCs）納米結(jié)構(gòu)的出現(xiàn)，為高性能電極材料的設(shè)計(jì)帶來(lái)了新的契機(jī)，但其儲(chǔ)能性能（能量密度、循環(huán)穩(wěn)定性等）尚需進(jìn)一步提高。能否將上述兩類材料有效“聯(lián)姻”或耦合，從而發(fā)展出高性能的電極材料，至今仍是材料科學(xué)和化學(xué)領(lǐng)域極具挑戰(zhàn)性的課題。
針對(duì)上述問題，王奇等課題組開展了合作研究，利用可控?zé)徂D(zhuǎn)換油胺包裹的SnS2-SnS混相納米盤前驅(qū)物的策略，巧妙地將有機(jī)分子的碳化、摻雜、相轉(zhuǎn)換和自組裝等重要的物理化學(xué)過(guò)程集成于一體，首次成功實(shí)現(xiàn)了硫摻雜石墨烯（S-G）和SnS雜化納米片的原位合成與組裝，得到了新穎的3D多孔SnS/S-G 雜化納米建筑（HNAs）。

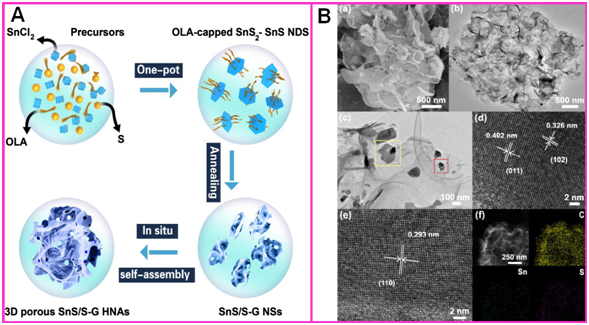

圖1 3D摻雜石墨烯基雜化納米材料制備示意圖及其結(jié)構(gòu)表征
相比傳統(tǒng)合成策略，該方法具有簡(jiǎn)單高效、重現(xiàn)性好、可規(guī)?；苽涞葍?yōu)點(diǎn)，為延伸和拓展摻雜石墨烯材料在清潔能源、光電和傳感等重要技術(shù)領(lǐng)域的應(yīng)用奠定了基礎(chǔ)。在三電極體系中以KOH溶液作為電解液，所得3D石墨烯復(fù)合材料質(zhì)量比電容高達(dá)642 F g-1 （電流密度為1 A g-1），遠(yuǎn)高于近來(lái)報(bào)道的石墨烯復(fù)合物和其他電活性材料（如體相和納米級(jí)的SnS及其復(fù)合物、G-Mn3O4納米棒、G-CoS2、2D CoS1.07/N- C納米雜化體等）。

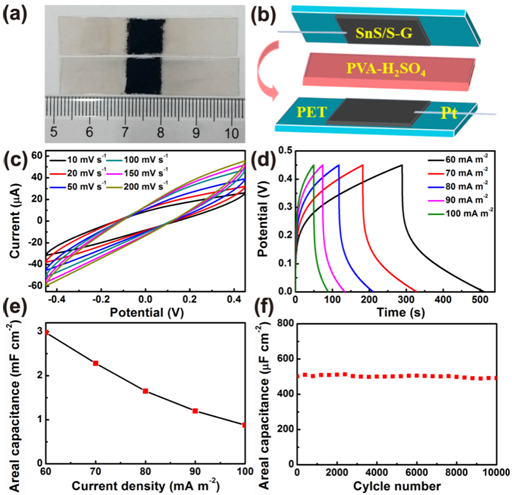

圖2 3D摻雜石墨烯基柔性全固態(tài)超級(jí)電容器的構(gòu)建及性能測(cè)試
隨后，進(jìn)一步研制出了柔性全固態(tài)超級(jí)電容器器件ASSSCs（如圖2所示），展現(xiàn)出優(yōu)異的電化學(xué)儲(chǔ)能性能：面積比電容高達(dá)2.98 mF cm-2、優(yōu)異的長(zhǎng)程循環(huán)穩(wěn)定性（99% for 10000 cycles）、優(yōu)秀的柔性和機(jī)械穩(wěn)定性（可反復(fù)折疊或彎折1000次以上而性能不變），優(yōu)于報(bào)道的石墨烯、2D SnSe2和SnSe以及3D GeSe2納米結(jié)構(gòu)基柔性ASSSCs。
這研究提出了原位集成和組裝2D納米結(jié)構(gòu)單元來(lái)構(gòu)建3D多孔雜化納米建筑或骨架材料的新策略，且具備規(guī)模化制備的前景，為今后理性設(shè)計(jì)高性能的雜化電極材料，發(fā)展柔性功率源或能量?jī)?chǔ)存裝置鋪墊了道路。此外，通過(guò)優(yōu)化設(shè)計(jì)和組合，還有望延伸出其它類型的多功能3D多孔骨架材料。
更多精彩！歡迎掃描下方二維碼關(guān)注中國(guó)粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
