歐米亞年產5萬噸微米碳酸鈣項目是全球紙業巨頭芬蘭斯道拉恩索公司廣西林紙一體化項目的配套項目，于2016年12月開工建設，2017年5月開始調試和試運行，2017年12月投產。
建設規模及建設內容：
該項目占地約13200平方米，總建筑面積4200平方米，廠區內道路面積約2450平方米。建設1條微米碳酸鈣生產線，主要包括破碎車間、研磨車間的建設、所有設備的安裝、原材料倉庫的建設等。項目建成后，年產微米碳酸鈣5萬噸（絕干），最終產品為液態，產品規格主要有三種：
?。?）Hydrocarb60（60級涂布微米碳酸鈣），其固體含量75±1%；
?。?）Hydrocarb90（90級涂布微米碳酸鈣），其固體含量75±1%；
?。?）Hydrocarb95（95級涂布微米碳酸鈣），其固體含量＞75%。
產品通過密封式專業槽罐車進行裝運，通過就近道路運送至斯道拉恩索公司的指定的接收儲料罐中，供造紙加填及紙張涂布使用。
主要原材料：
工藝流程：

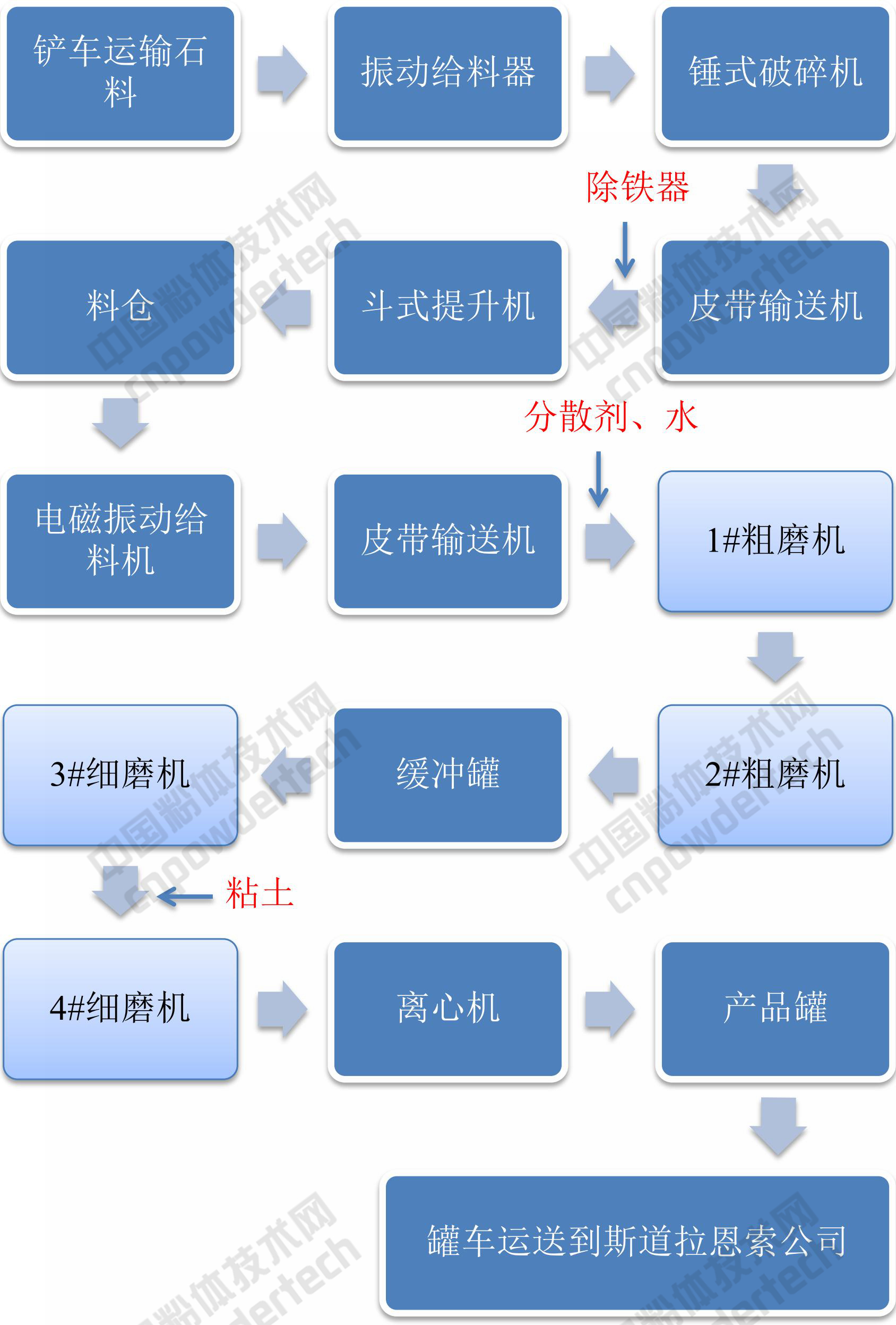

原材料經過破碎達到15mm以下的規格之后進入料倉，從料倉將原料送入研磨機，同時加水、研磨介質、分散劑進行研磨，原材料通過研磨被細磨到符合產品規格，同時變成液體狀，最后用離心機除渣后送入產品罐。
1、原材料/破碎車間
?。?）項目所選用的原材料為≤100mm以下的大理石碎石。在使用之前，必須對這種礦粉進行合理的分析，以保證各指標滿足碳酸鈣顏料在造紙涂料中的應用。大理石送到工廠之后堆放在原料存儲車間。
?。?）生產時，鏟車把大理石鏟到破碎區的喂料斗。
?。?）喂料斗底下的振動給料機喂料到錘式破碎機，錘式破碎機的產能為≥50噸/時，錘式破碎機可破碎最大的石頭為≤100mm，錘式破碎機破碎后的碎石為≤15mm。
（4）破碎后的碎石用皮帶輸送機送往斗式提升機，然后由提升機將碎石送入200m3的粉倉。皮帶輸送過程中有永磁鐵把鐵質材料從碎石中吸走。
（備注：石子的破碎情況跟原材料大理石的結晶有關。如果原材料在破碎過程破得很細，那石子研磨機就要用研磨介質來研磨。）

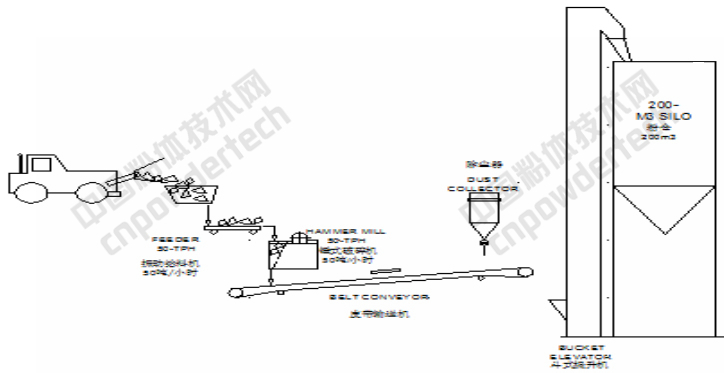

同時在破碎區配有一臺大功率的除塵設備，減少粉塵量，達到國家車間粉塵要求。生產流程如下圖所示。
2、石子磨機/粗磨機
（1）料倉里的石子通過電磁振動給料器送至變頻的皮帶輸送機定量的輸送到第一臺石子磨機。
?。?）在第一臺石子磨機加入分散劑和白水，≤15mm的碎石在磨機中利用石子之間的相互碰撞、摩擦、剪切研磨，研磨后的漿料進入一個緩沖罐（質量控制罐），然后經過離心泵輸送至下一臺磨機，在此離心泵出料管道上安裝有一臺質量流量計，可以測定出輸出漿料的產能和固含，如果固含低于設定值，則漿料會循環回到第一臺石子磨機，如果固含合格則輸送至下一臺磨機，漿料在第二臺粗磨機中繼續研磨，此磨機中裝有粗的研磨陶瓷珠。此研磨機中，碳酸鈣顆粒、陶瓷珠之間互相碰撞、摩擦、剪切研磨，將碳酸鈣顆粒研磨成更細的漿料。
?。?）第二臺石子磨機中的漿料經過漿料輸出泵，將漿料輸送進入濕磨系統的緩沖罐中。

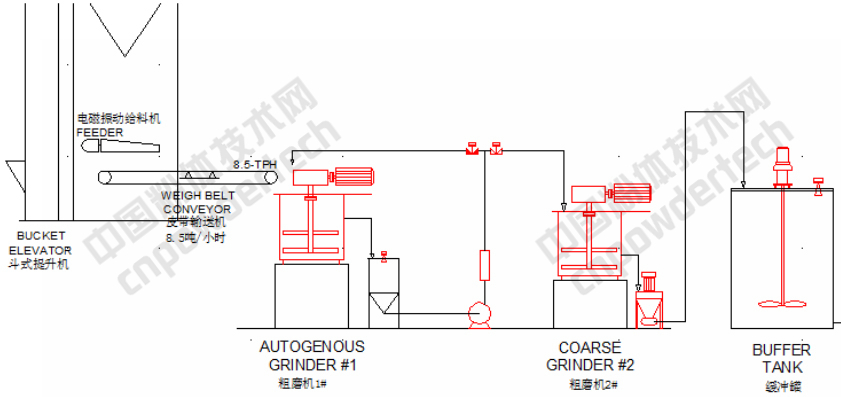

整個生產工藝由PLC系統自動控制。生產流程如下圖所示。
3、濕磨系統/細磨機
（1）研磨后的漿料進入一個緩沖罐后，然后經過離心泵輸送至第一臺細磨機，在此離心泵出料管道上安裝有一臺流量計，可以測定出輸出漿料的產能，漿料在第一臺細磨機中繼續研磨。此研磨機中，碳酸鈣顆粒、陶瓷珠之間互相碰撞、摩擦、剪切研磨，將碳酸鈣顆粒研磨成更細的漿料。
?。?）應客戶需求，在生產中，將一定配比的粘土，經過定量螺旋輸送器送入4#細磨機，進行共體研磨，已達到客戶要求。第二臺細磨機中的漿料經過漿料輸出泵，將漿料輸送進入離心機。
4、離心機
最后的濕磨機的產品通過離心泵注入離心機系統，離心機的主要功能是消除過大的粒子，減少殘余物，離心機運行在高離心力原理分離的作用下，將漿料中的雜質以及粒子分離出來。
離心機由主體、差動齒輪箱、潤滑油系統組成，由PLC系統自動控制。合格的漿料將由離心泵送入產品罐，不合格的產品（主要是殘?jiān)?，將直接排入?chē)間地溝，由白水回收系統回收，最后送入粗磨機，繼續研磨。
最終成品為碳酸鈣白色漿料，產品的規格由3種組成，最主要的和產量最大的產品為HC60和HC90。
5、分散劑添加系統
在濕磨機研磨過程中，需要注入定量的液體分散劑來增加磨機的研磨效果和增強漿料的流動性。液體分散劑存放于9m3的不銹鋼存儲罐內，然后由分散劑泵經過流量計送入研磨機中，整個過程PLC系統PID調節，實現穩定控制。
6、車間回收系統：白水系統以及沉淀池
生產車間90%的用水屬于工藝用水，10%清水用于清洗管道及場地清理，由清洗管道以及場地清理所產生的工藝水稱為白水，白水以及離心機殘?jiān)锝?jīng)車間的地溝匯入車間內的地坑池，然后由地坑泵將白水送入白水罐以及沉淀池，進行循環利用，所以整個車間沒有生產廢水排放。

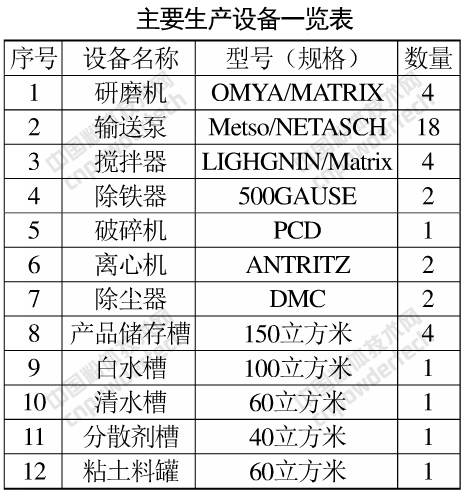

主要設備：
|
|
|
| |
|
| |
|
|
|
|
|
|
