分級是超細粉碎過程中不可或缺的一個組成部分，一是及時分出合格細粉，避免過粉碎，并保證產品的粒度分布；二是提高超細粉碎作業的效率。也正是由于精細分級粒徑的下降以及分級精度和效率的提高，使得許多傳統的細磨設備廣泛用于超細粉碎作業。
按流體介質不同，超細分級可分為干式和濕式兩種。干式精細分級機大多是伴隨高速機械沖擊式超細磨和氣流磨，基本上都與相應的機械沖擊式超細粉磨機或氣流磨配套使用，其分級粒徑可以在較大的范圍內進行調節。
在濕法超細磨礦或載土類礦物的濕法提純工藝中，需要采用濕法分級設備。常用的濕式超細分級機有小直徑水力旋流器、螺旋離心分級機、超細水力旋分機等。
1、LHB型渦輪式氣流分級機
LHB型分級機由進料控制系統、分級機主機、旋風收集系統、布袋收集器及引風機等部分組成，分級產品細度一般可達5-7μm。
2、FJJ型分級機
FJJ型分級機是臥式渦輪轉子型分級機，類似于德國的ATP型，主要分為上下兩部分。上部分用渦輪轉子分離細粉，下部分為粗粉分離倉。
除單個分級輪結構的FJJ型分級機外，還設計了多輪結構的FJJ型分級機。這種多輪分級機具有小渦輪結構的優點，即產品粒度細，d97可達到3-9μm，分級切割點準確、銳利，分級效率高，同時具有大的處理量，回避了采用大型渦輪轉子獲得大處理量但使分級品質降低的缺點。
3、WFJ型分級機
WFJ型分級機是帶有二次進風及水平安裝分級葉輪的強制型離心分級機，由分級葉輪、導流片整流器、分級筒身等組成。按分級葉輪數量可分為WFJ單葉輪分級機和WFJ多葉輪分級機。
WFJ分級機可配合各類干式粉磨機械（氣流磨、球磨、雷蒙磨、振動磨、沖擊式粉碎機等）組成閉路粉碎分級系統，也可單獨用。
4、FYW型分級機
FYW型分級機主要由下筒體、風柵體、中筒體、上筒體、轉子、排氣管等組成，能和雷蒙磨等各類機械粉碎機及氣流磨聯合作業。
5、FQZ型分級機
該型精細分級機主要由中心套管，裙式淘析圈，加料管、粗粉出口，二次空氣入口等組成。
6、HTC渦輪分級機
HTC渦輪分級機主要由進料系統、排料系統、動力系統、主分級室和二次進風室組成。
7、FJG型干法粉體分級機
FJG型干法粉體分級機可單獨設置進行分級或與干式粉碎設備，如干式攪拌磨、雷蒙磨、球磨機等構成閉路粉碎系統。

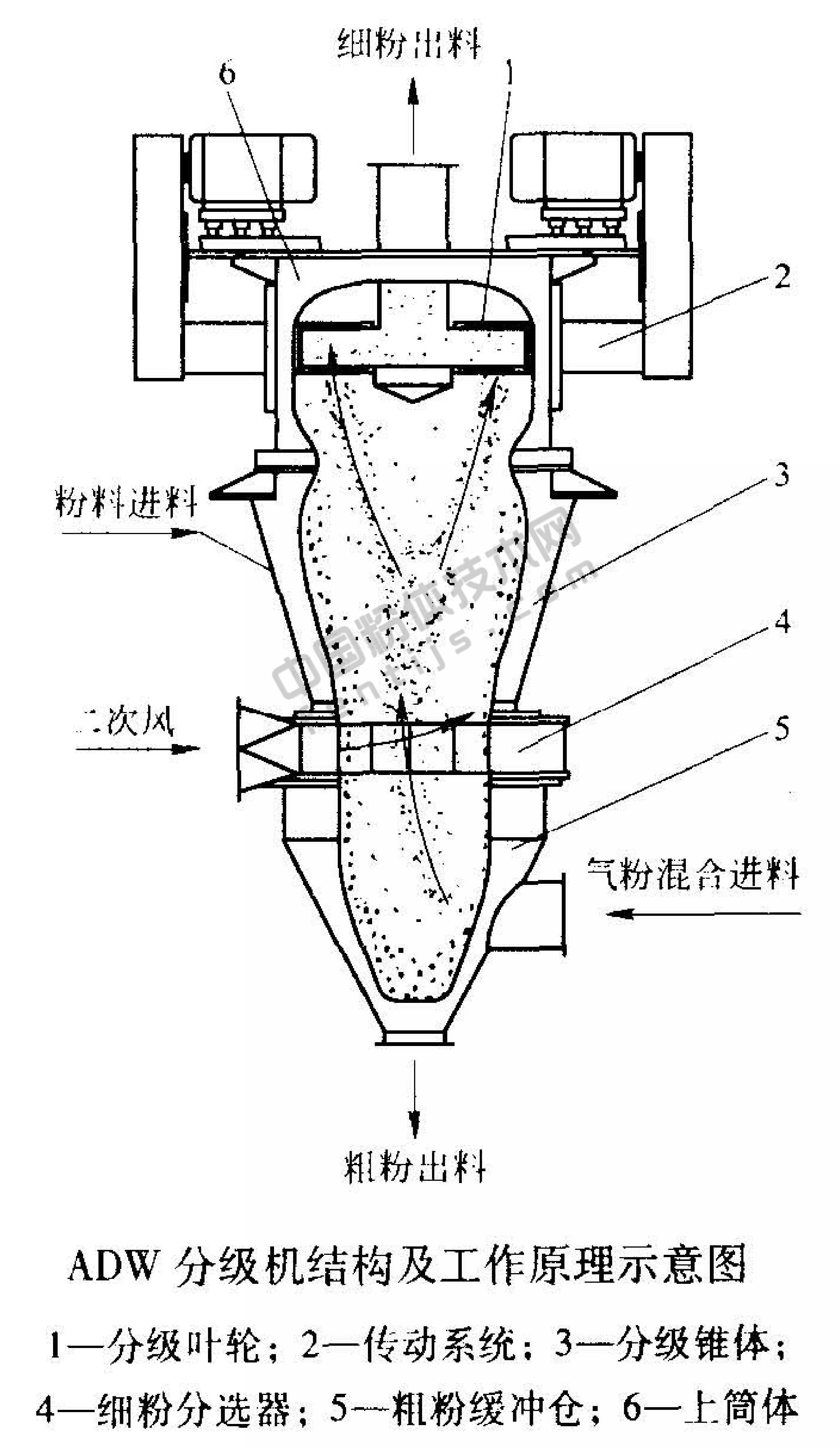

8、ADW渦輪式微粉分級機
采用強力渦流分級原理設計，轉子水平放置，有單轉子和多轉子結構，特別適合600～2500目微粉大規模工業化分級生產。
對于超細分級，建議采用氣粉混合進料方式工作，以提高分級精度和效率，對于一般細度分級可采用粉狀進料，系統阻力小，能耗相應較低。
9、MS、MSS型微粉分級機
MS型微細分級機這種分級機的主要特點是分級粒度范圍廣，可在3-150μm之間任意選擇。
MSS型微粉分級機的分級粒度較MS型更細，分級粒度范圍為2-20μm，可獲得97%≤5μm的超細粉體產品；產品粒度分布窄，分級精度較高。

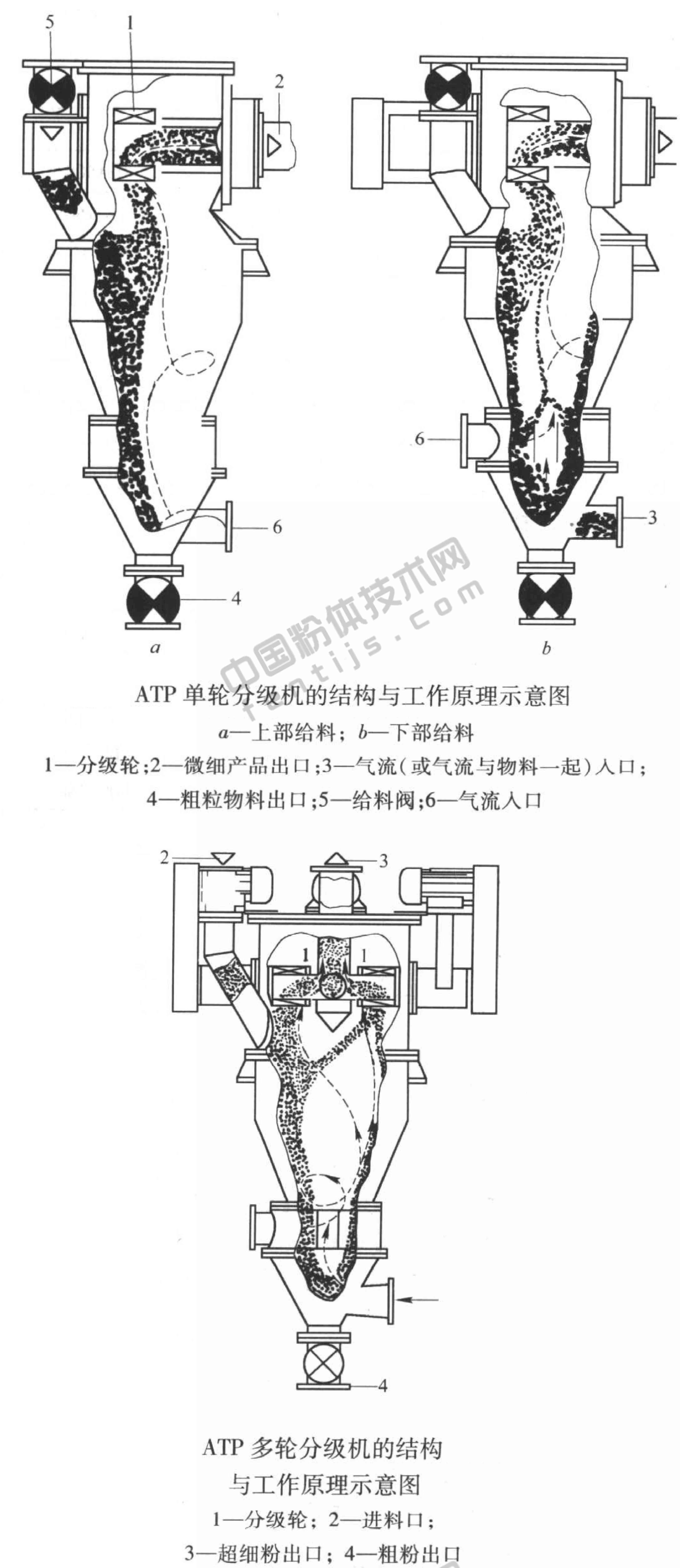

10、ATP型超微細分級機
這是德國ALPINE公司開發的渦輪式精細分級機，具有分級粒度細、分布窄、精度較高.、結構緊湊、處理能力較大等優點。
該分級機常用于與流態化床對噴式氣流粉碎機、高速機械沖擊式磨機、球磨機等配套使用或與流態化床對噴式氣流粉碎機及高速機械沖擊式磨機做成一體，構成內閉路超細粉碎作業，以提高粉碎作業效率、控制產品細度和粒度分布，這種分級機在非金屬礦物超細粉體材料的工中得到了廣泛應用。

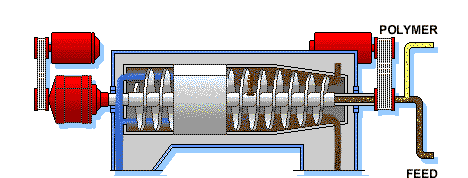

11、臥式螺旋離心分級機
該系列臥式螺旋離心機主要由柱-錐形型轉鼓、螺旋推料器、行星差速器、外殼和機座等零件組成。
由于螺旋高速旋轉產生的離心加速度遠高于重力加速度，漿料中顆粒的沉降速度明顯增加，因此可進行超細分級。該機型適用于固體顆粒范圍為1.0-10μm、固體含量為2%-50%的漿料的超細分級。
12、小直徑水力旋流器
在超細顆粒的濕法分級時，一般均選用小直徑的水力旋流器，其直徑在之間。因?yàn)樵撔髌飨虏繄A錐形錐角較小，適合于超細分級，其溢流產品細度可達到d80=2μm甚至更細。

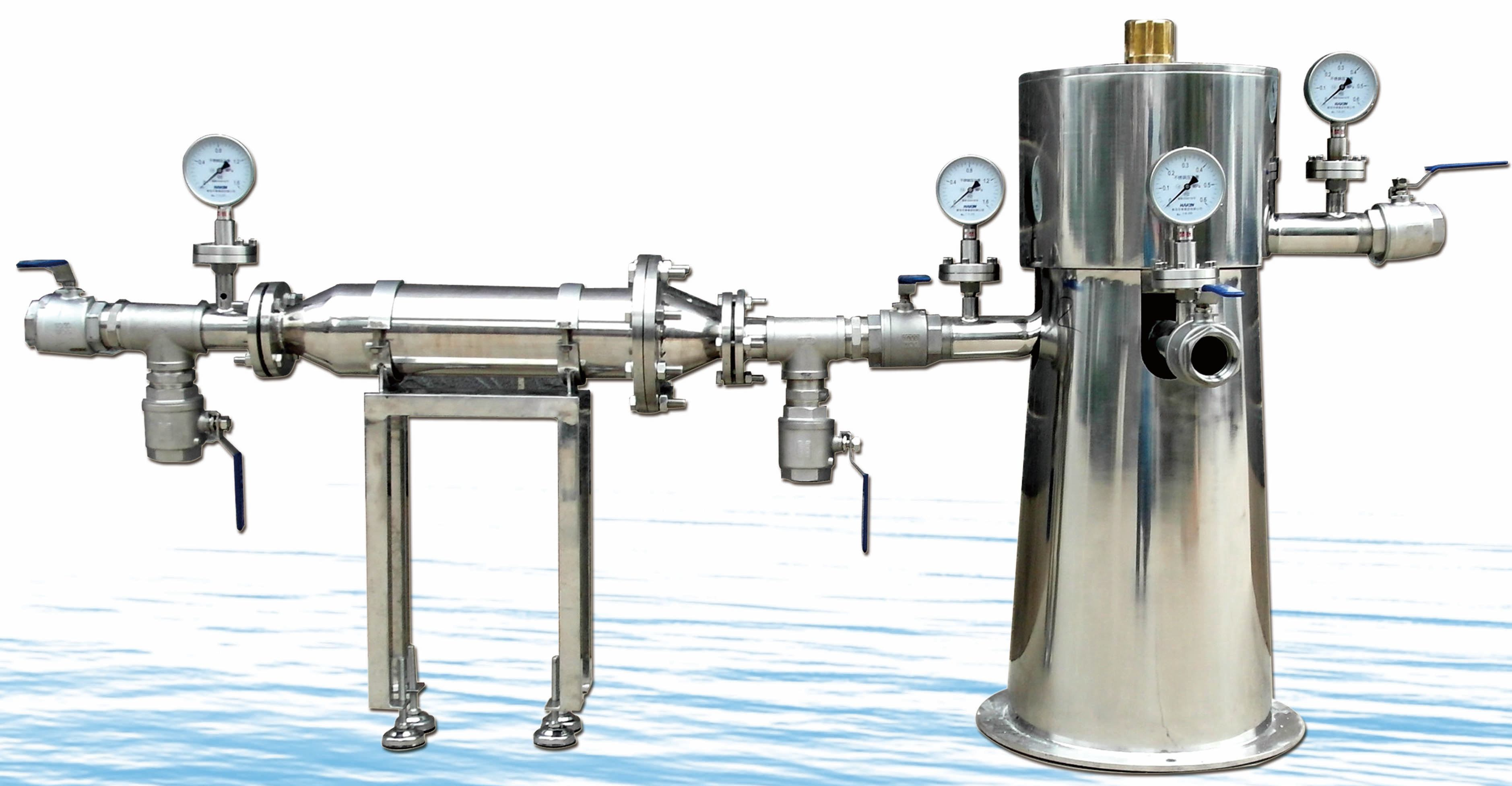

北京古生代粉體科技有限公司GSDFΦ10毫米系列精細水力旋流器
小直徑水力旋流器的直徑通常為10-50mm，通常制成帶有長的圓筒部分和小錐角的錐形部分，內襯耐磨陶瓷、模鑄塑料、人造橡膠或用聚氨醋材料制造。聚氨醋是近十多年來制造超細水力旋流器的主要材料。
在工業生產中，為彌補小直徑旋流器處理能力小的缺點，通常采用若干個小直徑旋流器并聯安裝形成旋流器組，這種旋流器組可由幾個或數十個小直徑旋流器組成。
