透輝石（Diopsite）、透閃石（Tremolite）都是含鈣鎂鏈狀硅酸鹽礦物。

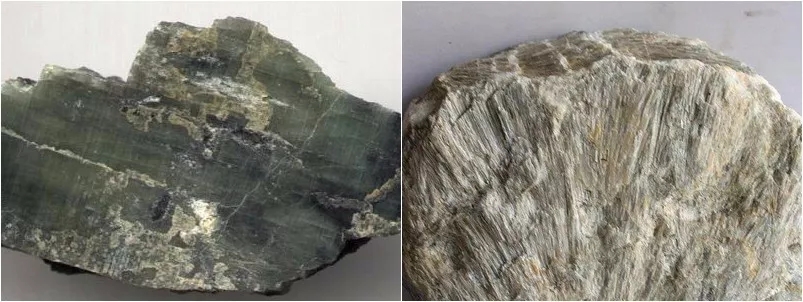

▲透輝石（左）、透閃石（右）

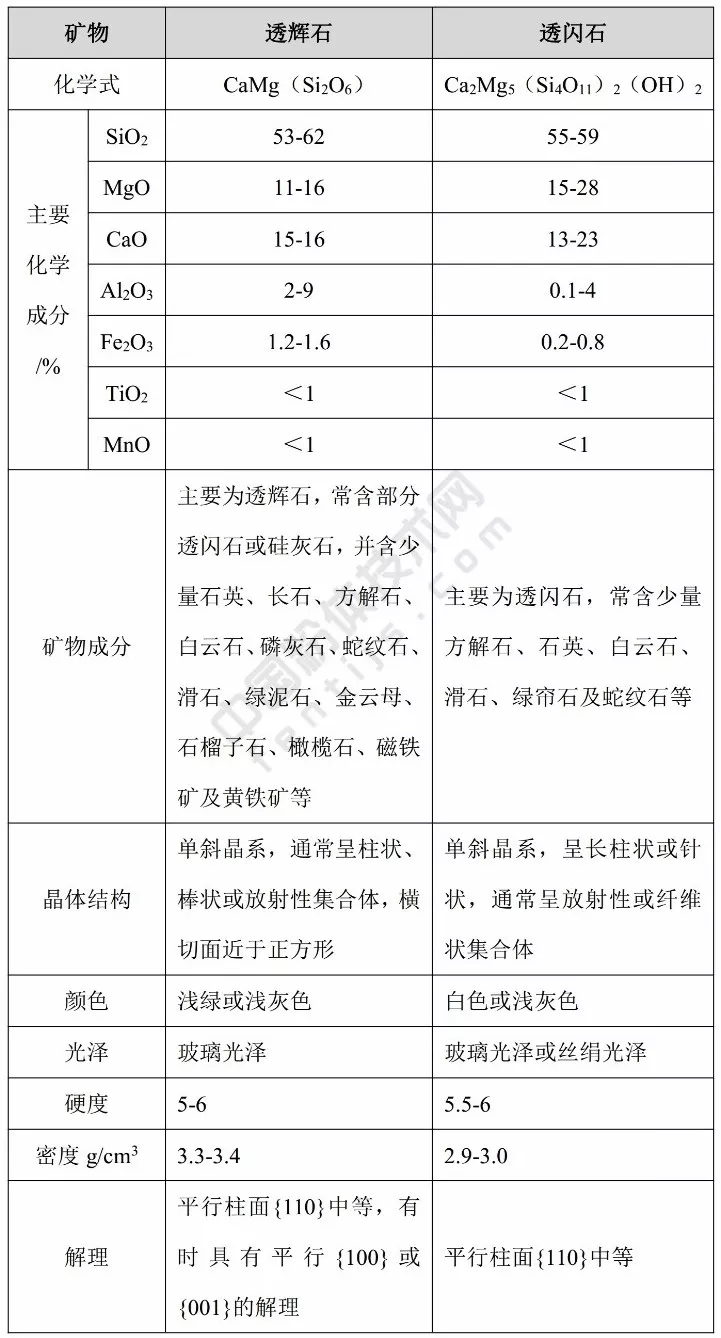

▼透輝石、透閃石的礦石性質(zhì)與礦物特征
應(yīng)用領(lǐng)域
透輝石、透閃石具有低熔點、易于于燥、燒成溫度低及吸水率低等特點，還可一次掛釉，速燒成型，是一類節(jié)約能源、降低成本的新型陶瓷原料。因此，目前透輝石和透閃石主要用于陶瓷、微晶玻璃及鑄石的生產(chǎn)。
此外，透閃石和透輝石粉碎后類似硅灰石的針狀或柱狀粒型以及良好的化學(xué)穩(wěn)定性，還用做塑料和橡膠的增強(qiáng)填料及油漆涂料的填料和顏料。
技術(shù)指標(biāo)要求
透輝石和透閃石是一種有待進(jìn)一步開發(fā)利用的非金屬礦物。目前為止，國家有關(guān)部門尚未制定統(tǒng)一的產(chǎn)品質(zhì)量標(biāo)準(zhǔn)，技術(shù)指標(biāo)以用戶的要求而定。一般來說，白度較高、雜質(zhì)較少（尤其是Fe2O3含量低于1.5%的透輝石和低于1.0%的透閃石）產(chǎn)品利用價值較高，應(yīng)用領(lǐng)域較廣。
常用加工技術(shù)
目前透輝石和透閃石的加工一般是原礦經(jīng)手選后直接磨成74μm（200目）、38μm（400目）、30-16μm（500-800目）、10μm（1250目），甚至更細(xì)的粉體。
38μm 以下的透輝石和透閃石粉體加工設(shè)備主要采用雷蒙磨（懸輥式盤磨機(jī)），16μm（800目）以上的細(xì)粉和超細(xì)粉采用高速機(jī)械沖擊式磨機(jī)和振動球磨機(jī)等，同時配置相應(yīng)的分級設(shè)備，大多采用干法粉碎工藝。
透輝石或透閃石與方解石、云母、黃鐵礦等的分離可采用反浮選工藝。實驗結(jié)果表明，用浮選方法可得到高質(zhì)量的透輝石精礦。但浮選方法目前在工業(yè)上還很少采用。另外對于含有強(qiáng)磁性礦物雜質(zhì)，如磁鐵礦，弱磁性礦物雜質(zhì)，如石榴子石、橄欖石、黃鐵礦等的原礦，粉碎至一定粒度后可采用磁選方法去除。
用透輝石和透閃石制取的針狀粉體在用做高聚物基復(fù)合材料的填料時，還須進(jìn)行適當(dāng)?shù)谋砻嫣幚?。一般可采用鈦酸酯、鋁酸酯或硅烷偶聯(lián)劑等作為表面改性劑。
無機(jī)粉體表面改性技術(shù)與裝備高級研修班
2019年9月中旬中國地質(zhì)大學(xué)（北京）
掃碼報名
培訓(xùn)咨詢
主要培訓(xùn)內(nèi)容：
無機(jī)粉體表面改性原理和應(yīng)用
有機(jī)化表面改性
無機(jī)包覆
插層改性
粉體表面改性效果評價
粉體改性及其在塑料橡膠等領(lǐng)域的應(yīng)用、生產(chǎn)與應(yīng)用實踐
其他培訓(xùn)內(nèi)容
來源：粉體技術(shù)網(wǎng)
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
