隨著生產需要，粉磨設備得到不斷發展，攪拌磨機作為細磨和超細粉磨的重要設備，較傳統粉磨設備—球磨機而言，具有磨礦效率高、耗能低的特點，被廣泛應用于礦業、冶金、新材料等多個領域。
攪拌磨機主要由傳動裝置（電機、減速器）和執行裝置（筒體、攪拌器）組成，筒體內填充有一定數量的研磨介質。在磨礦過程中，電機通過減速器把動力直接作用于攪拌器，攪拌器旋轉推動介質球運動；在微觀上，介質球受力（重力、離心力、摩擦力等）的不均勻性導致相鄰磨礦介質間存在動態速度差，對介質間的礦粒施加強力擠壓、摩擦和剪切作用，從而實現礦物顆粒的高效粉磨。其中剪切力在攪拌磨機進行物料研磨時占據重要地位。
目前，以美卓礦物公司的VTM系列、SMD系列攪拌磨機、德國愛立許公司的ETM系列攪拌磨機以及由Mount Isa礦山與德國Netzsch公司聯合研制的Isa磨機在礦山企業應用最為廣泛。國內，長沙礦冶研究院、北京礦冶科技集團有限公司、中信重工和東北大學等單位分別研發出JM系列、GJM系列、CSM系列和NEUM系列攪拌磨機，并已成功應用于各類礦石細磨的工業生產。

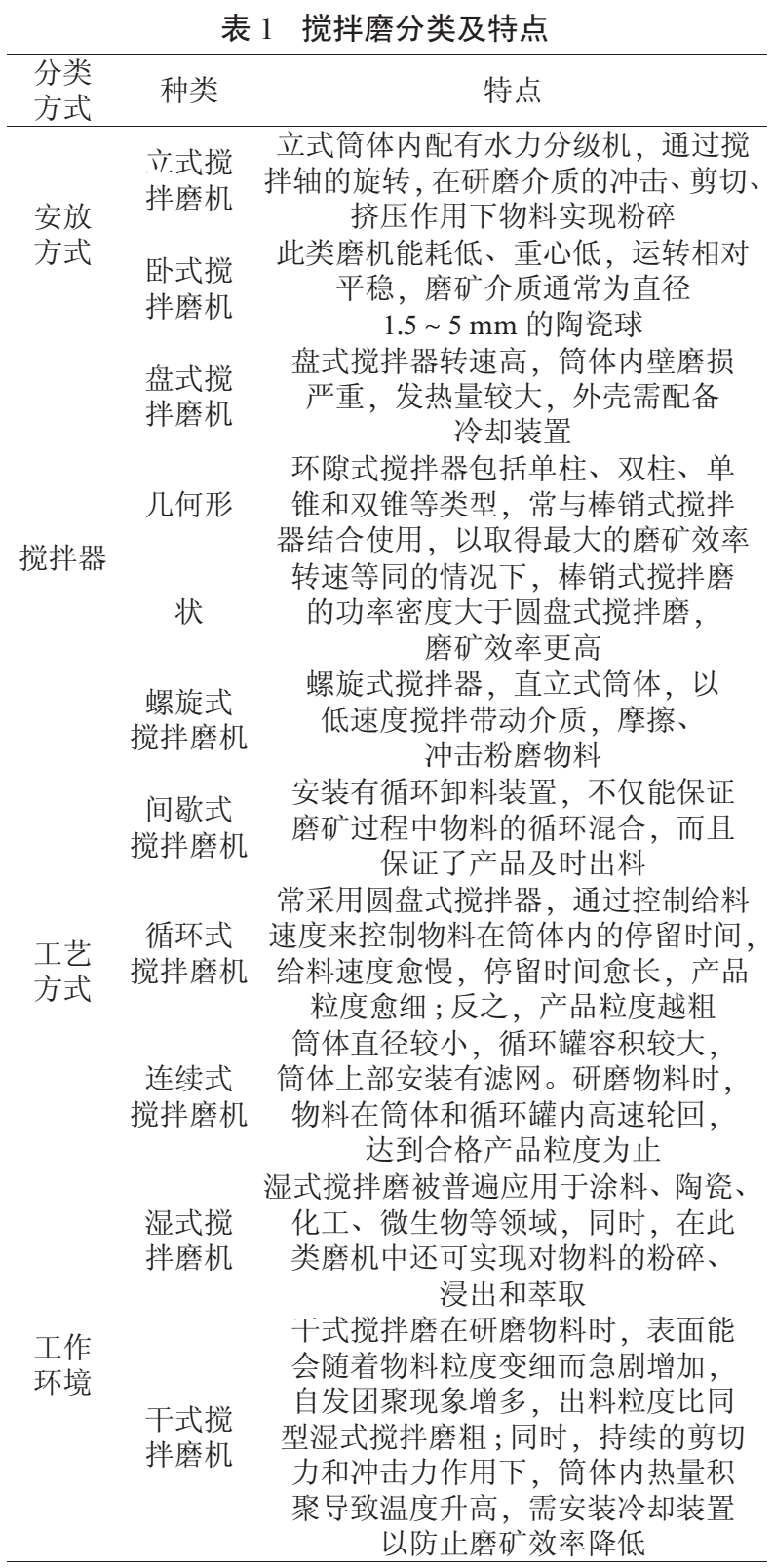

1、SMD磨機
SMD磨機是由芬蘭的美卓（Metso）公司生產的一種棒式立磨機，其中心軸上的棒式攪拌器工作時棒端的線速度大致為11m/s。筒體的形狀為正八邊體，用來支撐內部的多臂葉輪，筒體的高度與筒體的直徑相等。SMD磨機的研磨介質為陶瓷珠、卵石和河砂等，粒徑通常在1~2mm，也可根據不同情況選擇不同材料和不同粒徑的研磨介質，從而得到不同細度的產品。
磨機筒體的上部具有楔形聚氨酯篩板，其主要作用為在磨機工作時約束研磨介質留在研磨室中，并允許產品排出筒體，可根據研磨產品的粒徑和礦漿流量選擇不同的篩板。此外，SMD磨機采用低漿位、低轉速的運行模式以減輕攪拌器與磨機內襯的磨損，最大功率為1100kW。
2、Verti磨機
Verti磨機是由Metso公司提供的一種立式攪拌磨機，最節能的重力式磨機，使用螺旋式攪拌器，研磨介質多為12mm的鋼球。Verti磨機結構簡單，堅固耐用，該磨機的筒體為側開門式設計，此設計既方便了維護工作的進行，又節省了停機時間。此外，磨機運轉速率高達95%以上，襯板損耗減少，能源效率提高40%，磨礦介質消耗減少50%，在相同應用中，比球磨機占地面積減少50%。
Verti磨機工作時礦漿從磨機下部給入，經筒體內研磨介質研磨后磨礦產品從磨機的頂部溢出。Verti磨機多用于二段磨礦、再磨、超細磨等作業，可以接受6mm的給礦粒度，磨礦產品可達到0.02mm以下。目前，Metso公司最大的Verti磨機功率已達2240kW。
3、Isa磨機
Isa磨機是由澳大利亞Mount Isa礦山與德國Netzsch公司聯合研制的，它是由應用于顏料工業領域的Netzsch攪拌磨按照一定比例放大改進而成。標準的Isa磨機有8個安裝在懸臂軸上的帶孔圓盤，圓盤的周邊轉速可達到21~24m/s，Isa磨機的能量輸入密度較高可達到350kW/m3。此外，Isa磨機在排礦端安裝有分離器，可將介質保留在磨機內，只允許礦漿通過。
研磨介質方面，Isa磨機使用特別加工制作的MT1系列磨礦介質，該介質的密度為0.0037t/m3，堆密度為0.0023~0.0024t/m3，主要成分有79%氧化鋁，6.5%氧化硅，14%氧化鋯，維氏硬度HV1300~1400。為有效降低內襯的磨損，Isa磨機采用了可轉動的筒體內襯，并使用一體式的、用后可棄的橡膠襯里和簡單的檢修方式。截至目前，Isa磨機已在世界范圍內安裝了100余臺，總安裝功率已超過16萬kW。
4、JM攪拌磨機
JM系列立式螺旋攪拌磨機主要由立式筒體、傳動裝置、螺旋攪拌器支座等組成，主要應用于黃金、有色金屬、稀土礦、冶金和材料等行業。在金屬礦山中，金銀礦、鉬礦、銅礦、鎳礦鉛鋅礦等多需細磨至-0.038mm大于95%或更細才能單體解離，需要超細攪拌磨機細磨。
5、GJM攪拌磨機
GJM攪拌磨機主要由電動機、減速器、傳動裝置、雙葉輪攪拌器、槽體、耐磨橡膠襯里排料
裝置等組成。該型磨機的主要優勢為工藝布置靈活，可采用多種連接方式，由單臺、兩臺、三臺串聯，也可由一臺和多臺其他類型的攪拌磨機串聯布置，配置靈活，可滿足不同工藝需要。
較傳統球磨機而言，攪拌磨機磨礦具有更加顯著的優勢：①攪拌磨機工作時筒體固定、攪拌器旋轉，解決了球磨機筒體旋轉導致能量損耗大的問題；②相比于球磨機沖擊粉碎和研磨結合的磨礦方式，攪拌磨機主要依靠研磨作用輔以少量沖擊實現物料粉碎，緩解了聲、發熱和振動等造成的能量消耗，提高了細磨效率；③攪拌磨機設備的占地面積相對較小，結構簡單，安裝方便快捷。
資料來源：《李椿楠,李國峰,劉立偉,李營營.攪拌磨機的研究及應用現狀[J].礦產綜合利用,2021(04):110-117》，由【粉體技術網】編輯整理，轉載請注明出處！
