超白玻璃是一種透光率極高（透光率≥91.5%）、鐵雜質(zhì)含量基本控制在100~150ppm之間和外觀極度透明的新材料玻璃，對超白玻璃的另外的叫法有低鐵玻璃和高透明玻璃。
超白玻璃本身具有很多傳統(tǒng)玻璃無法比擬的優(yōu)越性能，如超白玻璃的自爆率非常低、顏色均勻、具有非常好的透光性，這也是超白玻璃的生產(chǎn)指標(biāo)更為嚴(yán)苛。

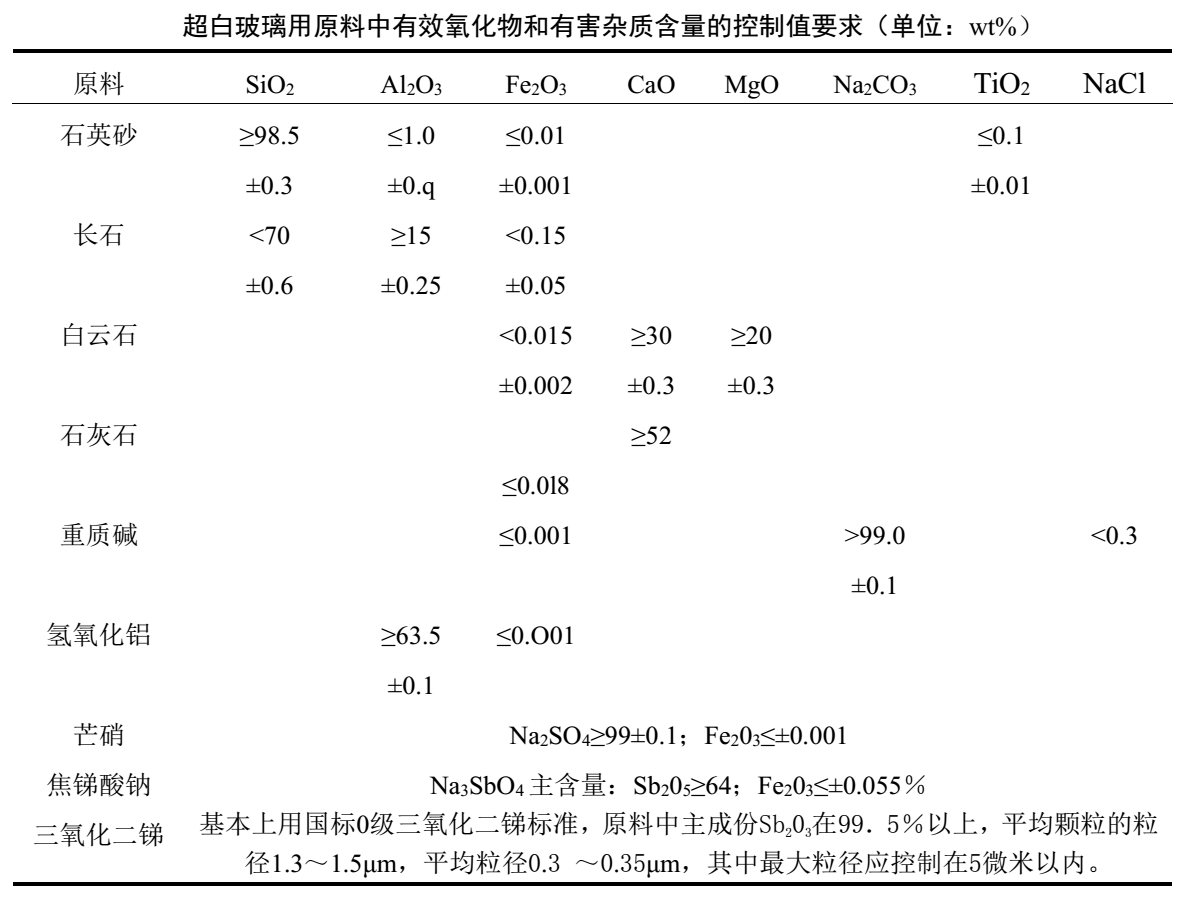

超白玻璃生產(chǎn)原料主要有石英砂、長石、白云石、石灰石、重質(zhì)堿、氫氧化鋁、芒硝、焦銻酸鈉和三氧化二銻等，其對原料的各種含量百分比要求很嚴(yán)格。為了達(dá)到超白玻璃的使用要求，工業(yè)上對超白玻璃的成分有嚴(yán)格的規(guī)定。
這里我們重點(diǎn)說一下超白玻璃對原料石英砂的要求。
1、鐵含量要求
超白玻璃中含量最大的是SiO2，占其原料的比例大約為71.0～73.0%，而鐵雜質(zhì)等有害雜質(zhì)基本上都由SiO2引入，所以，對石英砂提純主要是除去其中的鐵雜質(zhì)，從而生產(chǎn)出滿足要求的超白玻璃。
超白玻璃生產(chǎn)用石英原料有天然石英砂、石英砂巖、石英巖和脈石英等，在生產(chǎn)過程中，當(dāng)鐵含量超過一定的范圍時(shí)，不僅會使其透光性能大大降低，在石英砂熔制過程中，含鐵氧化物還會吸收其產(chǎn)生的熱輻射，導(dǎo)致玻璃液上、下層之間產(chǎn)生明顯的溫度梯度，造成玻璃液對流困難，使熔制和澄清難度大大增加。因此，在主要原料設(shè)計(jì)上，要重點(diǎn)考慮引入SiO2的石英砂的鐵含量。超白玻璃用石英砂對鐵含量的要求一般是：ρFe2O3≤150×10-6，ρFe≤80×10-6。

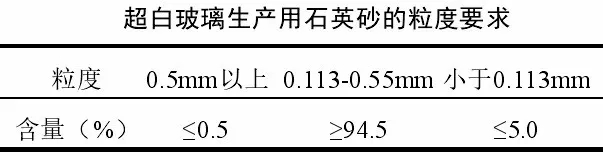

2、粒度要求
在生產(chǎn)過程中，使用的每一種礦物原料的水分和粒度都應(yīng)該嚴(yán)格控制，從而達(dá)到生產(chǎn)穩(wěn)定和高質(zhì)量的超白玻璃，減少超白玻璃的廢品率。
石英砂中Fe雜質(zhì)含量≤150ppm是工業(yè)生產(chǎn)超白玻璃的前提，在石英砂加工過程中，通過用物理和化學(xué)方法相結(jié)合的形式，除去原砂中雜質(zhì)成分，達(dá)到超白玻璃生產(chǎn)要求。目前，石英砂提純的物理方法主要有水洗、分級脫泥、機(jī)械擦洗、電選、超聲波輔助、微波輔助、磁選和浮選；化學(xué)方法有酸浸（有機(jī)酸和無機(jī)酸）、堿浸和微生物浸出。
|
