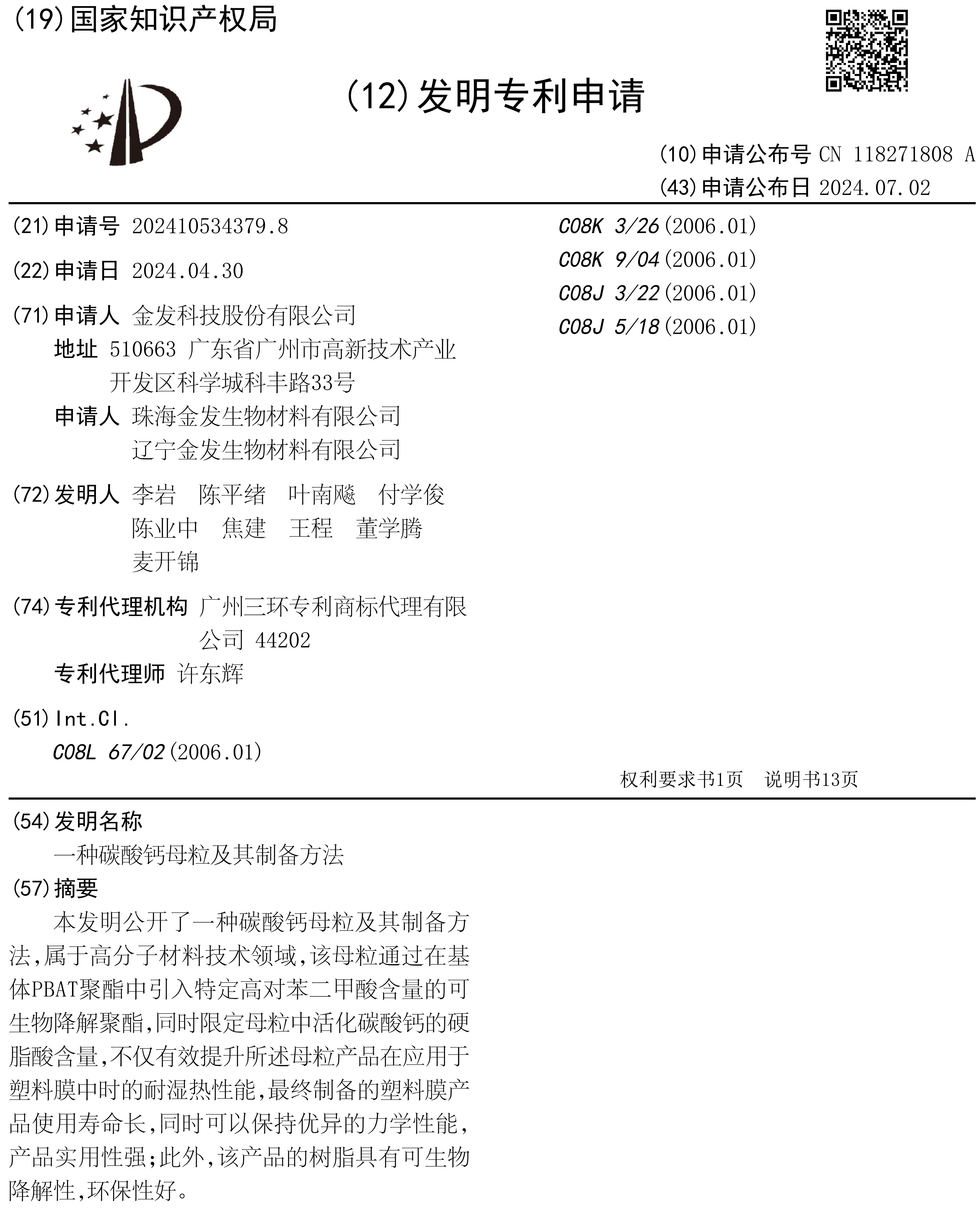

近日，從國家知識產(chǎn)權(quán)局獲悉，金發(fā)科技股份有限公司申請一項名為“一種碳酸鈣母粒及其制備方法“，公開號CN202410534379.8，申請日期為2024年4月。
在塑料膜領(lǐng)域中，碳酸鈣母粒是較為常見的添加組分，該組分可以提升塑料膜的塑性等力學(xué)強度。然而，為了保障碳酸鈣母粒的高分散性，其在制備塑料膜產(chǎn)品時往往需要經(jīng)過高剪切處理，該處理過程可能導(dǎo)致母粒中的樹脂發(fā)生一定降解，影響最終塑料膜的使用壽命；同時，現(xiàn)有塑料膜的應(yīng)用領(lǐng)域也越來越廣，在一些濕熱環(huán)境中，塑料膜中母粒的樹脂也同樣會發(fā)生降解。
目前常見的解決方法是在碳酸鈣母粒剪切過程中引入一定的抗水解劑，但是這類助劑的價格昂貴，而僅少量添加對于最終產(chǎn)品的使用壽命延長程度非常有限，尤其某些低抗水解含量的產(chǎn)品雖然在“雙60”測試（即相對濕度60％、60℃測試條件）中具有較好的抗水解表現(xiàn)，但在嚴(yán)苛的“雙85”測試（即相對濕度85％、85℃測試條件）下產(chǎn)品測試結(jié)果并不理想；此外，一些抗水解助劑還會影響產(chǎn)品本身的力學(xué)性能，降低產(chǎn)品的實用性。

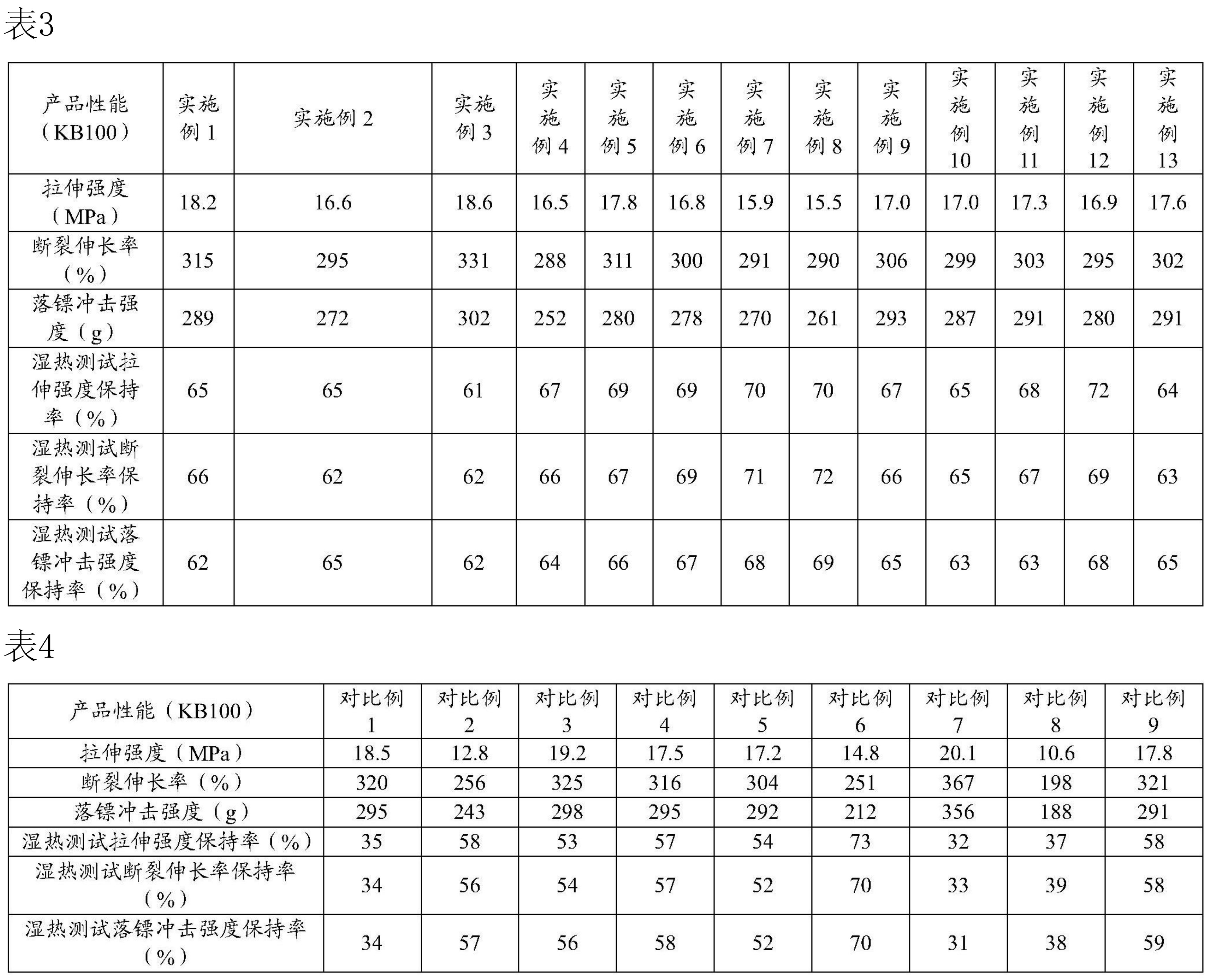

基于現(xiàn)有技術(shù)存在的缺陷，該發(fā)明的目的在于提供了一種碳酸鈣母粒，該母粒通過在基體PBAT（聚己二酸對苯二甲酸丁二醇酯）聚酯中引入特定高對苯二甲酸含量的可生物降解聚酯，同時限定母粒中活化碳酸鈣的硬脂酸含量，不僅有效提升所述母粒產(chǎn)品在應(yīng)用于塑料膜中時的耐濕熱性能，最終制備的塑料膜產(chǎn)品使用壽命長，同時可以保持優(yōu)異的力學(xué)性能，“雙85”條件下的性能保持率高，產(chǎn)品實用性強；此外，該產(chǎn)品的樹脂具有可生物降解性，環(huán)保性好。
為了達到上述目的，本發(fā)明采取的技術(shù)方案為：

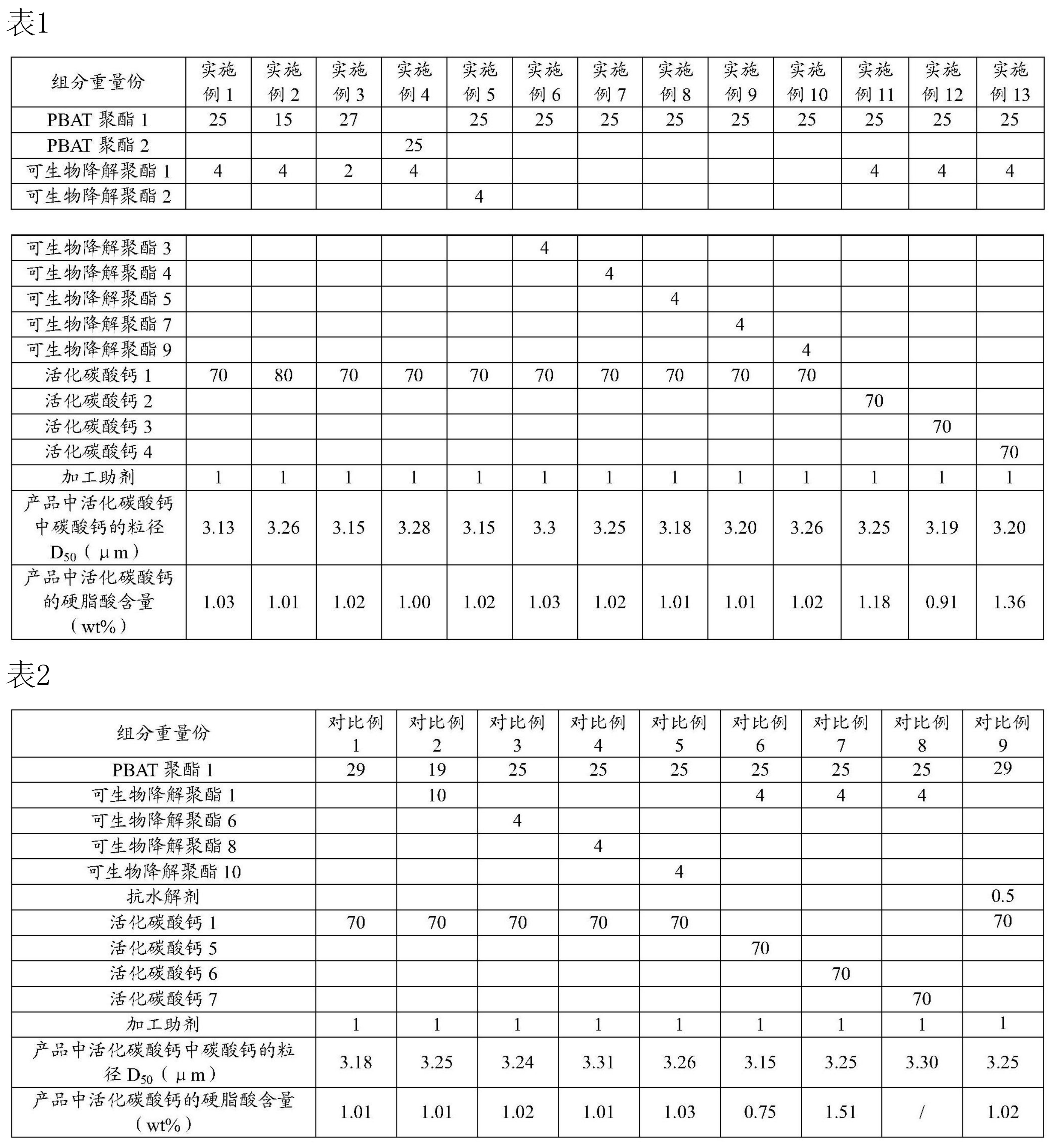

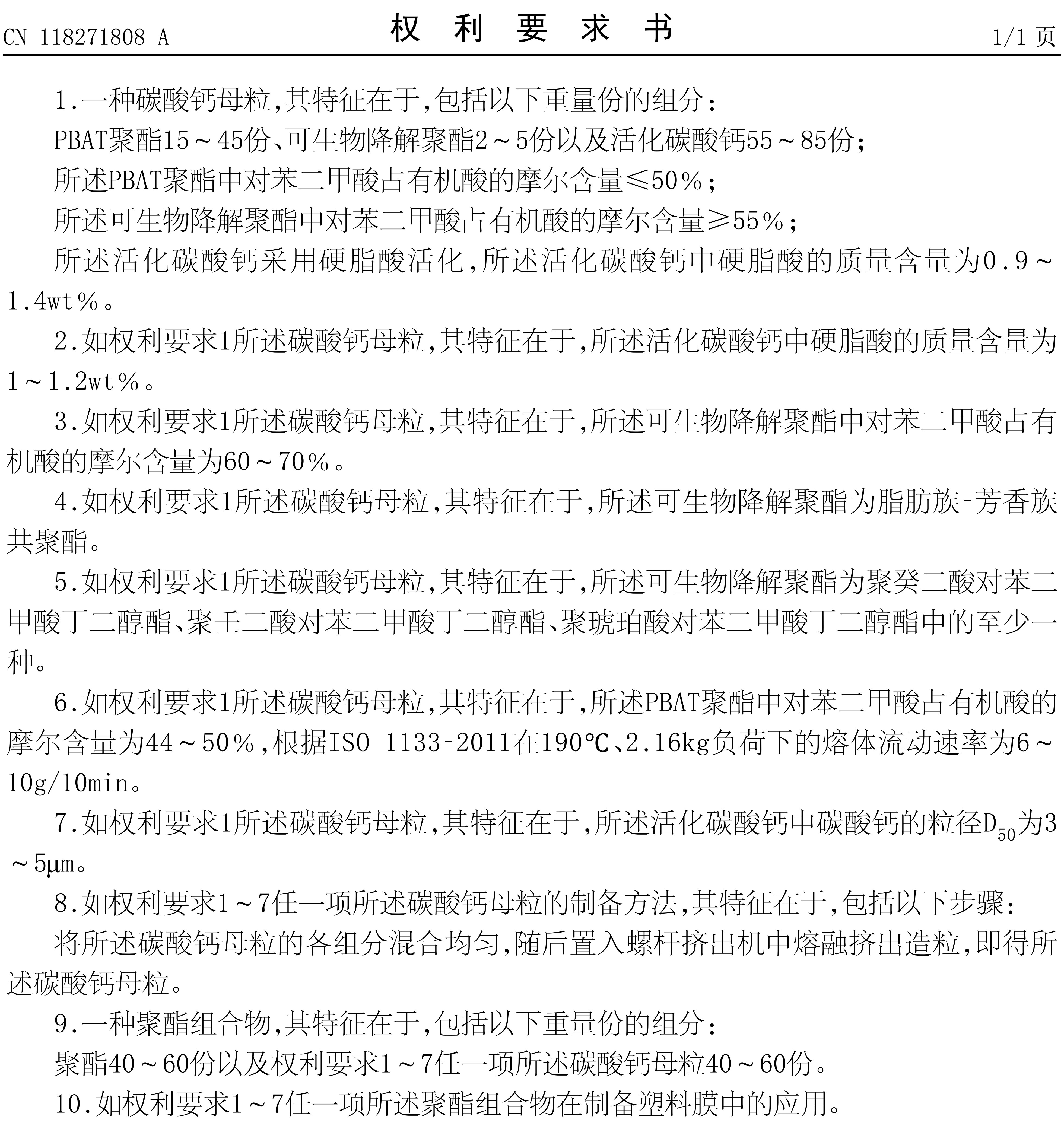

一種碳酸鈣母粒，包括以下重量份的組分：PBAT聚酯15～45份、可生物降解聚酯2～5份以及活化碳酸鈣55～85份；
所述可生物降解聚酯中對苯二甲酸占有機酸的摩爾含量≥55％；
所述活化碳酸鈣采用硬脂酸活化，所述活化碳酸鈣中硬脂酸的質(zhì)量含量為0.9～1.4wt％。
專利摘要顯示，本發(fā)明公開了一種碳酸鈣母粒及其制備方法，屬于高分子材料技術(shù)領(lǐng)域，該母粒通過在基體PBAT聚酯中引入特定高對苯二甲酸含量的可生物降解聚酯，同時限定母粒中活化碳酸鈣的硬脂酸含量，不僅有效提升所述母粒產(chǎn)品在應(yīng)用于塑料膜中時的耐濕熱性能，最終制備的塑料膜產(chǎn)品使用壽命長，同時可以保持優(yōu)異的力學(xué)性能，產(chǎn)品實用性強；此外，該產(chǎn)品的樹脂具有可生物降解性，環(huán)保性好。
|
