碳酸鈣等無機粉體來源廣泛、成本低廉，廣泛應用于聚合物體系。但是由于無機粉體與樹脂材料之間的表面結(jié)合力不足，碳酸鈣粉體的加入后會對產(chǎn)品的性能產(chǎn)生一定的影響，隨著添加比例的提高對產(chǎn)品力學性能的影響逐步增大，嚴重時甚至會導致產(chǎn)品失效嚴重影響產(chǎn)品使用，極大程度的限制了碳酸鈣粉體在手套制品中的應用。
近日，國家知識產(chǎn)權(quán)局信息顯示，優(yōu)美特（北京）環(huán)境材料科技股份公司申請一項名為《一種硬脂酸包覆碳酸鈣分散體及其制備方法和應用》的專利，公開號CN119241909A。
該發(fā)明提供了一種硬脂酸包覆碳酸鈣分散體，采用硬脂酸包覆碳酸鈣配合分散劑、消泡劑獲得分散均勻、料體細膩的低粘度硬脂酸包覆碳酸鈣分散體，滿足后續(xù)在橡膠制品中的應用需求。
具體方案如下：

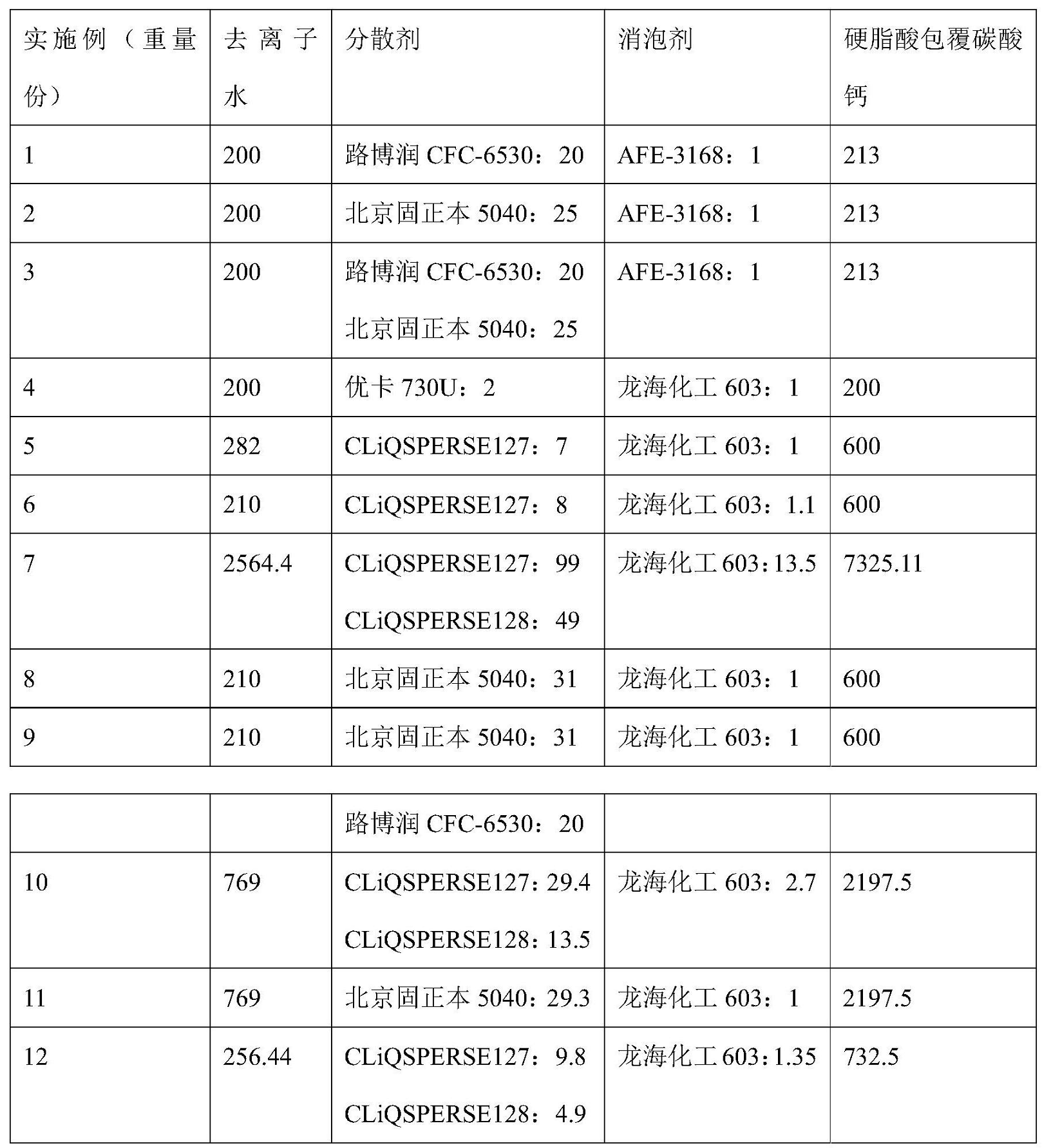

?。?）按重量份計，其制備原料至少包括硬脂酸包覆碳酸鈣700?800份、分散劑10?25份、消泡劑0.5?2份、水200?300份。
?。?）硬脂酸包覆碳酸鈣的制備方法為：將硬脂酸用溶劑稀釋后獲得硬脂酸改性液，在碳酸鈣研磨的過程中滴加硬脂酸改性液進行表面改性后即得硬脂酸包覆碳酸鈣。
其中，硬脂酸的添加量為碳酸鈣質(zhì)量的1?1.2%，硬脂酸的質(zhì)量濃度為10?30%；溶劑選自甲醇、乙醇中的至少一種；表面改性的溫度為80?120℃，表面改性的時間為15?60min。
?。?）將水、分散劑加入容器中，在攪拌的條件下加入消泡劑，攪拌3?8min后加入硬脂酸包覆碳酸攪拌分散20?60min后即得硬脂酸包覆碳酸鈣分散體。

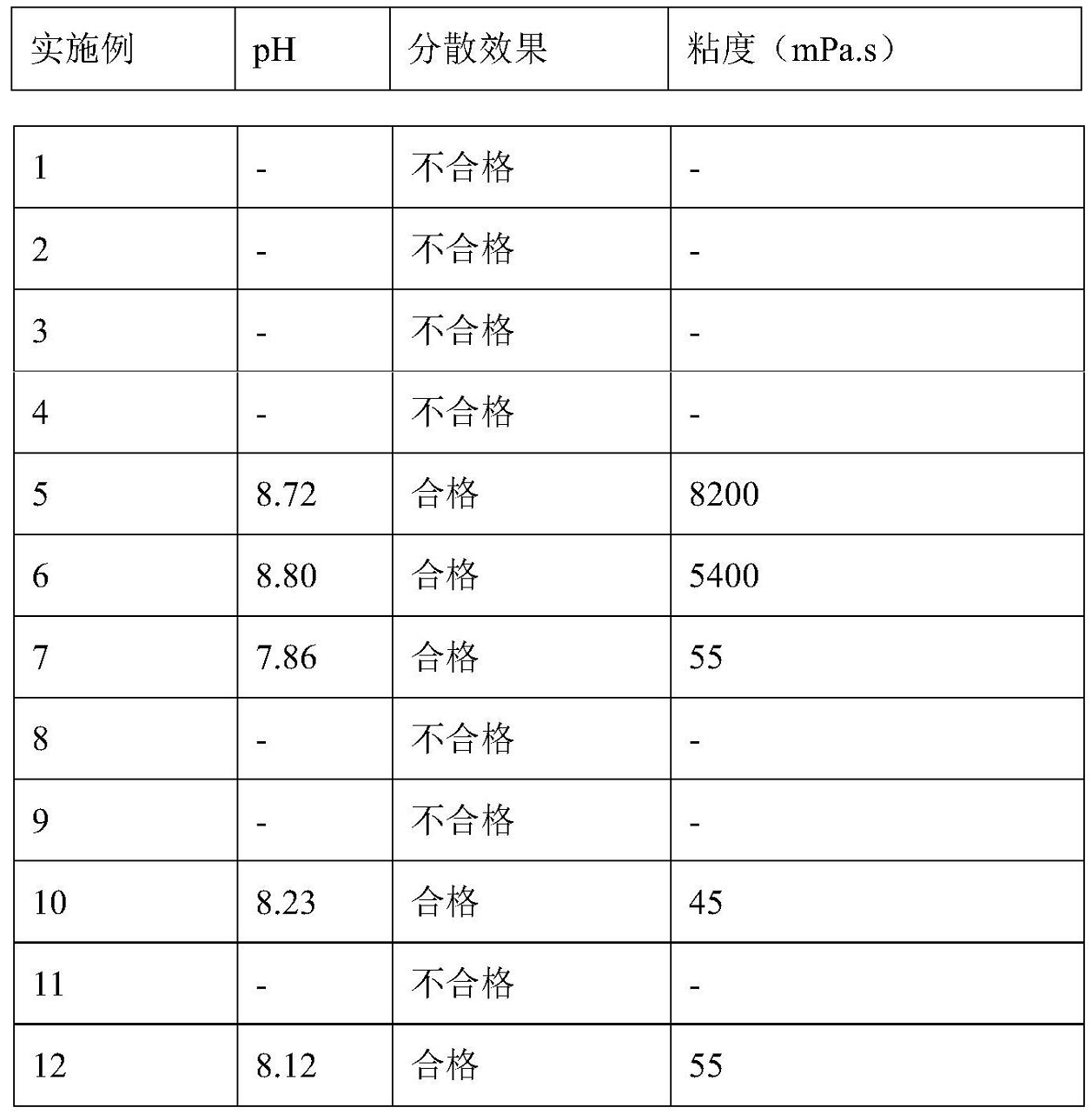

其中，硬脂酸包覆碳酸鈣分散體的固含量≥70wt%，粘度為20?600mPa.，pH為8?8.5。
?。?）將該硬脂酸包覆碳酸鈣分散體應用于丁腈橡膠中，分散相容性好，可提高丁腈橡膠制品的克重和強度，降低丁腈橡膠制品生產(chǎn)成本，添加量為20?80wt%。
該發(fā)明采用硬脂酸對碳酸鈣進行包覆改性，顯著改善碳酸鈣的分散性和與橡膠的相容性。進一步的，通過配合分散劑和消泡劑，使制備得到的硬脂酸包覆碳酸鈣在水中穩(wěn)定均勻分散，保證分散體應用于后續(xù)丁腈橡膠制品中的穩(wěn)定性，避免丁腈橡膠沉淀等問題。
資料來源：金融界、國家知識產(chǎn)權(quán)局
|
