“2025年粉體表面改性技術(shù)培訓(xùn)交流會(huì)（第八屆）”將于2025年4月19~20日在南京舉辦，江蘇吉能達(dá)環(huán)境能源科技有限公司將攜粉磨選粉設(shè)備隆重亮相，現(xiàn)誠(chéng)邀您參會(huì)交流！
江蘇吉能達(dá)環(huán)境能源科技有限公司，始創(chuàng)于2005年，系一家專(zhuān)業(yè)從事水泥、砂石骨料、新型建材、電力、鋼鐵、化工、礦山、可再生資源循環(huán)利用的節(jié)能環(huán)保技術(shù)研發(fā)、推廣以及先進(jìn)裝備制造的國(guó)家高新技術(shù)企業(yè)。
公司現(xiàn)有員工226人，具有中高級(jí)職稱(chēng)30人，其中從事技術(shù)開(kāi)發(fā)研究相關(guān)人員占40%以上，擁有2個(gè)生產(chǎn)基地，研發(fā)中心8000平方米，生產(chǎn)車(chē)間80000平方米，具有先進(jìn)的生產(chǎn)線(xiàn)和完善的檢測(cè)體系，可實(shí)現(xiàn)柔性化、定制化的生產(chǎn)，致力打造一個(gè)現(xiàn)代化的高端裝備制造生產(chǎn)基地。
公司擁有2個(gè)省級(jí)研究中心，1個(gè)研究生工作站，與東南大學(xué)、上海同濟(jì)大學(xué)、南京工業(yè)大學(xué)、鹽城工學(xué)院等高校，建立長(zhǎng)期、友好、開(kāi)放、雙贏的產(chǎn)、學(xué)、研一體化的合作關(guān)系，擁有185項(xiàng)專(zhuān)利，其中發(fā)明45項(xiàng)、PCT3項(xiàng)、實(shí)用新型137項(xiàng)，多項(xiàng)技術(shù)在粉磨節(jié)能技術(shù)領(lǐng)域處于國(guó)內(nèi)外領(lǐng)先地位。
聯(lián)系人：徐中州 15305100338
超細(xì)分選確保物料粒度分布窄且均勻，為改性提供一致的原料基礎(chǔ)
摘要
在非金屬礦和化工行業(yè)中，超細(xì)分選技術(shù)是實(shí)現(xiàn)目標(biāo)粒度控制的關(guān)鍵工藝環(huán)節(jié)。本文以重慶某煤矸石發(fā)電廠燃燒后形成的灰（D50=10μm）為例，通過(guò)超細(xì)分選技術(shù)將其D97細(xì)度控制至9.5μm以下，為后續(xù)改性工藝提供了粒度分布窄且均勻的原料基礎(chǔ)。文章詳細(xì)分析了超細(xì)分選對(duì)改性工藝的貢獻(xiàn)，包括提高比表面積、減少團(tuán)聚、優(yōu)化改性效果等，并結(jié)合實(shí)際案例闡述了超細(xì)分選在實(shí)現(xiàn)高活性改性中的重要作用。
關(guān)鍵詞
超細(xì)分選；粒度分布；煤矸石灰；高活性改性；比表面積
1. 引言
煤矸石作為煤炭開(kāi)采和洗選過(guò)程中的副產(chǎn)品，其資源化利用一直是環(huán)保和能源領(lǐng)域的重要課題。煤矸石燃燒后形成的灰具有潛在的活性，可用于建筑材料、填料等領(lǐng)域，但其粒度分布和表面特性直接影響后續(xù)改性效果和應(yīng)用性能。超細(xì)分選技術(shù)通過(guò)精確控制物料粒度，為改性工藝提供了高質(zhì)量的原料基礎(chǔ)。本文以廣東某煤矸石發(fā)電廠的燃燒灰為例，探討超細(xì)分選在實(shí)現(xiàn)窄且均勻粒度分布中的作用及其對(duì)改性的貢獻(xiàn)。
2. 超細(xì)分選工藝及目標(biāo)
2.1 原料特性

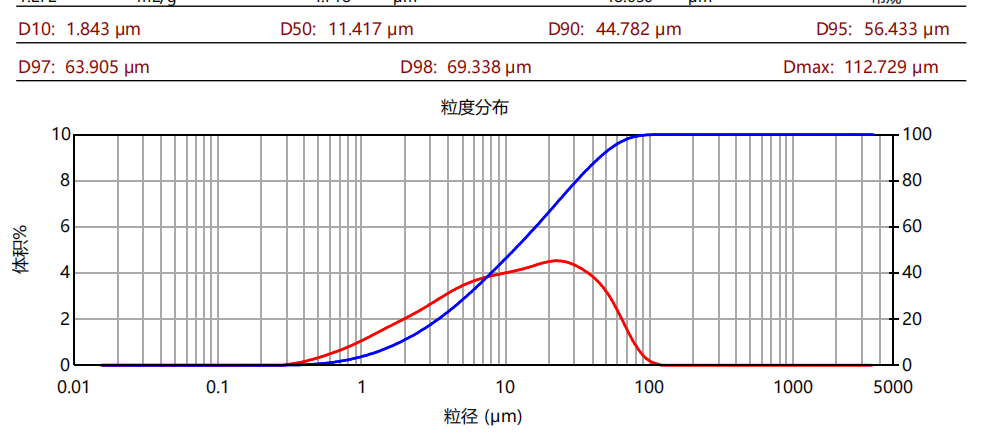

煤矸石燃燒灰的初始粒度分布較寬，D50為11.417μm，D97超過(guò)20μm，存在粗顆粒和團(tuán)聚現(xiàn)象，直接影響其活性和改性效果。
2.2 超細(xì)分選目標(biāo)
通過(guò)超細(xì)分選技術(shù)，將煤矸石灰的D97細(xì)度控制至9.5μm，同時(shí)確保粒度分布窄且均勻，為后續(xù)高活性改性提供一致的原料基礎(chǔ)。

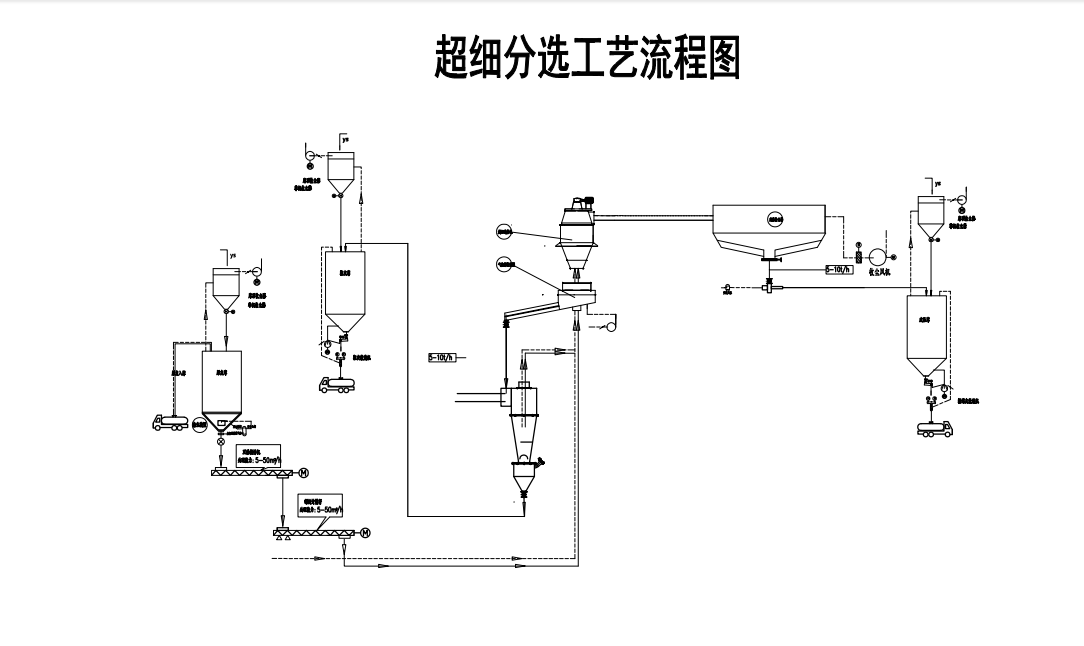

2.3 分選設(shè)備與工藝
采用高效氣流分級(jí)設(shè)備，結(jié)合分散劑和機(jī)械力分散技術(shù)，實(shí)現(xiàn)煤矸石灰的超細(xì)分選。分選過(guò)程中，通過(guò)調(diào)節(jié)風(fēng)機(jī)轉(zhuǎn)速、分級(jí)輪轉(zhuǎn)速和氣流參數(shù)，優(yōu)化分選效率。
3. 超細(xì)分選對(duì)改性的貢獻(xiàn)
3.1 提供均勻的粒度分布

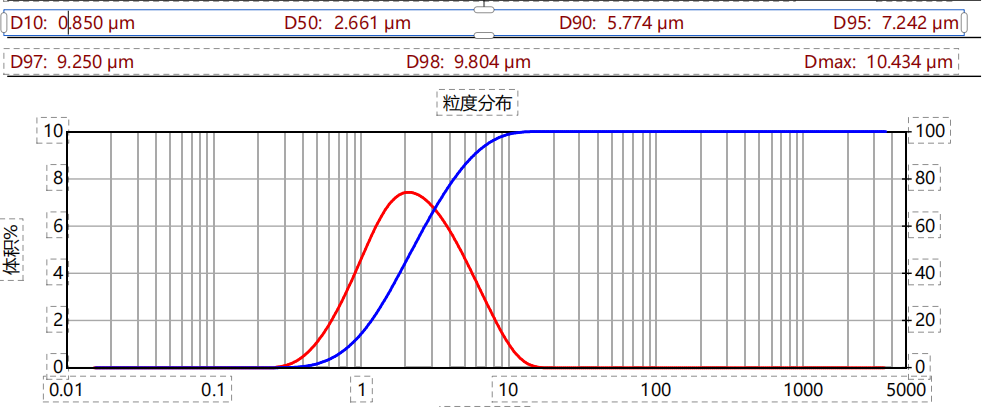

超細(xì)分選后，煤矸石灰的粒度分布顯著變窄，D97從63μm以上降至9.25μm，D50穩(wěn)定在2.3-3.0μm左右。粒度均勻的顆粒為改性劑提供了更多的附著位點(diǎn)，確保改性效果一致。
3.2 提高比表面積
超細(xì)分選后，煤矸石灰的比表面積顯著增加，從初始的2.5m²/g提升至4.8m²/g。更大的比表面積為改性劑提供了更多的反應(yīng)位點(diǎn)，增強(qiáng)了改性效果。
3.3 減少團(tuán)聚現(xiàn)象
通過(guò)超細(xì)分選和分散技術(shù)的結(jié)合，煤矸石灰的團(tuán)聚現(xiàn)象顯著減少，顆粒分散性提高。分散性良好的顆粒更易于與改性劑充分接觸，避免了局部改性不足或過(guò)度改性。
3.4 提升物料活性
超細(xì)分選后，煤矸石灰的活性顯著提高，其火山灰活性指數(shù)從75%提升至90%以上，為后續(xù)高活性改性提供了堅(jiān)實(shí)基礎(chǔ)。
4. 改性效果驗(yàn)證
4.1 改性工藝
以超細(xì)分選后的煤矸石灰為原料，采用硅烷偶聯(lián)劑進(jìn)行表面改性。改性過(guò)程中，通過(guò)調(diào)節(jié)改性劑用量、反應(yīng)溫度和攪拌速度，優(yōu)化改性效果。
4.2 改性結(jié)果
改性后的煤矸石灰表現(xiàn)出優(yōu)異的性能：
分散性：在塑料基體中的分散性顯著提高，無(wú)團(tuán)聚現(xiàn)象；
結(jié)合力：與基體材料的結(jié)合力增強(qiáng)，復(fù)合材料力學(xué)性能提升20%以上；
活性：火山灰活性指數(shù)進(jìn)一步提升至95%，滿(mǎn)足高端建筑材料要求。
5. 結(jié)論
超細(xì)分選技術(shù)通過(guò)精確控制物料粒度，為改性工藝提供了粒度分布窄且均勻的原料基礎(chǔ)。在重慶某煤矸石發(fā)電廠的實(shí)際應(yīng)用中，超細(xì)分選將燃燒灰的D97細(xì)度控制至9.5μm，顯著提高了物料的比表面積和分散性，為后續(xù)高活性改性提供了保障。改性后的煤矸石灰表現(xiàn)出優(yōu)異的分散性、結(jié)合力和活性，為其在建筑材料、填料等領(lǐng)域的應(yīng)用奠定了堅(jiān)實(shí)基礎(chǔ)。
超細(xì)分選與改性工藝的結(jié)合，不僅提升了煤矸石灰的資源化利用價(jià)值，也為非金屬礦和化工行業(yè)的高效分選與改性提供了重要參考?！ ?br />
 |
