改性會議：2025年功能粉體表面改性技術應用創(chuàng)新發(fā)展大會將于11月8日在南京召開，報名請聯(lián)系馮經(jīng)理18301216601，涉及非金屬礦粉體企業(yè)：碳酸鈣、方解石粉、硅微粉、滑石、重晶石、硫酸鋇、硅灰石、高嶺土、膨潤土、云母、硅藻土、凹凸棒石、海泡石、電氣石粉等；功能性粉體企業(yè)：氫氧化鎂、氫氧化鋁、氧化鋁、鈦白粉、白炭黑、氧化鐵紅、珠光云母、導熱填料、氧化鋅、勃姆石、粉煤灰、碳化硅、玻璃微珠、鋁粉、銅粉、納米粉體等；硬脂酸、偶聯(lián)劑等藥劑和改性設備企業(yè)；塑料、橡膠、涂料等粉體材料下游應用企業(yè)。
球形粉體傳統(tǒng)物理法制備技術主要包括機械整形法、噴霧干燥法等。
1、機械整形法
機械整形法主要是通過機械作用產(chǎn)生的碰撞、摩擦和剪切等一系列作用力對顆粒進行塑性變形以及顆粒吸附，持續(xù)加工后，顆粒變得更加密實，顆粒上尖銳的棱角在沖擊力的作用下受到不斷研磨逐漸變得光滑圓整。
機械整形法通過高速沖擊式磨機、介質(zhì)攪拌磨等粉碎設備制備相應的微細粉體材料，再結合干法和濕法研磨，制備出粒度較細、粒度分布較窄、具有一定球化率的粉體材料。
機械整形法在天然石墨、人造石墨和水泥顆粒等球化整形處理領域應用較為廣泛，也適合脆性金屬或合金粉體的破碎制粉。
Wang等采用顆粒復合體系，通過高速氣體沖擊的干法機械化方式對不規(guī)則形狀的商用鎢粉進行處理，在高速沖擊場中的高速沖擊、顆粒之間的壓縮和摩擦力的作用下制備得到球形鎢粉，該方法簡化了球形鎢粉的生產(chǎn)工藝，具有工藝流程簡單、參數(shù)控制方便、成本低等優(yōu)點。
滕德亮等采用LNP-18A整形機對天然石墨粉碎樣進行球化實驗，通過優(yōu)化球化工藝參數(shù)，得到的球形石墨振實密度得到了一定的提升，但成品率不是很高。
機械整形法的原料來源廣泛且低廉，可以充分利用現(xiàn)有資源，具有工藝簡單、環(huán)保和可工業(yè)化生產(chǎn)等優(yōu)勢，但該方法對物料的選擇性不強，且加工之后的顆粒粉體球形率、振實密度、加工產(chǎn)率等指標不能得到很好的保證，僅適用于較低質(zhì)量要求的球形粉體制備。
2、噴霧干燥法

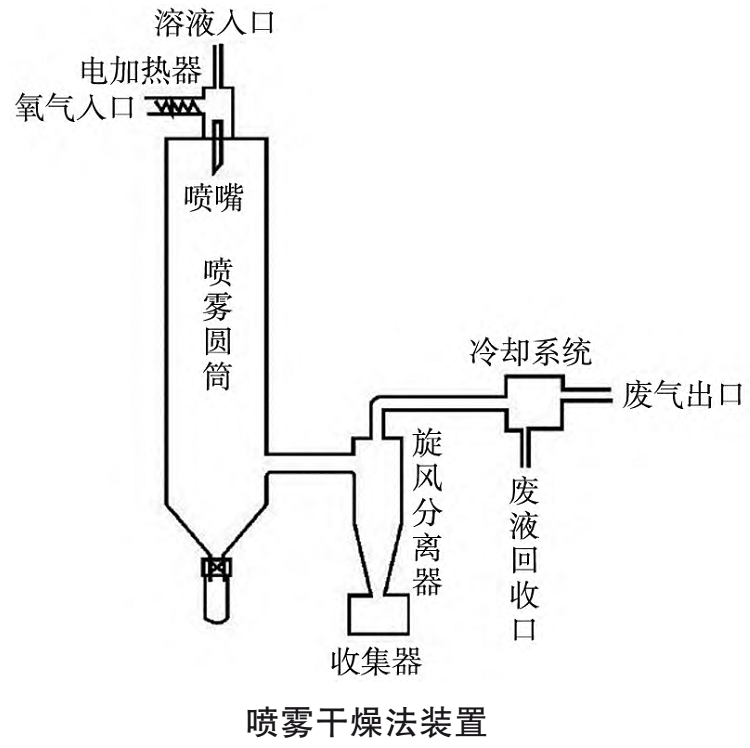

噴霧干燥法是將液態(tài)物質(zhì)霧化為液滴，隨后在熱氣流中水分迅速蒸發(fā)，從而凝固為固態(tài)顆粒。
噴霧干燥法的優(yōu)點在于工藝簡單，產(chǎn)物性能易于控制，該方法主要應用于軍工炸藥與電池領域。
張鑫等通過此法制備了奧克托今（HMX），分析了溶劑體系溫度對HMX的影響，制得的HMX在入口溫度為80℃時具有更優(yōu)的熱穩(wěn)定性（表面活化能低至369.98kJ/mol）和安全性能（特性落高H50=63.23cm）。
孫興新等研究了不同噴霧濃度對球狀LiFePO4-C正極材料綜合性能的影響，結果表明，噴霧濃度為0.296mol/L時，材料具有均勻的球形形貌、優(yōu)異的電導率（擴散系數(shù)為9.38×10-13cm2/s）與循環(huán)性能。
噴霧干燥法的缺點在于可能會產(chǎn)生廢氣、廢液等工業(yè)廢棄物。
資料來源：《彭琳,譚琦,劉磊,等.球形粉體制備技術研究進展[J].中國粉體技術,2024,30(03):12-27》，由【粉體技術網(wǎng)】編輯整理，轉載請注明出處！
|
