(中國粉體技術(shù)網(wǎng)/遠志）目前白云石一般也不進行復(fù)雜的選礦。因此，白云石的加工主要是（一）粉碎和篩分或分級——滿足應(yīng)用領(lǐng)域?qū)ζ淞６却笮『土６确植嫉囊?；（二）對粉體進行表面處理或表面改性——滿足應(yīng)用領(lǐng)域?qū)ζ浔砻嫦嗳菪缘囊?；（三）生產(chǎn)輕質(zhì)碳酸鎂和輕質(zhì)氧化鎂及鎂金屬。
（1）粉碎、分級
白云石的粉碎、分級一般均采用干法，常用的粉碎設(shè)備與石灰石相似。
（2）輕質(zhì)碳酸鎂
輕質(zhì)碳酸鎂是白色無定型粉體，易溶于酸，微溶于水，密度2.16g/cm3，熱穩(wěn)定性較差，300°C開始分解，800～900°C即迅速分解為氧化鎂。輕質(zhì)碳酸鎂是橡塑工業(yè)的高級無機填料、補強劑和良好的阻燃劑，高檔油墨、顏料、牙膏及化妝品的填充劑，高檔陶瓷、玻璃及防火涂料的原料。

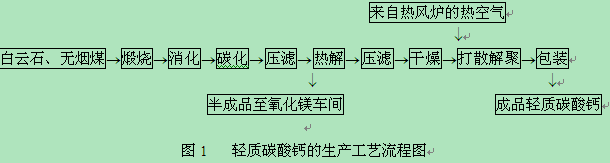

用白云石生產(chǎn)輕質(zhì)碳酸鎂的工藝流程如圖1所示。
生產(chǎn)過程及生產(chǎn)原理如下：
將白云石給入立窯中，在900～1000°C下進行煅燒，生成白云灰。其反應(yīng)式如下：
MgCO3·CaCO3¾®MgO·CaO+CO2
將白云灰加水消化成白云灰乳。其反應(yīng)式如下：
MgO·CaO+H2O¾®Mg(OH)2+Ca(OH)2
將適當濃度的灰乳用CO2氣碳化，則發(fā)生如下反應(yīng)：
Ca(OH)2+CO2¾® CaCO3¯+ H2O
Mg(OH)2+CO2¾® MgCO3 ¯+ H2O
此時，由于CaCO3在水中溶解度小而沉淀出來，而當CO2分壓保持在2～3個大氣壓時，可有80～90% Mg(OH)2 與CO2反應(yīng)生成 Mg(HCO3)2而被溶解，生成飽和碳酸氫鎂溶液，此時過濾，Mg++留在溶液中，CaCO3留在濾餅中，即可實現(xiàn)Ca++和Mg++的分離。
鈣鎂離子分離后的濾液是Mg(HCO3)2的過飽和溶液，稱為重鎂水，此時每升溶液中 氧化鎂含量只有20～30g 因此要將鎂富集。由于Mg(HCO3)2的熱穩(wěn)定性差，可以將溶液加熱，使重鎂水分解，其反應(yīng)式如下：
(X+Y) Mg(HCO3)2¾®X MgCO3·Y Mg(HO)2·ZH2O¯+ YCO2
生成堿式碳酸鎂沉淀。再將該沉淀物過濾、干燥、打散解聚即為成品。此時，濾液中含有一部分Mg++需要回收，可將此濾液回收用來消解白云灰，即可將Mg++回收利用。
影響輕質(zhì)碳酸鎂產(chǎn)品質(zhì)量的主要因素是：白云石的質(zhì)量、煅燒工藝與設(shè)備、消化工藝與雜質(zhì)脫除率、碳化工藝、Mg++富集及與Ca++的分離工藝及干燥脫水工藝等。輕質(zhì)碳酸鎂生產(chǎn)對原料質(zhì)量的要求是：CaO>54%, MgO>18.0%, SiO2<1.0%, Al2O3+ Fe2O3<1.0%。
（3）輕質(zhì)氧化鎂
輕質(zhì)氧化鎂為白色無定型粉體，熔點高達2800°C，易溶于酸，不溶于醇，具有很強的吸水性，與水作用生成氫氧化鎂，并逐漸吸收空氣中的二氧化碳生成碳酸鎂。
輕質(zhì)氧化鎂可用作造紙、涂料、塑料、橡膠等的填料和補強劑，高級耐熱坩鍋和陶瓷的原料，還用作磨光劑、玻璃鋼的增塑劑、硅鋼片的表面涂層以及醫(yī)藥上的抗酸劑及輕瀉劑等。

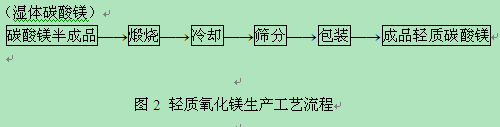

用白云石生產(chǎn)輕質(zhì)氧化鎂的工藝流程如圖2所示。
生產(chǎn)過程及生產(chǎn)原理如下：
輕質(zhì)氧化鎂是以輕質(zhì)碳酸鈣為原料，經(jīng)高溫煅燒而成。其反應(yīng)式如下：
X MgCO3·Y Mg(HO)2 ·ZH2O¯¾® MgO+CO2+ H2O
由于產(chǎn)品質(zhì)量要求較高，目前一般采用固定床式間接煅燒爐（常用反射爐）來生產(chǎn)輕質(zhì)氧化鎂。輕質(zhì)碳酸鎂的生產(chǎn)工藝比較簡單。影響產(chǎn)品質(zhì)量的主要因素是煅燒工藝和設(shè)備。
|
