滑石粉是造紙工業(yè)生產(chǎn)中最常用的填料，由天然礦石滑石磨碎后成為滑石粉，其主要化學(xué)成份為3MgO·4SiO2·H2O不溶于水，在微弱的酸堿性溶液中亦很穩(wěn)定，故廣泛用作紙張的填料，以改進(jìn)紙張的性能和降低成本。造紙工業(yè)常用的滑石粉組成為30.6%的MgO和62%的SiO2，比重2.7，粒度0.25-5.0um(相當(dāng)于通過325目)，折光率1.57，在顯微鏡下觀察為細(xì)小片狀。
1、不同鈣含量、不同白度滑石粉對造紙生產(chǎn)的影響
山東某造紙企業(yè)對低鈣低白度、低鈣高白度、高鈣高白度的滑石粉進(jìn)行了對比研究，從而分析不同鈣含量、不同白度的滑石粉在實際生產(chǎn)中的應(yīng)用效果。
滑石粉的特性見表1。

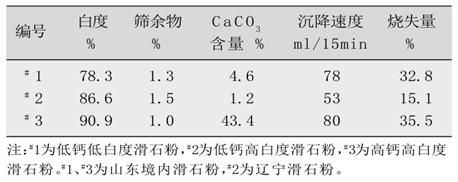

表1 不同滑石粉的特性比較
經(jīng)實驗試驗和生產(chǎn)應(yīng)用得出如下結(jié)論：不同鈣含量、不同白度的滑石粉各有優(yōu)缺點。生產(chǎn)試驗在1760mm長網(wǎng)紙機(jī)進(jìn)行。紙機(jī)車速240m/min，使用80目聚酯網(wǎng)，生產(chǎn)60g/m2書寫紙?；塾昧?0%，PAM用量250mg/l，AKD用量0.225%，表面施膠液濃度0.8%。其試驗結(jié)果見表2。

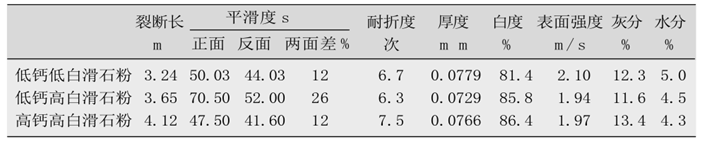

表2 生產(chǎn)試驗測試結(jié)果
試驗和生產(chǎn)應(yīng)用表明：
（1）使用高鈣高白度的滑石粉，紙頁有較好的白度、裂斷長、耐折度、不透明度等，但留著率、平滑度等指標(biāo)不如使用低鈣滑石粉效果好，并且使用高鈣高白度滑石粉對酸性施膠有不利影響。
（2）使用低鈣低白度的滑石粉，紙頁有較好的平滑度、不透明度、表面強(qiáng)度等，且使用低鈣低白度滑石粉有最好的留著率，但成紙的裂斷長、耐折度是最差的。
（3）使用低鈣高白度的滑石粉，成紙有較好的留著率、裂斷長、耐折度，且成紙平滑度相比達(dá)到最佳效果，對施膠也有有利的一面，但其不利的方面是成紙緊度大、表面強(qiáng)度下降多。
因此，根據(jù)實際情況，合理使用不同鈣含量、不同白度的滑石粉很有必要。
2、滑石粉中CaCO3含量的測定方法
滑石粉中的CaCO3含量過高，會與硫酸鋁中的游離硫酸(H2SO4)起反應(yīng)，產(chǎn)生大量的二氧化碳(CO2)，致使?jié){料中存在很多泡沫，給生產(chǎn)帶來一定困難，因此對生產(chǎn)中所用滑石粉填料的質(zhì)量不僅要控制好其粒度和白度，還要檢測其中碳酸鈣的含量。
目前，測定滑石粉中CaCO3含量較普遍采用的是國標(biāo)法，分析結(jié)果準(zhǔn)備可靠，再現(xiàn)性好，但該方法操作過程繁瑣且分析時間長，常常與生產(chǎn)過程快速而較準(zhǔn)確的分析要求發(fā)生矛盾，無法及時指導(dǎo)生產(chǎn)。在這里，我們介紹一種快速測定方法——絡(luò)合滴定法，該方法準(zhǔn)確度高，操作簡便、快速，再現(xiàn)性好等優(yōu)點，現(xiàn)將該方法介紹如下：
（1）測定原理：
在pH>12堿性介質(zhì)中，用三乙醇胺掩蔽少量的AL3+、Fe3+、Mn2+等離子，以鈣指示劑為指示劑，用EDTA標(biāo)準(zhǔn)溶液滴定Ca2+，過量的EDTA奪取已同指示劑絡(luò)合的Ca2+，而游離出指示劑，根據(jù)顏色的變化判斷反應(yīng)終點。
（2）試劑：
a. 鈣指示劑：稱取10g于105士3℃溫度下烘干兩小時的NaCI，置于研體內(nèi)研細(xì)，加0.1g指示劑研細(xì)混勻，保存于棕色磨口瓶中。
b. 0.02mol/L EDTA標(biāo)準(zhǔn)溶液：按GB601--77《標(biāo)準(zhǔn)溶液制備方法》配制與標(biāo)定。
（3）分析步驟：
稱取約0.5g（精確到0.0001g）于105士3℃溫度下烘干至恒重的試樣，置于250mL燒杯中，加人6mol/l HCI 20mL攪拌后蓋上表面皿，待無氣泡產(chǎn)生后，將試樣移人250mL容量瓶中，用蒸溜水沖洗表面皿及燒杯多次，洗液一并傾人容量瓶，最后用蒸溜水稀釋至刻度，搖勻。用移液管吸取25mL稀釋液放入250mL三角瓶中，加人25mL蒸溜水，5mL 30%三乙醇胺溶液，15mL 10%Na0H溶液，加人適量鈣指示劑，用0.02mol/L EDTA標(biāo)準(zhǔn)溶液滴定至溶液由酒紅色變?yōu)榧兯{(lán)色為終點。
結(jié)果計算：
碳酸鈣的百分含量按下式計算：
V一滴定時消耗EDTA標(biāo)準(zhǔn)溶液的體積，mL；
M一試樣的質(zhì)量，g；
0.10009一與l.00mlEDTA標(biāo)準(zhǔn)溶液[C(EDTA)=1.00mol/L]相當(dāng)?shù)囊钥吮硎镜奶妓徕}的質(zhì)量。
（4）絡(luò)合滴定法操作中應(yīng)注意以下幾點：
a. 鈣、鎂經(jīng)常共存，當(dāng)加人NaOH溶液后pH值應(yīng)控制在12--13，此時鎂以Mg(OH)2沉淀形式被掩蔽。
b. 使用三乙醇胺溶液作掩蔽劑時，應(yīng)在酸性溶液中加入，然后再調(diào)節(jié)至堿性，否則已水解的高價金屬離子不易被它掩蔽。
c. 經(jīng)對比試驗，本方法與國標(biāo)法兩種分析方法測定的相對誤差小于國標(biāo)法規(guī)定的兩次平行測定的允許差，說明本方法與國標(biāo)法同等適用。
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
