立式磨屬于輥子型盤磨機一類，因為除依靠輥子的自重研磨物料外還有拉緊系統對輥子的壓力將物料壓碎，所以又稱之為壓輥磨以便與懸輥磨（即雷蒙磨）區別。
圖1所示為我國引進德國Pfeiffer公司技術制造的MPS立式磨的結構圖，它主要由磨輥、磨盤、加壓裝置、傳動裝置、分級（分離）器及殼體等組成。磨機中部設有液壓拉緊及傾斜安裝的3個固定研磨輥，輥子下面設有由行星齒輪減速箱驅動的旋轉的研磨盤。被磨物料由設在機殼側壁的給料口給到研磨盤上面，靠輥子的自重和拉緊系統的壓力將物料磨碎。機器是密封的，可采用負壓或正壓操作。

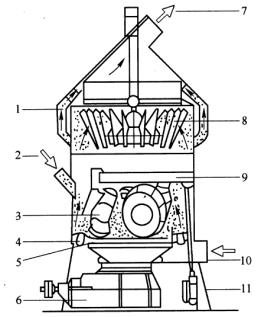

圖1 MPS型立式壓輥磨機
1—旁路；2—給料；3—研磨輥子；4—噴嘴環；5—研磨盤；6—磨機減速箱；7—產品與空氣；8—分級機葉片；9—壓力框架；10—空氣或熱氣入口；11—液壓拉緊系統；
研磨盤周圍有一圈孔口，氣流經這些孔口向上運動，將磨細的物料送至上部的分級機。分級機為旋轉葉輪式，細?？梢酝ㄟ^葉片從上部排出，粗粒則被葉片阻留而返回研磨區。對于潮濕物料，可使用熱風，將物料干燥至水分含量為0.5%以下。
性能特點與主要技術參數
表1為國產HRM立式細磨機的規格及主要技術參數。
表1 HRM立式細磨機的主要技術參數
| 型號 |
600X |
800X |
1100X |
1250X |
1300X |
1700X |
1900X |
| 磨盤中徑 |
600 |
800 |
1100 |
1250 |
1300 |
1700 |
1900 |
| 產量（t/h） |
1~1.5 |
2~3 |
5~7 |
7~10 |
10~13 |
20~25 |
25~30 |
| 入磨物料水分（%） |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
| 產品細度D90（μm） |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
30～45 |
| 主機功率（kW） |
30 |
45 |
110 |
132 |
200 |
400 |
450 |
| 入磨溫度（℃） |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
≤450 |
| 出磨溫度（℃） |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
60~95 |
| 加壓系統壓力（MPa） |
10 |
14.0 |
22.0 |
27.0 |
40.0 |
78.0 |
100.0 |
| 出磨風量（m3/h） |
|
900 |
15000~
1800 |
20000~
2800 |
40000~
60000 |
60000~
80000 |
80000~
100000 |
| 設備重量 |
10 |
14 |
22 |
27 |
40 |
78 |
100 |
國產MYCX型立式輥磨機有4種規格：800、800B、1000、1000B，其主要技術參數列于表2。
表2 MYCX型立式磨輥磨粉機主要技術參數
| 規格 |
磨頭 |
大盤 |
彈簧工作壓力N |
| 個數 |
直徑
mm |
高度
mm |
動力
kW |
轉速
r/min |
平均直徑mm |
高度
mm |
動力
kW |
轉速
r/min |
| 1000 |
3 |
350 |
150 |
3×15 |
320 |
970 |
160 |
37 |
110 |
20000 |
| 1000B |
3 |
350 |
150 |
3×15 |
320 |
970 |
160 |
37 |
128 |
20000 |
| 800 |
3 |
270 |
140 |
3×11 |
540 |
810 |
150 |
37 |
180 |
11000 |
| 800B |
3 |
270 |
140 |
3×11 |
540 |
810 |
150 |
37 |
200 |
11000 |
工業應用
這種粉碎機主要用于石灰石、方解石、水泥等的細磨。
