重質碳酸鈣的超細粉碎主要分為干法和濕法兩種。干法工藝一般用于生產d97≥3-5μm的產品，濕法工藝一般用生產d97≤3-5μm的產品。
1、重質碳酸鈣干法超細粉碎工藝

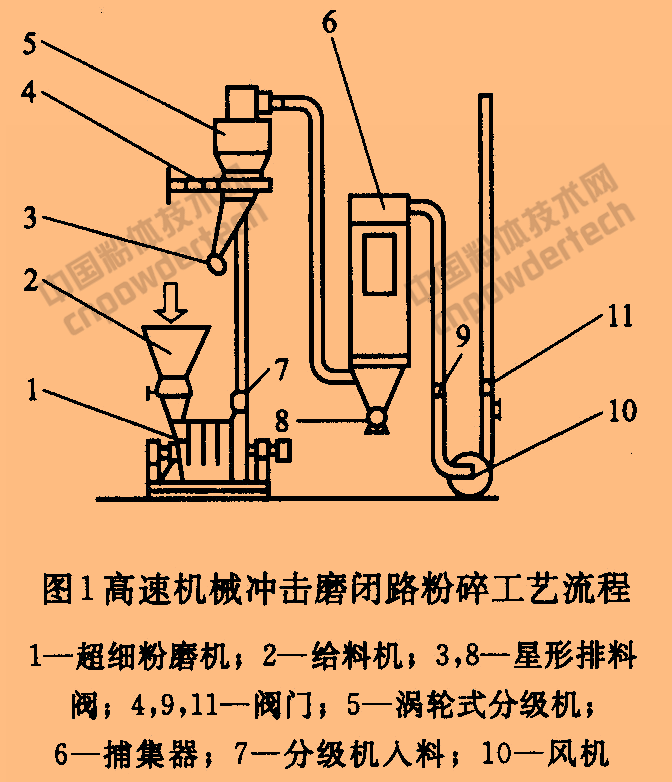

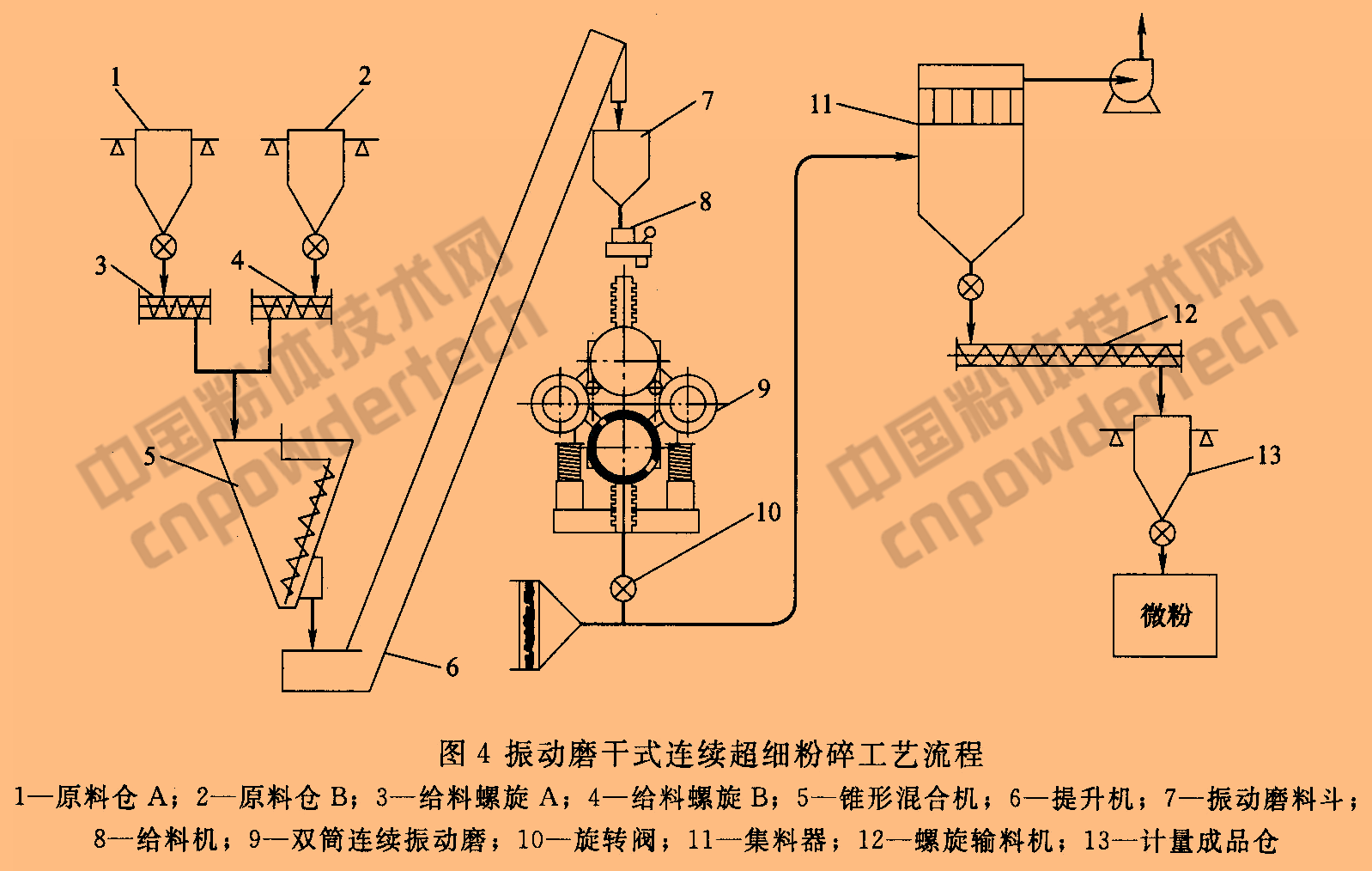

工業上采用的干法超細粉碎設備主要包括高速機械沖擊磨機、旋轉筒式球磨機、攪拌球磨機、振動球磨機、輥磨機、分級研磨機等。除具有自行分級功能的超細磨以外，為確保產品細度和粒度分布的要求，在實際生產線上一般均配置精細分級設備，配置方式有內置式和外置式兩種，內置式均為內閉路生產方式，外置式可以有開路和閉路兩種生產方式，開路式通過分級機分級后生產兩種不同細度的產品，閉路式只生產一種超細粉體。
干法生產線常配的分級機是離心或渦輪式空氣或氣流分級機，如MS、MSS、ATP、LHB、QF等機型。
2、重質碳酸鈣濕式超細粉碎工藝
濕式超細粉碎設備主要是濕式攪拌球磨機或研磨剝片機、砂磨機、螺旋攪拌磨或塔磨機等。主要生產造紙涂料或顏料級產品和高檔涂料的填料及顏料。

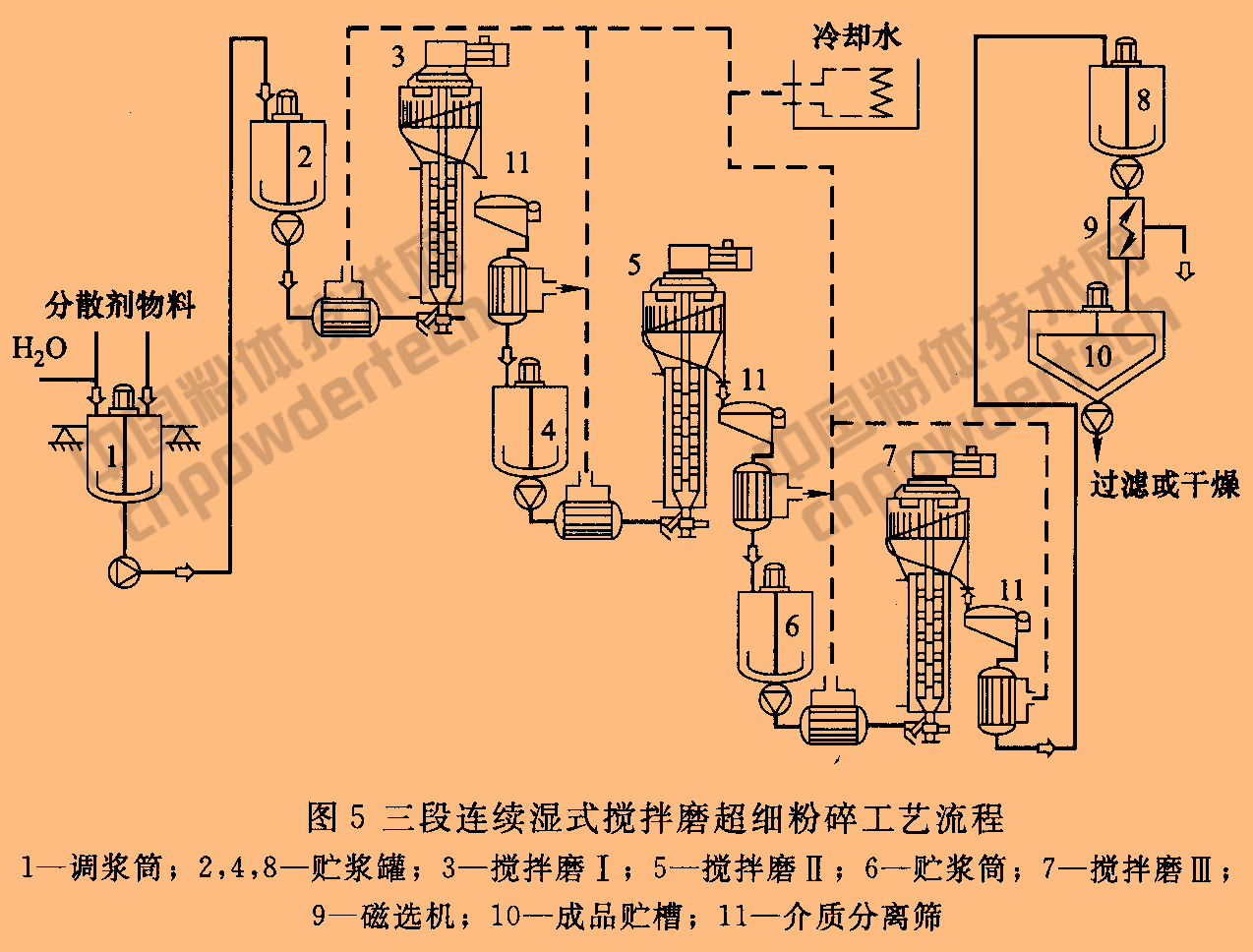

圖5是較典型的三段連續式攪拌磨超細粉碎工藝流程，主要由三級濕式攪拌磨或研磨剝片機及相應的貯罐和泵組成。原料經調漿筒1添加水和分散劑調成一定濃度或固液比的漿料后給入貯漿罐2，通過貯漿罐2泵入攪拌磨I 3中進行研磨。經攪拌磨工研磨后的料漿分離研磨介質后給入貯漿罐4，通過貯漿罐4泵入攪拌磨II 5中進行第二次（段）研磨；經第二次研磨后的料漿經分離研磨介質后進入貯漿筒6，然后泵入攪拌磨III 7中進行第三次（段）研磨；經第三次研磨后的料漿進入貯漿罐8，并用磁選機除去鐵質污染及含鐵雜質。如果該生產線建在靠近用戶或離用戶較近的地點，可直接用管道或料罐送給用戶。如果較遠，則將料漿進行脫水，然后進行打散和包裝。

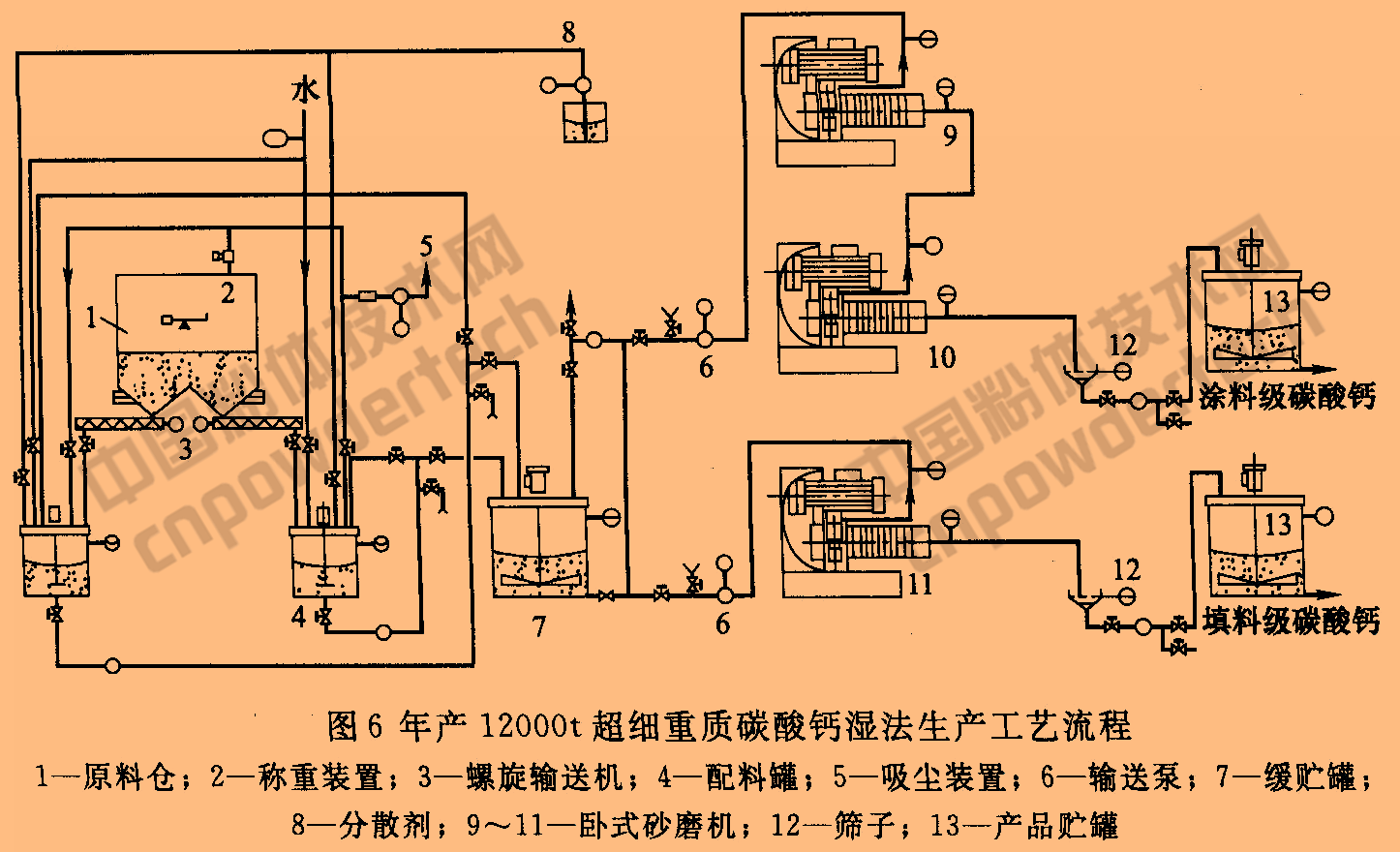

圖6為我國某廠年產12000噸造紙涂料和填料級超細重質碳酸鈣工藝流程圖，主要由配料、中間緩貯、臥式砂磨機、分離篩等部分組成。其中砂磨機的筒體容積1000L。給料粒度為d97≤45μm（或全部小于70μm）。產品細度為：涂料級d90≤2μm；填料級d97≤4μm（d60≤2μm）。研磨介質尺寸為：I級研磨1.0-1.6mm；II級研磨0.8-1.2mm。
來源：非金屬礦加工與應用，作者：鄭水林
編輯整理：中國粉體技術網（未經授權，禁止轉載）
