在非金屬礦物的超細粉碎加工中，除了超細粉碎作業之外，還須配置精細分級作業。精細分級作業主要有兩個作用：
- 一是確保產品的粒度分布滿足應用的需要；
- 二是提高超細粉碎作業的效率。

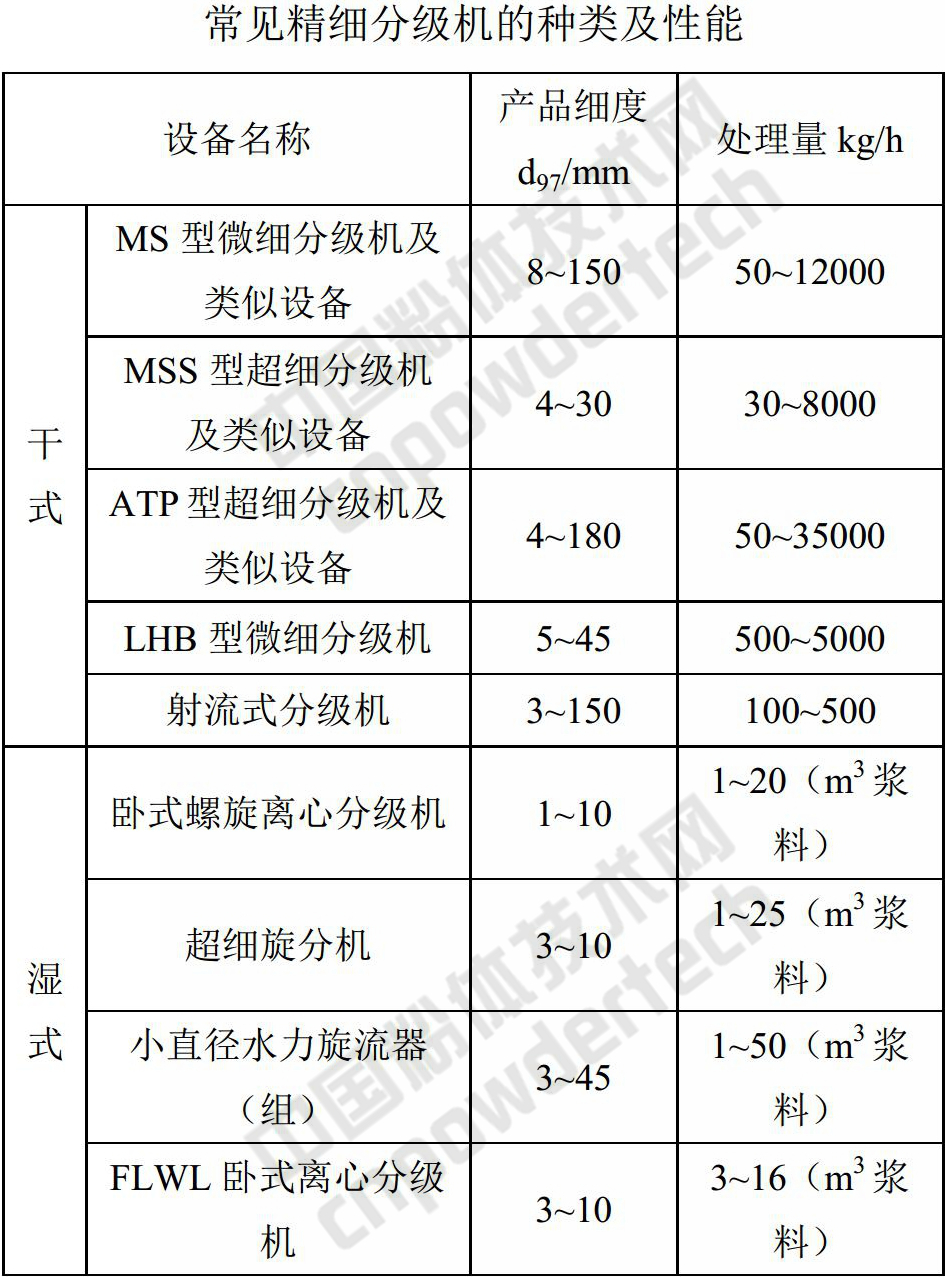

根據分級介質的不同，當今工業型精細分級機可分為兩大類：
- 一是以空氣為介質的干法分級機；
- 二是以水為介質的濕法分級機。
干式精細分級機大多是伴隨高速機械沖擊式超細磨和氣流磨，尤其是對噴式流化床氣流磨的引進和開發而發展起來的。這些干式精細分級機基本上都與相應的機械沖擊式超細粉磨機或氣流磨配套使用，其分級粒徑可以在較大的范圍內進行調節。

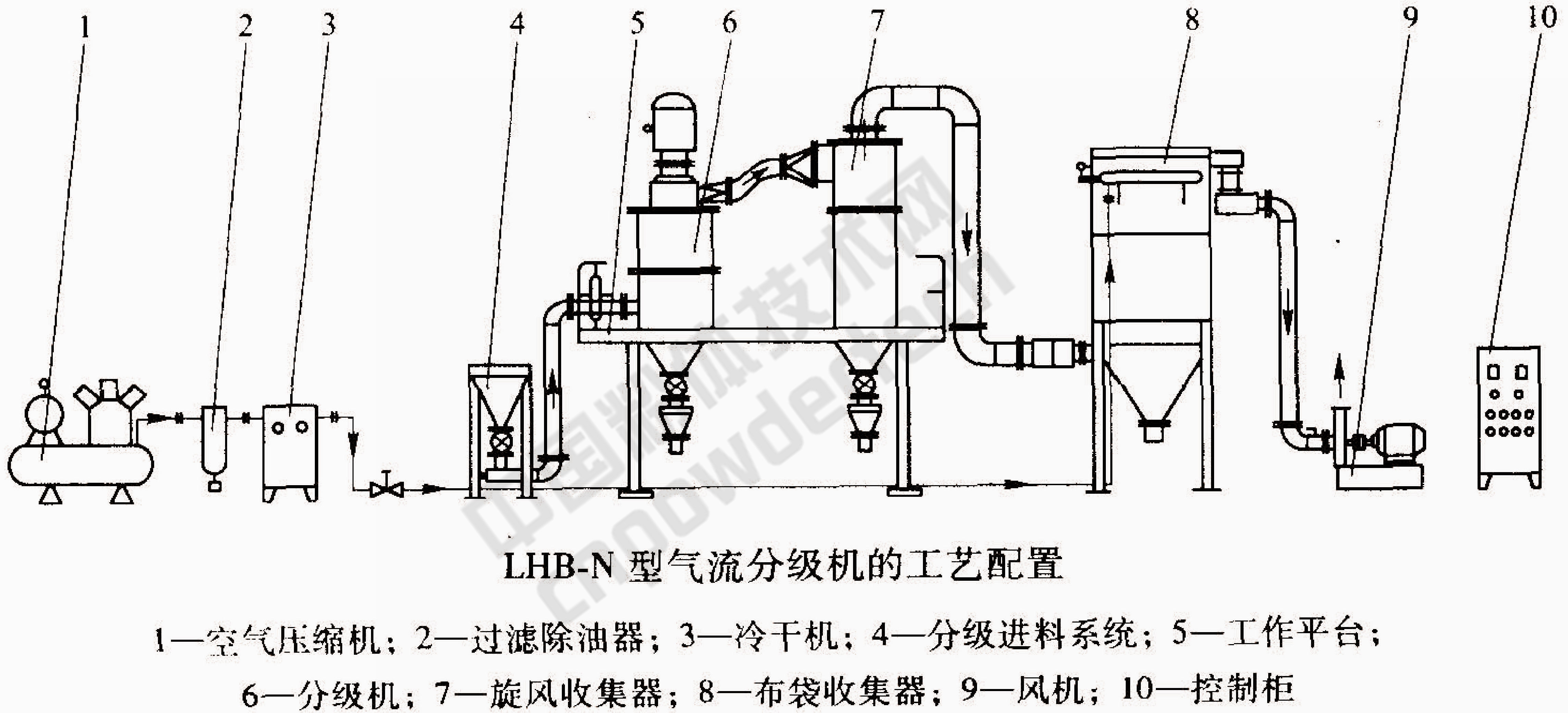

1、LHB型氣流分級機（干法）
國內煅燒高嶺土加工工藝多采用LHB型分級機來對產品的+325目篩余量進行控制，其分級效果會受到主機轉速、氣流速度、物料水份、進料狀況等因素的影響。
2、FJJ型分級機（干法）
FJJ型分級機是臥式渦輪轉子型分級機，類似于德國的ATP型。

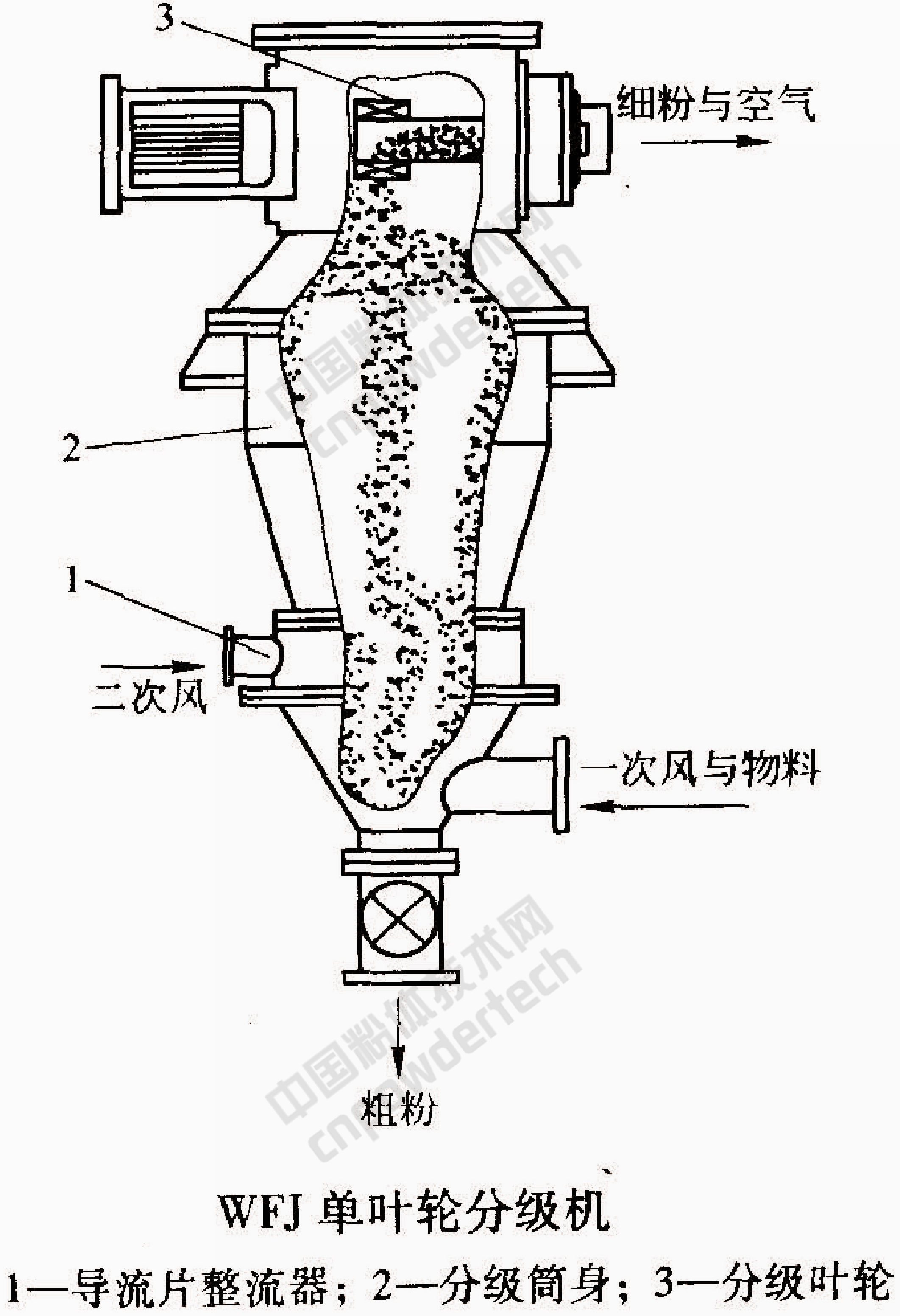

3、WFJ型分級機（干法）
WFJ型分級機是帶有二次進風及水平安裝分級葉輪的強制型離心分級機，由分級葉輪、導流片整流器、分級筒身等組成。按分級葉輪數量可分為WFJ單葉輪分級機和WFJ多葉輪分級機。

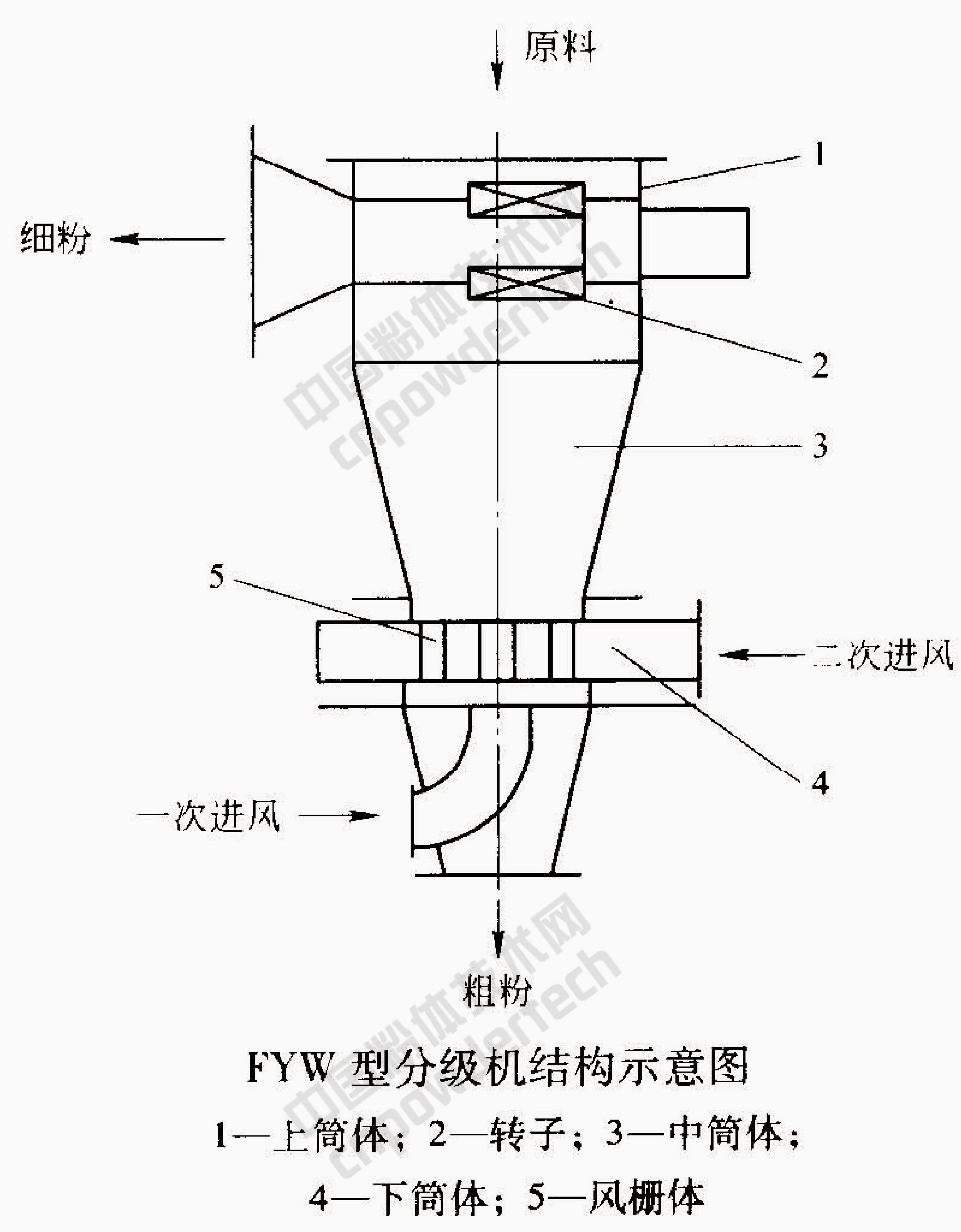

4、FYW型分級機（干法）

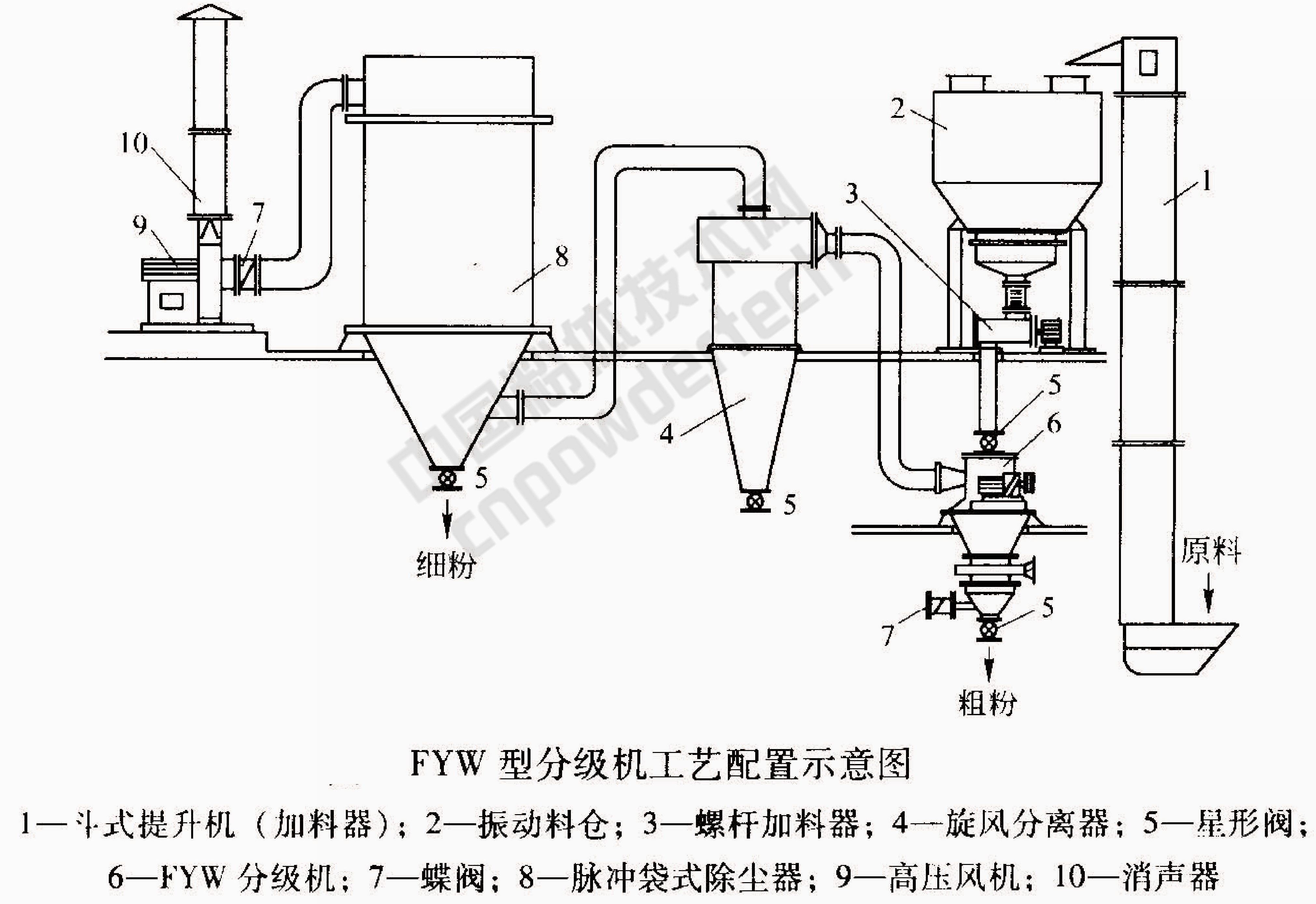

FYW型分級機主要由下筒體、風柵體、中筒體、上筒體、轉子、排氣管等組成，能和雷蒙磨等各類機械粉碎機及氣流粉碎機聯合作業，制取超細粉。

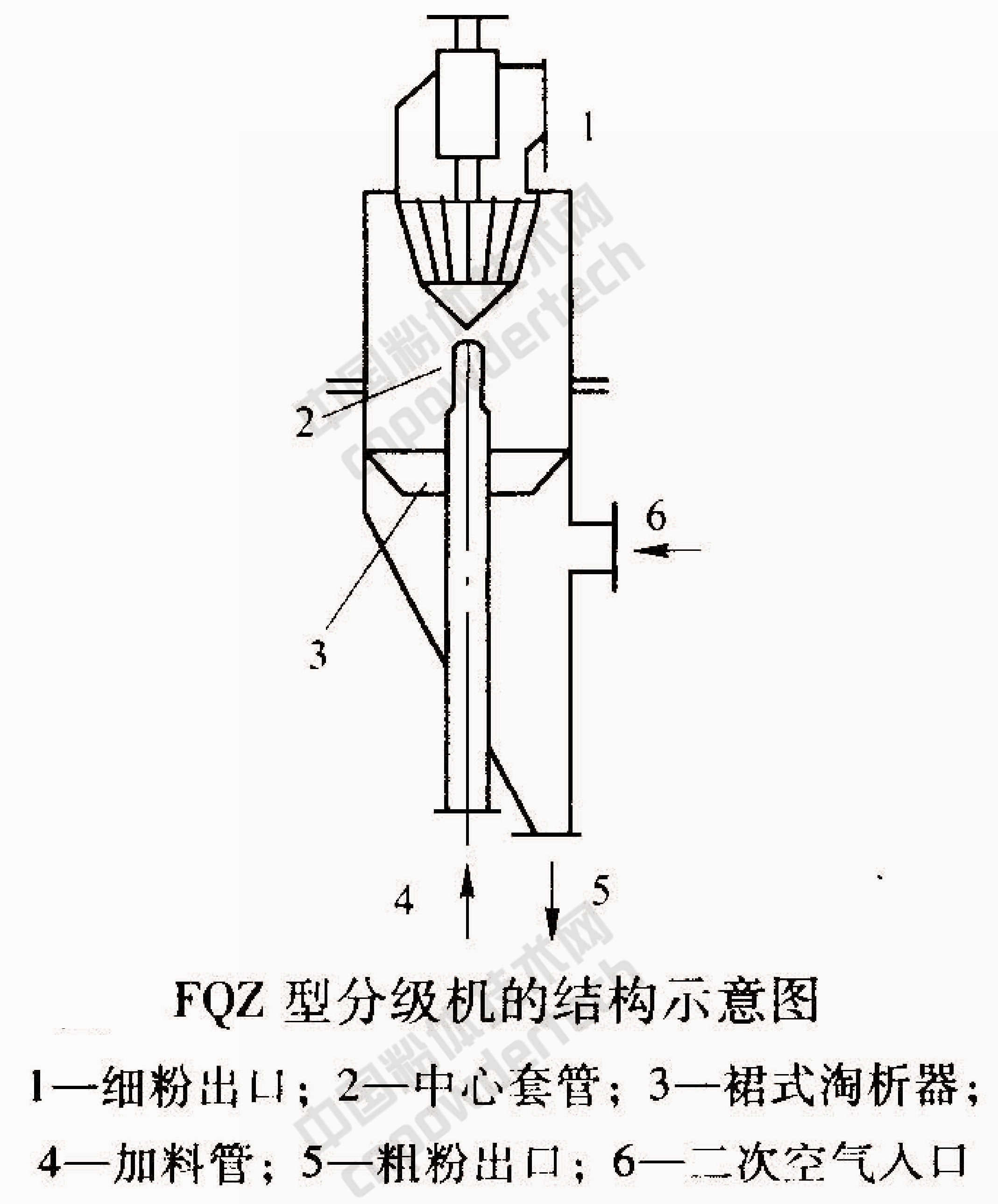

5、FQZ型分級機（干法）
該型精細分級機主要由中心套管，裙式淘析圈，加料管、粗粉出口，二次空氣入口等組成。
6、HTC渦輪分級機（干法）
HTC渦輪分級機主要由進料系統、排料系統、動力系統、主分級室和二次進風室組成。
7、FJG型干法粉體分級機（干法）
工藝配置方式可以單獨設置進行分級或與干式粉碎設備，如干式攪拌磨、雷蒙磨、球磨機等構成閉路粉碎系統。
8、ADW渦輪式微粉分級機（干法）
采用強力渦流分級原理設計，轉子水平放置，有單轉子和多轉子結構， 特別適合600～2500目微粉大規模工業化分級生產。

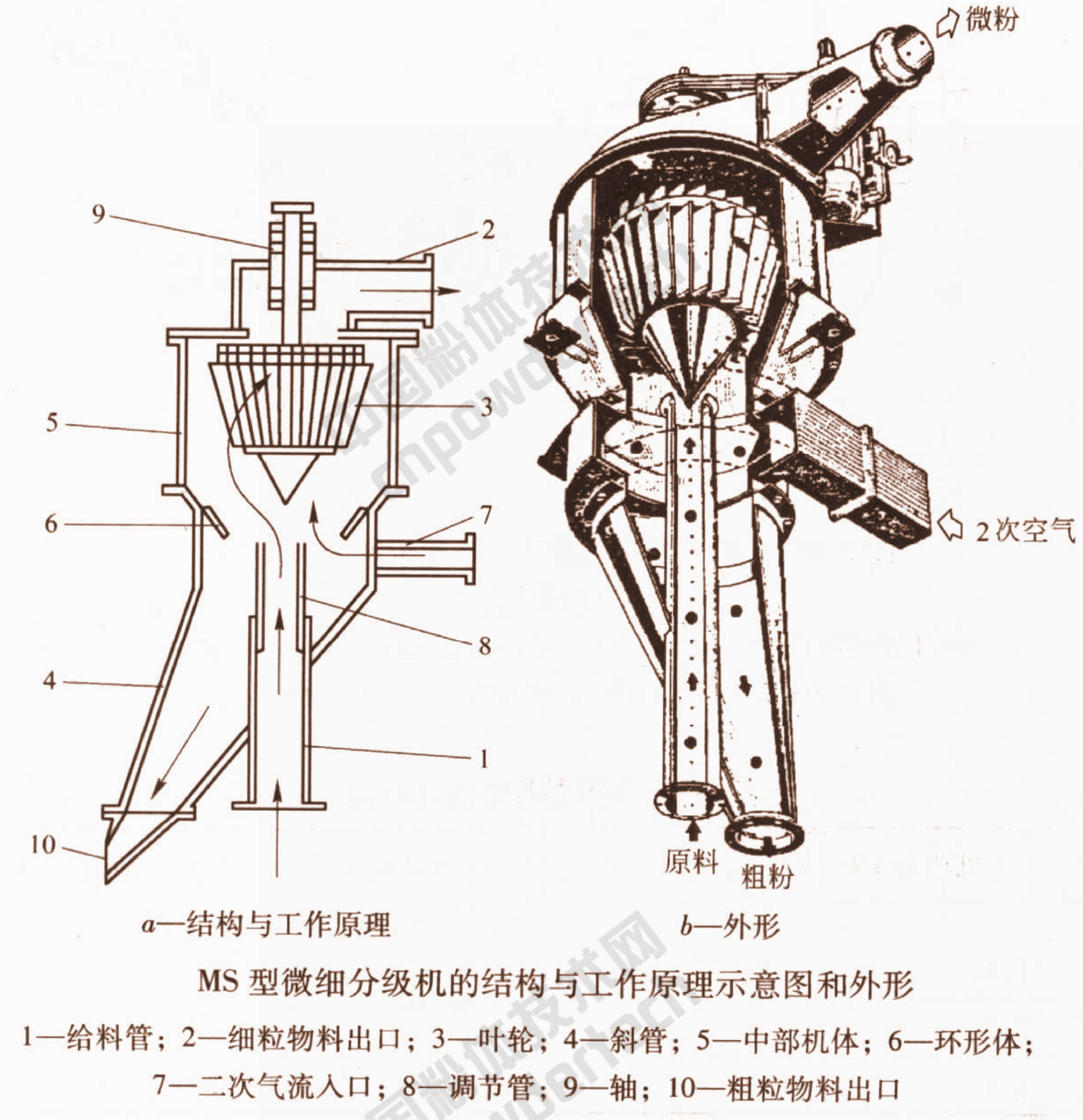

9、MS、MSS型微粉分級機（干法）
MS型微細分級機這種分級機的主要特點是分級粒度范圍廣，可在3-150μm之間任意選擇。
MSS型微粉分級機的分級粒度較MS型更細，分級粒度范圍為2-20μm，可獲得97%≤5μm的超細粉體產品；產品粒度分布窄，分級精度較高。

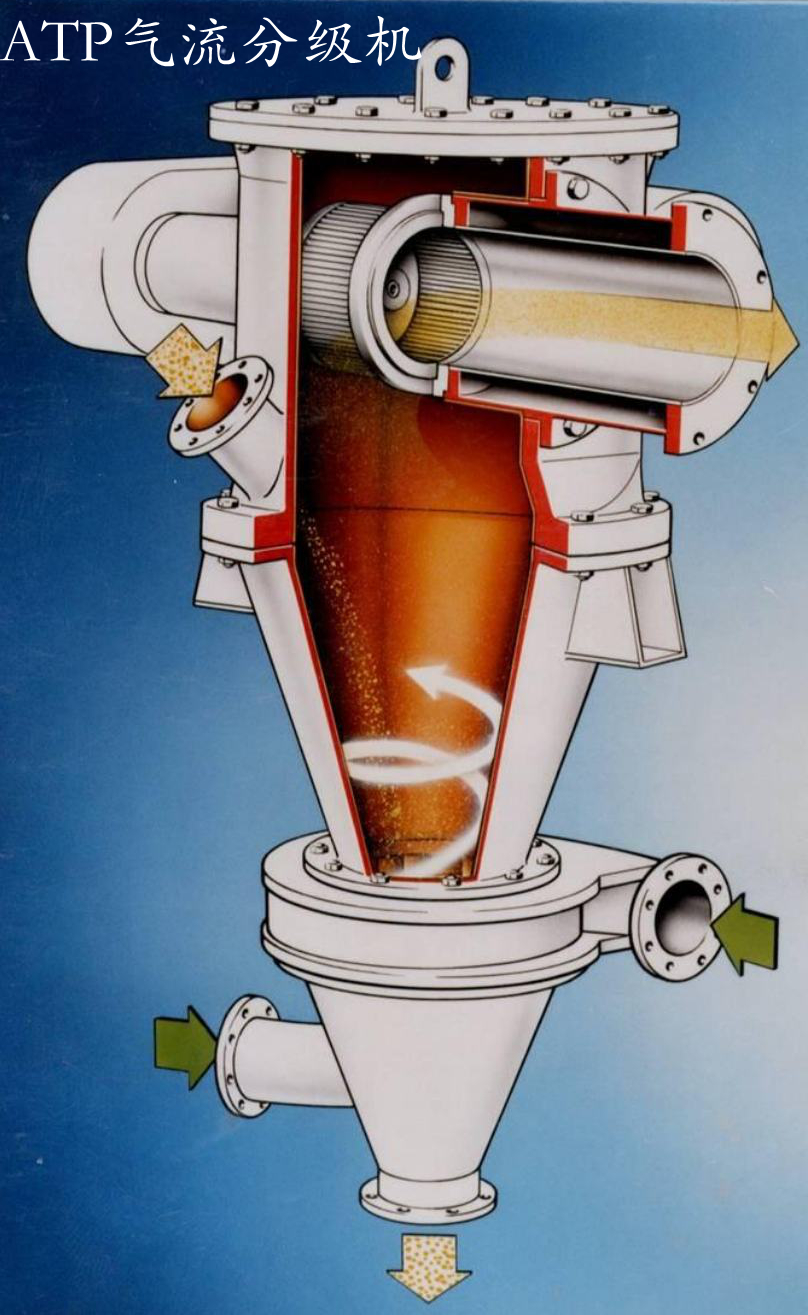

10、ATP型超微細分級機（干法）
這是德國ALPINE公司開發的渦輪式精細分級機，具有分級粒度細、分布窄、精度較高.、結構緊湊、處理能力較大等優點，常用于與流態化床對噴式氣流粉碎機、高速機械沖擊式磨機、球磨機等配套使用或與流態化床對噴式氣流粉碎機及高速機械沖擊式磨機做成一體，構成內閉路超細粉碎作業，以提高粉碎作業效率、控制產品細度和粒度分布，這種分級機在非金屬礦物超細粉體材料的工中得到了廣泛應用。
濕式分級機主要有二種類型：一是基于重力沉降原理的水力分級機；二是基于離心力沉降原理的旋流式分級機。這些分級機既可單獨設置也可與濕式超細粉碎設備配套使用。

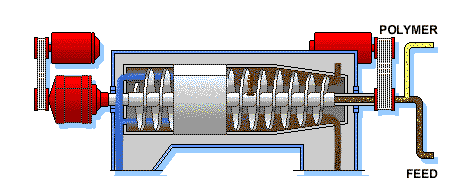

11、臥式螺旋離心分級機（濕法）
該系列臥式螺旋離心機主要由柱-錐形型轉鼓、螺旋推料器、行星差速器、外殼和機座等零件組成。
12、超細水力旋流器（濕法）

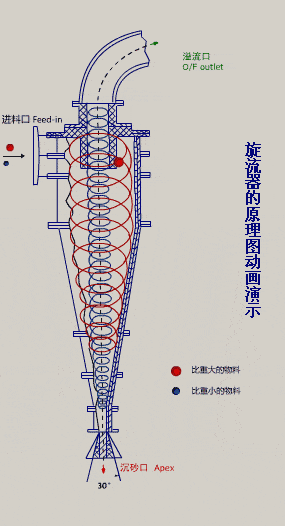

超細水力旋流器的直徑通常為10-50mm，這種小直徑的水力旋流器通常制成帶有長的圓筒部分和小錐角的錐形部分，內襯耐磨陶瓷、模鑄塑料、人造橡膠或用聚氨醋材料制造。聚氨醋是近十多年來制造超細水力旋流器的主要材料。
在工業生產中，為彌補小直徑旋流器處理能力小的缺點，通常采用若干個小直徑旋流器并聯安裝形成旋流器組，這種旋流器組可由幾個或數十個小直徑旋流器組成。
▼
