立式磨是利用磨輥與磨盤的相對運動對物料進行料床粉碎，隨著磨輥碾壓壓力增加，物料細度變??；磨細的物料靠氣流將其帶起，由其上面的分級裝置在磨內分級，粗粉落入磨盤重新被粉碎；合格細粉由風送出磨至袋收塵器收集。
立式磨結構圖
作為非金屬礦粉體干法超細加工技術的主要進展之一，立式磨裝備與技術在非金屬礦產業規?；彤a(chǎn)品精細化實踐應用中，漸漸突現出高效、節能、環保的優勢，廣泛應用于重質碳酸鈣、石灰石、滑石、葉臘石、膨潤土、礦渣等超細粉碎加工領域。

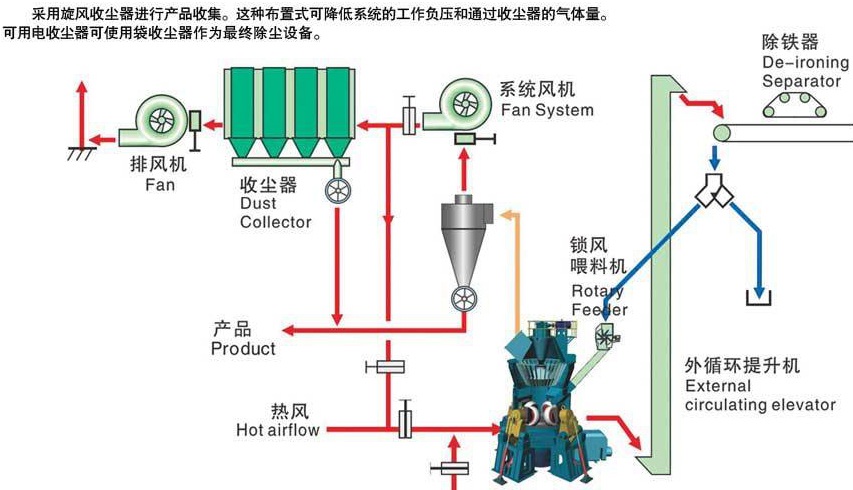

桂林鴻程典型的立式磨制粉工藝
1、立式磨在重質碳酸鈣粉加工中的應用
立式磨是重質碳酸鈣生產加工的重要粉磨設備，可直接生產出325-600目的重質碳酸鈣微粉（基礎需求）產品，也可與其他超細粉磨設備配合制備超細重質碳酸鈣產品！

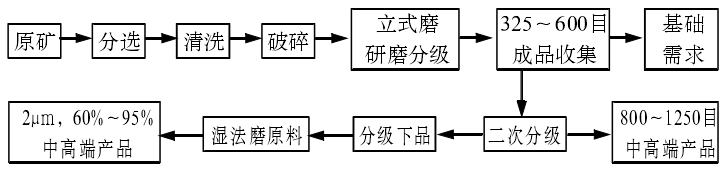

8萬噸/年重質碳酸鈣粉生產工藝
上圖為年產8萬噸重質碳酸鈣粉生產工藝，首先利用立式磨出品的325～800目產品，適應市場對普通重鈣粉的需求，充分發揮立式磨的規?；凸?jié)能優勢；其次采用超細分級設備對部分325～800目產品進行二次或三次分級，生產1000～1250目的中高檔精細粉，適應市場中高端需求，充分發揮了分級設備的精細分級和節能優勢；最后對分級下品采用濕法磨或氣流磨等設備進行精細研磨，生產2500～6500目的超微精細粉體，滿足高端需求。
該生產工藝在滿足市場基礎需求的基礎上，提升產品精細化程度，滿足市場中高端產品需求。同時完善產品結構，提升產品應用性能和附加值。
2、立式磨在葉臘石粉加工中的應用
葉蠟石粉主要應用于玻纖行業，該行業對產品粒度分布要求窄。浙江磊石粉體有限公司則是采用了13臺立式磨用于生產葉臘石微粉，年產量可達150萬t。
浙江桐鄉磊石葉臘石微粉立磨生產線
3、立式磨在礦渣微粉加工中的應用
礦渣經粉磨后可作為水泥摻合料或微粉，在實現廢棄物綜合利用的同時也可以創造更多的經濟價值，而立式磨則是礦渣常用的粉磨設備。

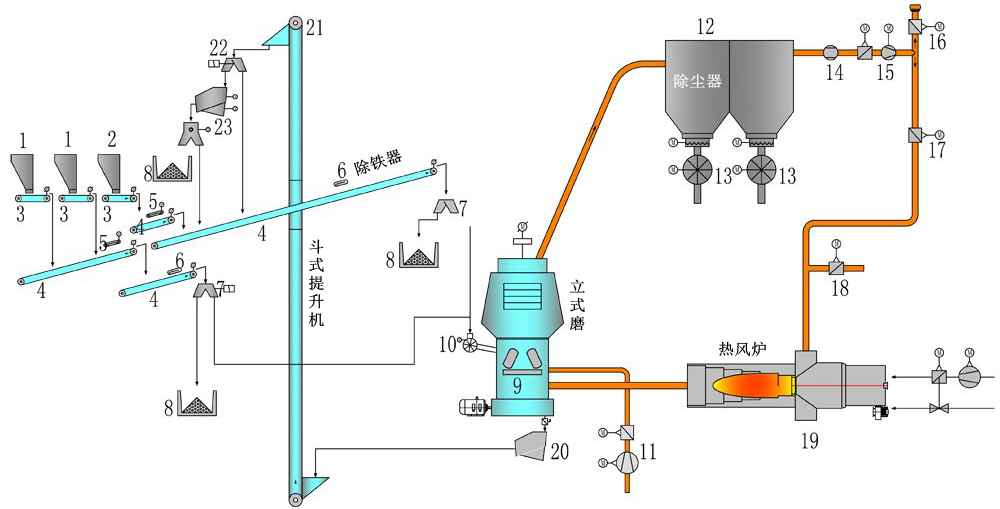

礦渣微粉立式磨加工工藝
4、立式磨在脫硫石膏粉加工中的應用
電廠脫硫用石灰石干法制粉設備多以立式磨為主，立磨為料床粉磨，與球磨機相比具有入磨粒度大、粉磨效率高、單位電耗低及節能環保等優點，比球磨機節能40%～50%。
脫硫用石灰石粉立式磨加工工藝
另外，立磨系統為負壓操作，工作環境清潔，沒有濕式球磨機廢水、廢渣的環境污染，符合國家節能減排、安全生產的要求，目前立磨在脫硫制粉工藝中逐漸呈現出主導設備的趨勢。
5、展望
“十三五”期間，裝備技術創新和工業化生產技術創新是非金屬礦粉體產業升級轉型發展的重點。超細立式磨裝備技術具有綠色節能、產品穩定、規?；a(chǎn)的優勢，是提高我國非金屬礦粉體加工技術的關鍵設備。未來，非金屬礦產品的精細化加工是以市場對精細化產品的需求為導向，立式磨的發展重點主要體現在：
一是要對立式磨等大型裝備進行改造升級，盡可能提高裝備的精細化加工程度；
二是要與超細分級設備配套，結合先進的深加工工藝及現代化的控制技術，使非金屬礦產品的精細化程度進一步提高；
三是要不斷深入研究系統設備的工藝配套選型與設計。
